米制锥螺纹

---

米制锥螺纹的牙型结构、基本尺寸见表4．1-26。

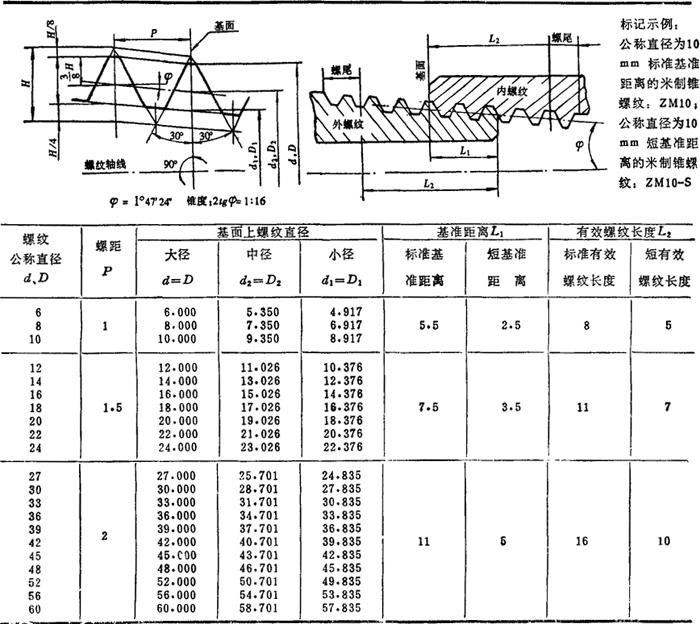

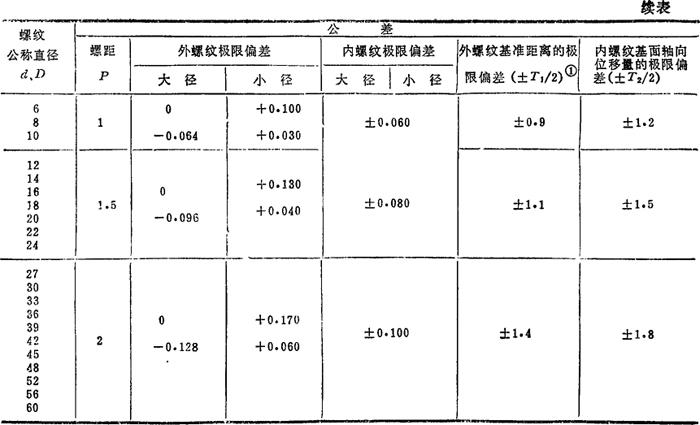

表4．1-26 米制锥螺纹牙型结构、基本尺寸(摘自GB／T 1415—92) mm

注：
❶ T₁—检查外锥螺纹时，测量所用环规小端台肩高度。

T₂—检查内锥螺纹时，测量所用塞规大端台肩高度。

米制锥螺纹的标记由螺纹特征代号(ZM)、尺寸代号(公称直径)和基准距离代号组成。如基准距离为标准基准距离时，则省略其代号；如为短基准距离时，其代号为“S”。

与米制锥螺纹配合的圆柱内螺纹的标记用普通螺纹代号加本标准的代号表示，中间用“·”分开。

综上标记示例如下：

公称直径为10mm标准基准距离的圆锥内螺纹与圆锥外螺纹的配合：ZM10／ZM10(斜线左为内螺纹，斜线右为外螺纹)。

公称直径为10mm、螺距为Imm的圆柱内螺纹与短基准距离的圆锥外螺纹的配合：M10×1·GB1415／ZM10-S。

另外，与米制圆锥外螺纹配合的圆柱内螺纹采用普通螺纹，其牙型与尺寸应符合GB192、GB193、GB196的规定，有效螺纹长度不得小于相应规格L₂(表4．1-26)的80%。圆柱内螺纹的公差按GB197的规定，另规定了螺纹大径极限偏差，见表4．1-27。

表4．1-27 与米制锥螺纹配合的圆柱内螺纹的公差 mm

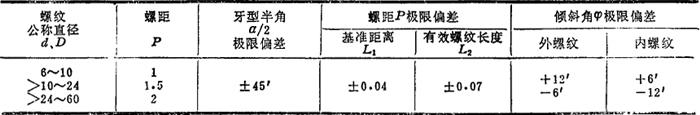

供米制锥螺纹工量具设计用的米制锥螺纹牙型半角a／2、螺距P、和倾斜角φ的极限偏差见表4．1-28

表4．1-28 供工量具设计用米制锥螺纹公差 mm
