箭线式网络图

---

亦称网络图。

由事件、活动、路线组成的图型。它是计划任务及其组成部分相互关系的综合反映，是进行计划安排和计算的基础。

网络图由事件、活动和路线组成。

事件是不消耗资源、不占用时间、只表示开始或结束的符号，用“0”表示。

在网络图中“0”是两条或两条以上箭线的交接点，故又称“结点”，它表示某项工作或工序的开始或结束的瞬间。活动是消耗资源、占用时间、表示事件前后逻辑顺序的符号，用“→”表示。

一般将时间写在箭杆下面，活动内容写在箭杆上面。箭线所指的方向表示活动前进的方向，箭线的箭尾表示活动的开始，箭头表示活动结束。

从箭尾到箭头，表示一项活动的作业过程。只表示事件前后逻辑，不消耗资源、不占用时间的活动为虚活动，用“虚线”表示。路线是从始点到终点的任何一条通道。所用时间最长的路线为关键路线。

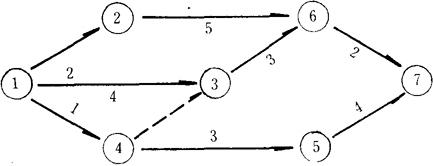

在关键路线上的工作为关键工作。如图。

利用网络图进行计划管理、组织生产具有以下优点：(1)可以把整个生产过程的各个环节有机地组织起来，使决策者能把握全局，并明确其关键所在。(2)反映在网络图中较难控制的因素，可及早采取措施。

(3)网络模型为采用电子计算机进行管理创造了条件。
