碟形弹簧的结构及其系列

---

碟形弹簧用以承受轴向载荷，分为无支承面和有支承面两种结构型式，如图4．13-12所示。其中，支承面宽度b≈D／150；D₀=(D-d)／1n(D／d)，为中性径；D为外径；d为内径；H₀为自由高度；λ为变形量。无支承面弹簧的内外缘未经加工，而有支承面弹簧则经加工且有支承面，故尺寸大和受载大时以采用后者为宜。碟形弹簧可以单个使用，也可对合、叠合或复合成组使用(图形参见表4．13-31)。碟形弹簧有一级和二级两种精度等级。

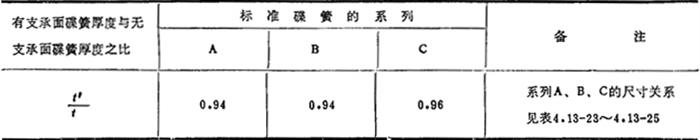

标准碟形弹簧分三种类别，见表4．13-21。有支承面碟簧的尺寸D、d、H₀等与无支承面碟簧相同，并保持二者在变形量λ=0．75h₀时的载荷相同。但由于有支承面碟簧的杠杆臂较短，刚度增大，为保持其刚度与无支承面同尺寸碟簧接近，故将其厚度适当减薄为t^′。减薄量与碟簧尺寸有关，见表4．13-22。

表4．13-21 碟形弹簧的类别(摘自GB／T1972-92)

碟簧的尺寸和参数，根据其D／t及h₀／t的比值的不同，分为A、B、C三个系列，其值分别见表4．13-23～4．13-25。

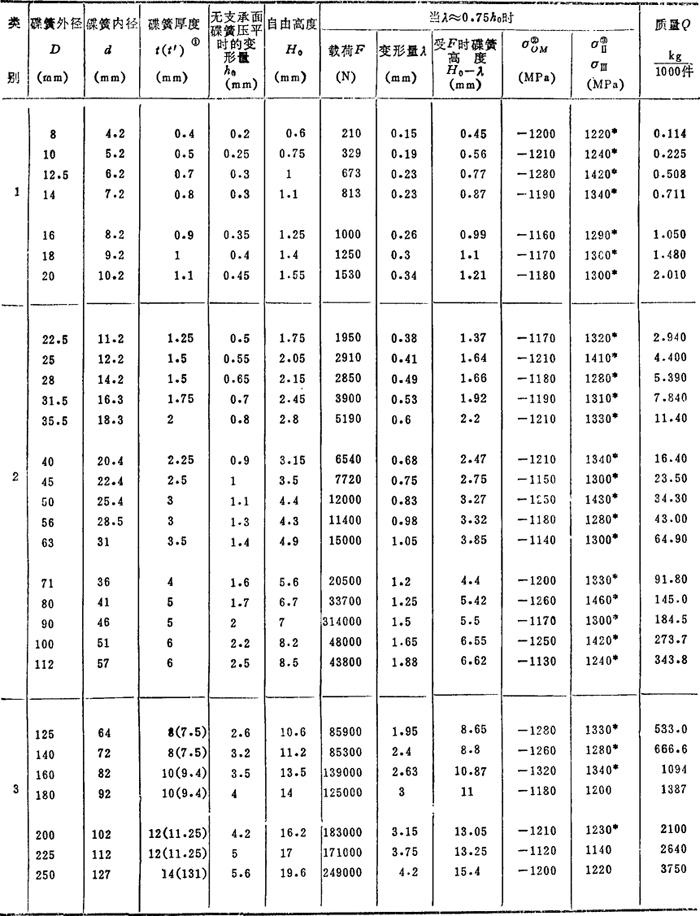

表4．13-23 A系列碟形弹簧的尺寸与参数(摘自GB1972-92)^❺

注：
❶ 、❷ 、❸ 、❹ 见表4．13-25注。

❺  A系列指D／t≈18；；弹性模量E=2．06×10⁵(MPa)；泊松比μ=0．3。

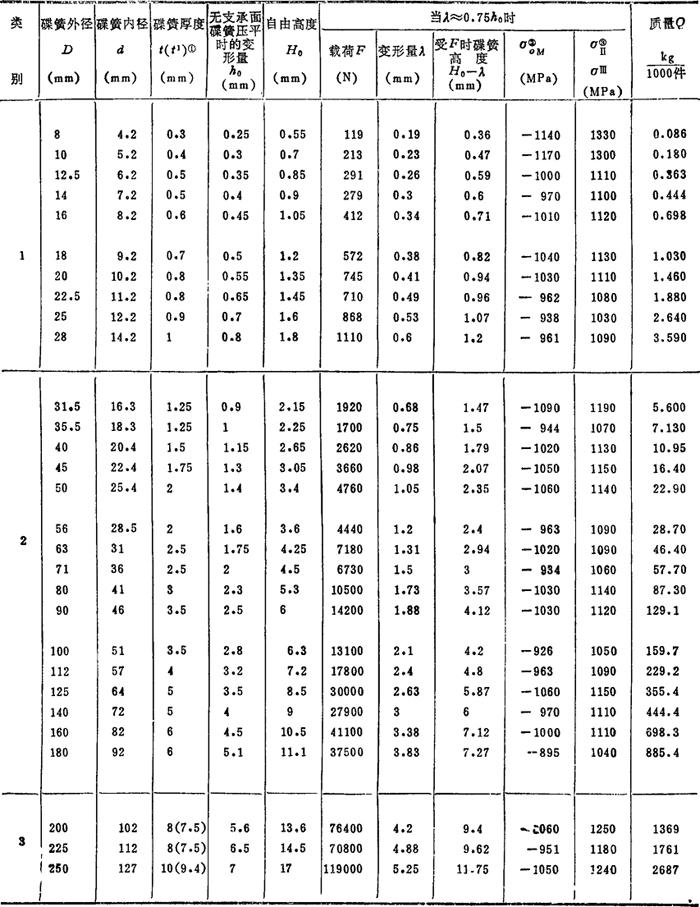

表4．13-24 B系列碟形弹簧的尺寸与参数(摘自GB1972-92)^❹

注：
❶ 、❷ 、❸ 、❹ 见表4．13-25注。

❺  B系列指：D／t≈28；；弹性模量E=2．06×10⁵(MPa)；泊松比μ=0．s。

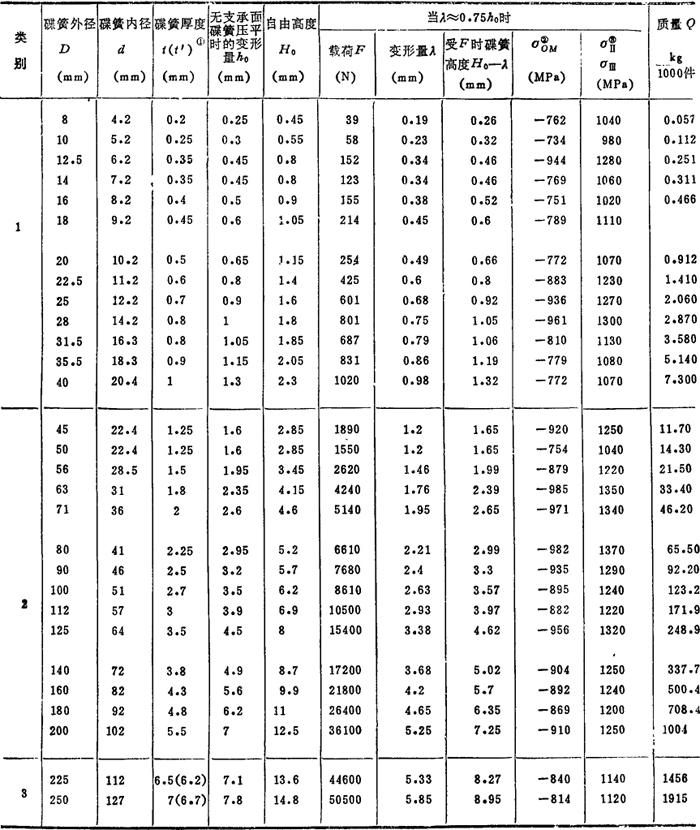

表4．13-25 C系列碟形弹簧的尺寸与参数(摘自GB1972-92)^❺

注：
❶  给出的t值为公称值，在第3类括号中为碟簧厚度减薄为t′的值。

❷  σ_oM表示碟簧上表面OM点的计算压应力，(见图4．13-12)。

❸  表中给出的是碟簧下表面的最大计算拉应力。其中有*号的是在位置Ⅱ处算出的，无*号的是在位置Ⅲ处算出的，(见图4．13-12)。

❹  表中所列碟簧尺寸，如果材料选择合适，热处理恰当，在λ≤0．75h0的变形量下工作，可不必验算其应力。

❺  C系列指：D／t≈40；h0／t≈1．3；弹性模量E=2．06×10⁵(MPa)；泊松比μ=0．3。

碟形弹簧的标记示例如下：

一级精度，系列A，外径D=100mm的第2类碟簧：

碟簧A 100-1 GB 1972．1-92

二级精度，系列B，外径D=100mm的第2类碟簧：

碟簧B 100 GB 1972．1-92
