碟形弹簧的技术要求

---

碟形弹簧的尺寸极限偏差与载荷极限偏差见表4．13-26，形位公差见表4．13-27。锥面加热前粗糙度R_a≤3．2μm。对1级精度，厚度小于3mm，可按较高精度冷轧带钢表面状态，机加工表面=1．6μm。表面不得有毛刺、裂纹、斑痕、氧化皮、盐浴痕迹等。对碟形弹簧材料及其热处理、强压处理和表面防腐处理要求见表4．13-28。

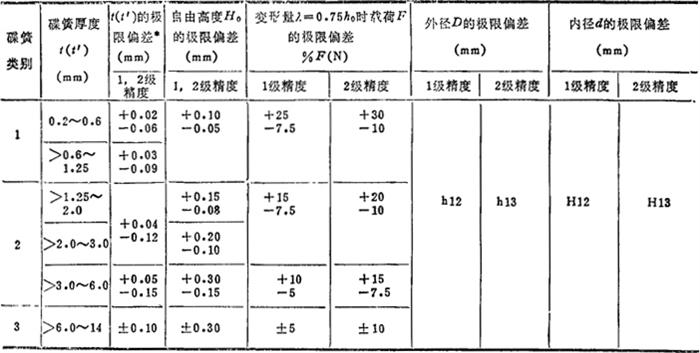

表4．13-26 碟形弹簧的极限偏差(摘自GB／T1972-92)

注：*在保证载荷的极限偏差的条件下，其厚度极限偏差在制造中允许将位置作适当调整，但其公差带不得超出所列标准的范围。

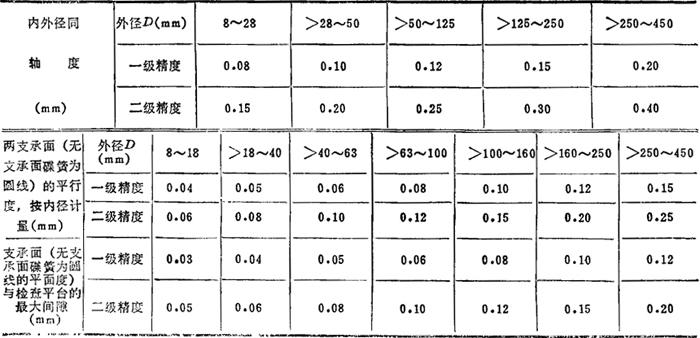

表4．13-27 碟簧的形位公差

注：
❶  为达到成品碟簧的同轴度要求，压型前的平圆坯料内、外径的同轴度公差不得大于表中数值的1／2。

❷  以平台检查平面度时，间隙的累加总长不得大于圆周长的1／8，检查间隙可在F_λ=k₀×2%的载荷下进行但不得超过300N。

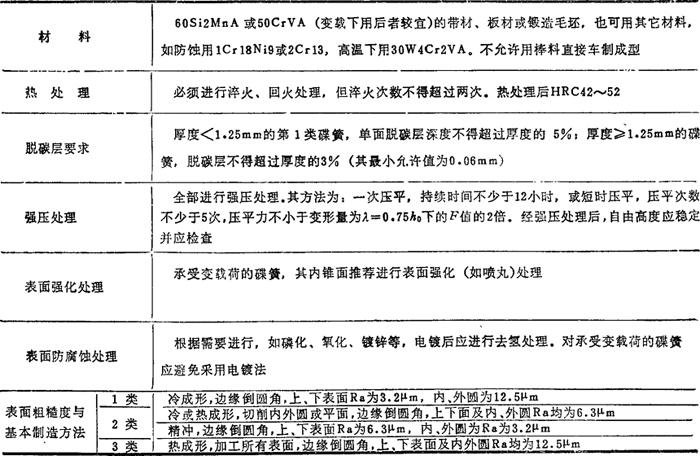

表4．13-28 碟形弹簧材料及其处理方法
