石蜡胶(蜡乳液)

---

1．石蜡和乳化剂

石蜡是从石油中提炼出来的固体结晶的产品，它是直链饱和烷烃的混合物(C₂3H₄₈～C₂₅H₇₂)，其化学结构式异常复杂，同分异构体相当多，它的不同成分具有不同的熔点，一般石蜡的熔点范围在43．3～65．5℃。

作为石蜡乳化剂(分散剂)或保护胶体的物质如表10—2—107所示。

表10—2—107

1—计量加热槽 2—熬胶锅 3—高速搅拌器 4—投料口 5—贮存槽 6—过滤筛板 7—计量槽

2)设备特点：设备特点如表10—2—109所示。

表10—2—109

1—加热槽 2—夹层熬胶锅 3—搅拌器 4—油管温度计

2)设备特点：

❶ 熬胶锅的夹套内可通蒸汽加热，也可通入冷水进行冷却。

❷ 石蜡的熔化、乳化反应、乳液稀释均在这一熬胶锅内进行。

❸ 搅拌器的转速为960r／min。

❹ 加热槽也是带夹套的，可通汽加热，使槽内药液保持一定的温度。

3)乳液的制备：蜡乳液的制备如表10—2—112所示。

表10—2—112

1—熬胶锅 2—搅拌器 3—石蜡和硬脂酸熔融槽 4—热水槽 5—稀释乳液贮存槽

2)设备特点：

❶ 熬胶锅中装有高速搅拌器。

❷ 为防止羧甲基纤维素与铁产生锈点，熬胶锅应由不锈钢制成。

❸ 熔融槽内设有蛇形加热管。

❹ 贮存槽内也装有搅拌器，在乳液贮存时应不断进行搅拌。

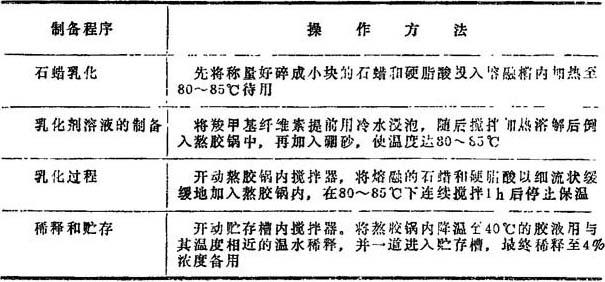

3)乳液的制备：蜡乳液的制备如表10—2—114所示。

表10—2—114

4)应用：

❶ 这种蜡乳液曾与松香胶混合用于以硫酸钙作填料的薄凸版纸和字典纸，效果良好。例如对于生产以碳酸钙作为填料的薄凸版纸，添加这种蜡乳液0．6%和松香胶0．4%，或添加蜡乳液0．8%和松香胶0．6%，从成纸质量来看，均取得良好的施胶效果。

❷ 加胶加填的顺序为：先加松香胶和蜡乳液，再加硫酸铝。加硫酸铝后pH值控制在6．0～6．5之间。碳酸钙则在和浆后纸机上网前加入。

❸ 加碳酸钙后网前箱pH值控制在7．2～7．8之间，就会解决产生大量泡沫问题。

3．石蜡改性

当石蜡与聚乙烯掺合时，石蜡的性质会有较大的改进，可具有低温时的柔软性和韧性等，从而适用于冷冻食品包装用纸。

配制聚乙烯—石蜡混合物时，一般温度是在150℃左右。配制时先将石蜡熔化，然后边搅拌边加入规定量的聚乙烯(最好粉末状)，直至聚乙烯全部溶于石蜡中，同时采用氮气或二氧化破保护石蜡表面以防氧化。

4．石蜡胶的优缺点和适用纸种

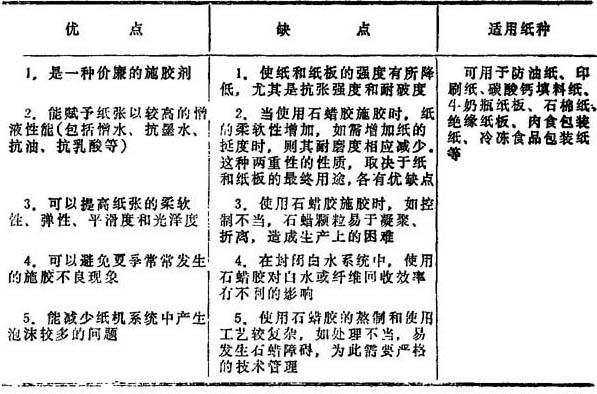

石蜡胶的优缺点和适用纸种如表10—2—115所示。

表10—2—115

5．褐煤蜡施胶

除石蜡外，还可采用褐煤蜡或其他蜡类物质作为施胶剂。褐煤蜡即山蜡，是用苯或汽油抽提褐色烟煤而制得。熬制褐煤蜡胶料时，最好加褐煤蜡重量20%的松香。

用褐煤蜡胶料进行施胶与用一般的松香胶施胶相同。温度越高，纸和纸板的干燥时间越长，褐煤蜡施胶越有效。

褐煤蜡胶料引起纸的物理强度下降，并且由于褐煤蜡呈褐色至黑色，降低了纸张白度，为此仅限用于暗色纸的施胶。

褐煤蜡胶的一个优点是，能在pH值高达7～7．5的条件下取得良好的施胶效果，因此它适用于对添加碱性填料的纸浆的施胶。
