盘磨机转速对RMP的影响

---

Jan Sundholm等人研究了盘磨机的转速对RMP的生产过程的影响，指出在一定游离度下，提高磨盘转速能耗下降。图7-3-70为双盘磨在不同转速下能耗与游离度的关系。图7-3-71表示这种随转速提高能耗下降的趋势对于双盘磨和单盘磨都一样。双盘磨粗齿型的能耗比细齿型略低；在同一速度下，双盘磨能耗比单盘磨低。

图7-3-72为纤维束含量和磨盘转速的关系。可以看出随著磨盘转速的提高，纤维束明显下降，双盘磨的纤维束比单盘磨少，而双盘磨中粗齿磨盘的纤维束较少。

图7-3-73表明提高磨盘转速，长纤维含量有所下降。单盘磨生产出的浆长纤维含量最高，细齿磨盘对纤维长度的影响比粗齿磨盘小。

图7-3-74可以看出，磨盘转速和磨浆方式(双盘磨或单盘磨，粗齿型或细齿型)对抗张强度无显著影响。而提高磨盘转速撕裂度下降，如图7-3-75，单盘磨生产的浆撕裂度最大，双盘磨中细齿磨盘磨出的浆撕裂度较高。

从图7-3-76可以看出，提高磨盘转速可提高浆的光散射系数，双盘磨生产出的浆的光散射系数比单盘磨的浆高3～4个单位。

根据上述结果，可以就磨盘转速对盘磨机械浆生产的影响归纳如下：

❶ 双盘磨的转速从1000r／min提高到2000r／min时磨浆能耗和纤维性质的变化如表7-3-17。可以看出电耗可降低30%，纤维束和长纤维含量都有较大下降，撕裂度有所下降。

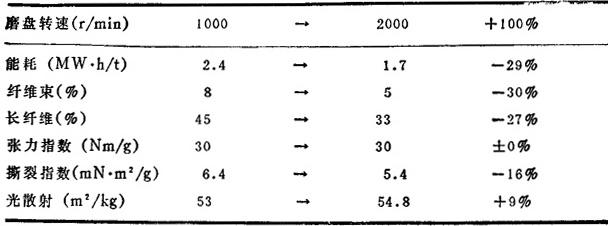

表7-3-17 双盘磨转速由1000提高到2000r／min对浆料性质和能耗的影响

注：游离度120mL，用细齿磨盘．

❷ 单盘磨和双盘磨的磨浆效果可比较如表7-3-18。

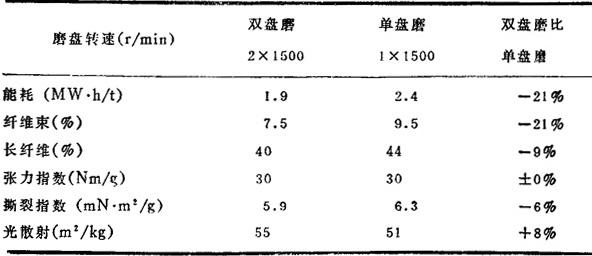

表7-3-18 双盘磨(2×1500r／min)和单盘磨(1×1500r／min)比较

注：游离度120mL，用细齿磨盘．

在磨盘转速的绝对值相同时，单盘磨的能耗比双盘磨高，而单盘磨生产出的浆长纤维含量较高，撕裂度较大。

❸ 表7-3-19表明将磨盘齿数增加一倍以提高冲击频率时，能耗增大，这和用提高磨盘转速来提高冲击频率的效果相反。

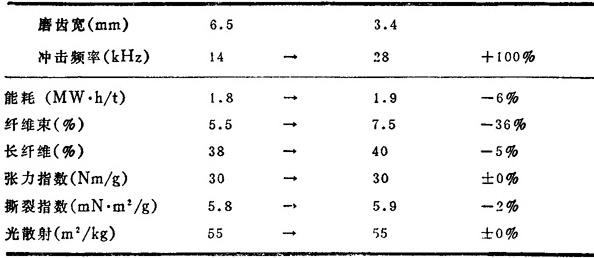

表7-3-19 双盘磨的磨盘齿数增加一倍时的效果(转速2×1500r／min)
