盘式过滤机

---

1．设备结构

见图4－41，过滤盘的结构见图4－42。

1－8～10个衬网 2－过滤筛网 3－铁板 4－法兰 5－橡胶圈 6－卡圈

过滤前在金属筛网上预铺一层助滤剂(如硅藻土等)，用量一般为500～1000克／米²。预铺时只需在滤清汁(或水)中加入硅藻土，搅匀后泵入机内循环预铺，数分钟内即可完成(以循环的滤清汁清亮为准)。

冲泥时转动过滤盘，靠离心力甩掉助滤剂及滤泥。

助滤剂颗粒大小对过滤质量、过滤速度、预铺所需时间有直接影响。

金属网上孔的大小应与助滤剂颗粒大小相适应，使大、中、小颗粒顺序构成“架桥”，在一定压力下不致破坏。

孔径约为0．1毫米的平纹不锈钢丝网使用效果较好。席形网也可用于生产，但网孔较易堵塞。

盘式过滤机的用途及优缺点见表4－54及表4－56。预铺助滤剂及过滤流程见“助滤剂”一节。

表4－54 甜菜糖厂中过滤设备的分类

可采用水力旋流器回收助滤剂，国内初步试验可回收60%。

本设备的特点为助滤剂层较稳定，且过滤完毕后过滤介质的清除效果也较好。

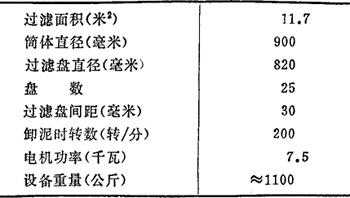

2．11．7米²盘式过滤机规格(见表4－63)

表4－63 盘式过滤机规格
