焊缝符号表示法

---

表4．3-7列出的焊缝基本符号，用以表示焊缝横截面形状，其应用举例见表4．3-8。为了确切地说明焊缝的表面形状和某些特征，可加用辅助符号和补充符号，分别见表4．3-9～4．3-13。其中的指引线，一般由带有箭头的指引线(简称箭头线)和两条基准线(实线和虚线)两部分组成(参见表4．3-8)。必要时，基本符号可附带有尺寸符号及数据，见表4．3-14和4．3-15。其标注原则如图4．3-1所示，焊缝横截面上的尺寸标在基本符号的左侧，长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；相同焊缝数量符号标在尾部。如果需要标注的尺寸数据较多而又不易分辨，则可在数据前面增加相应的尺寸符号。当箭头线方向变化时，上述标注原则不变。

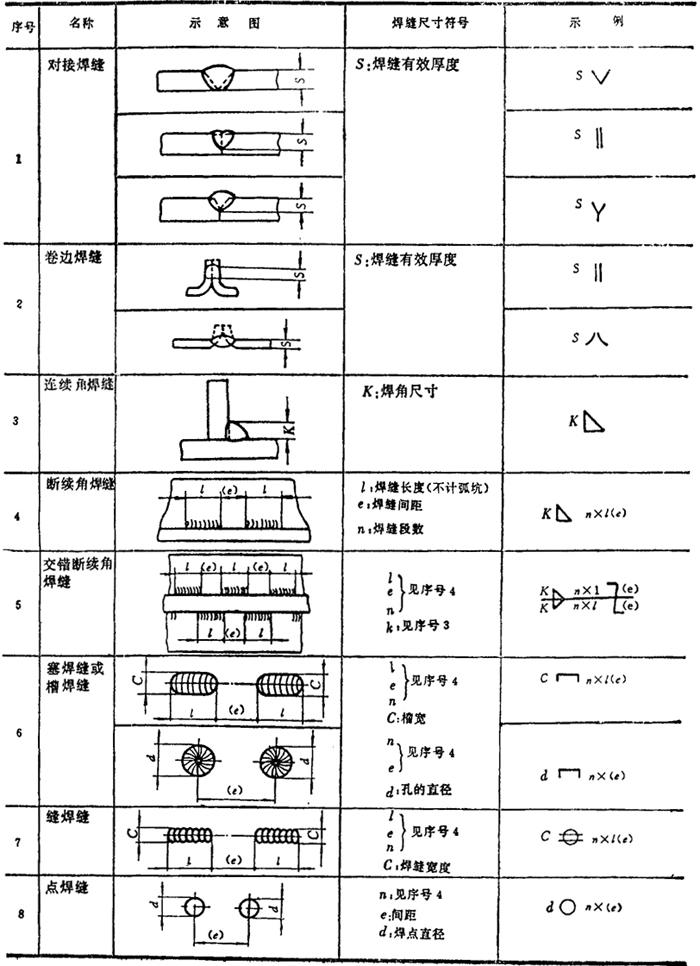

表4．3-7 焊缝的基本符号(摘自GB324—88)

表4．3-14 焊缝尺寸符号
