焊缝坡口的基本形式和尺寸

---

气焊、手工电弧焊及气体保护焊以及埋弧焊的焊缝坡口的基本形式和尺寸见表4．3-19和表4．3-20。

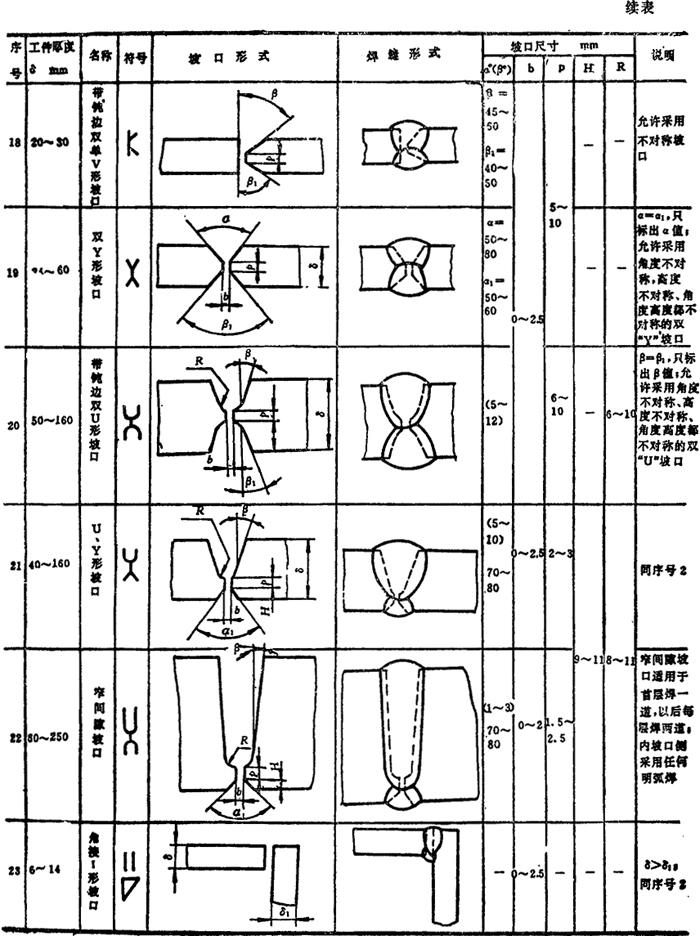

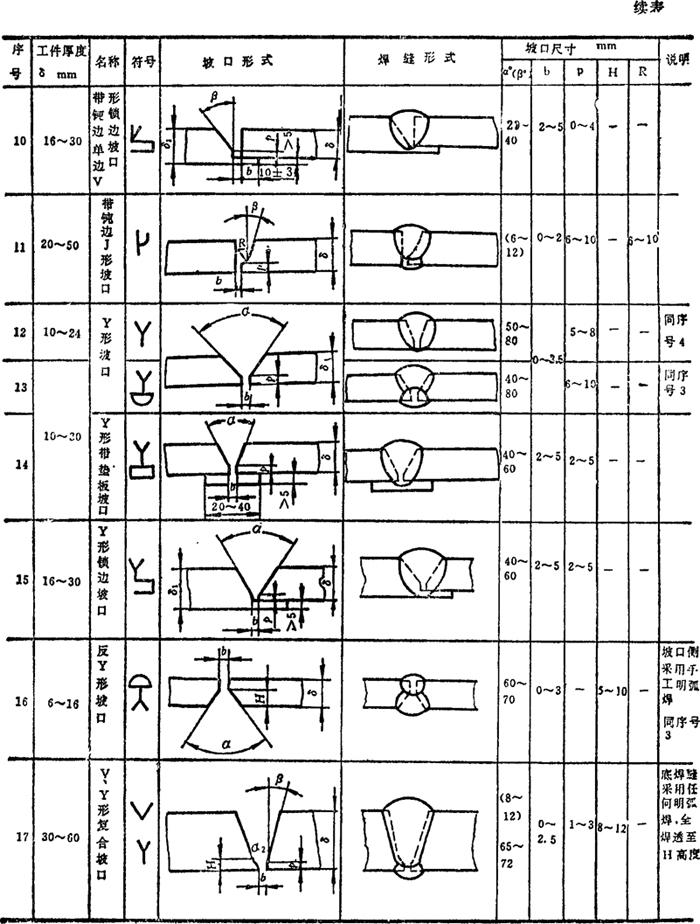

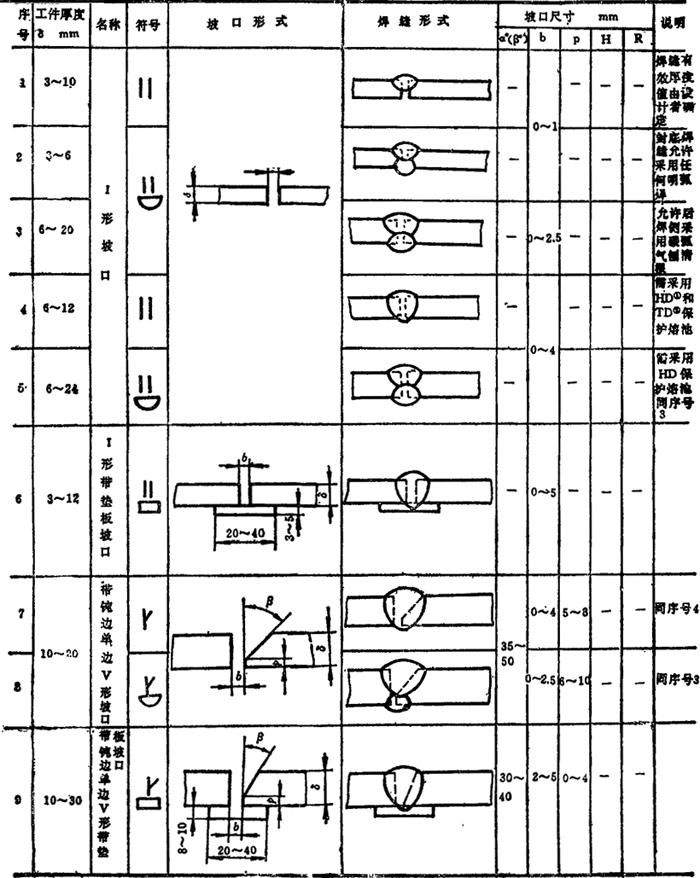

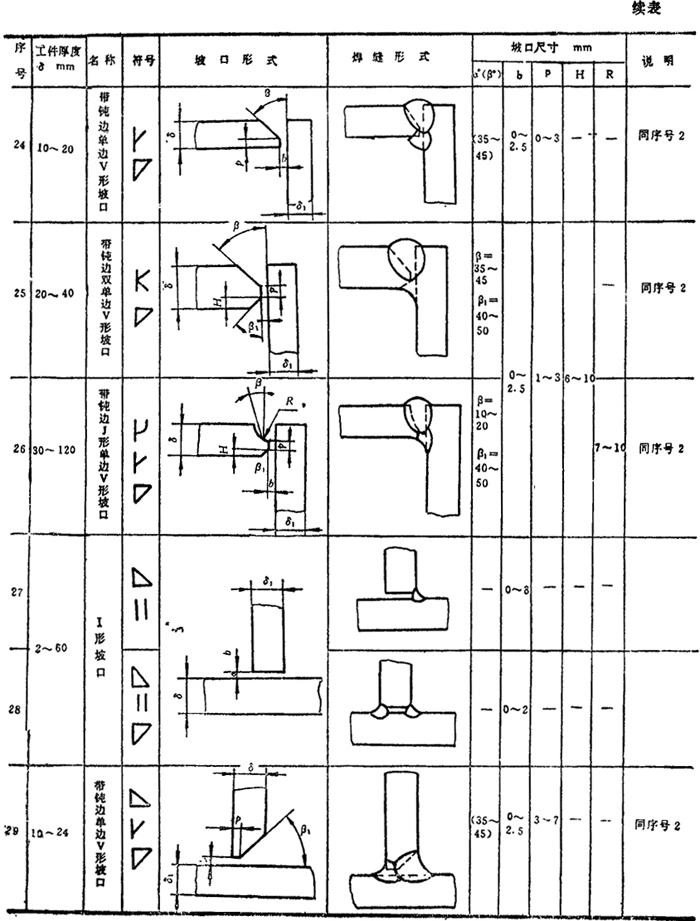

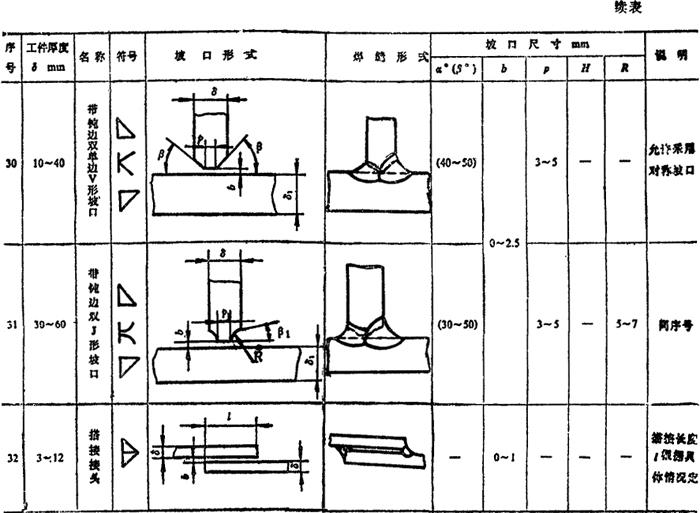

表4．3-19 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸(摘自GB985—88)

注：
❶  HD表示采用焊剂垫。

❷  TD表示采用铜垫。

❸  不同厚度钢板对接焊的重要受力接头，应按表4．3-19的注文处理，但对于双面削薄长度(见b图)应取为l／2。
