热回收系统的发展

---

在盘磨机械浆发展的初期，磨浆过程所产生的蒸汽是在常压旋风器中和浆料分离的。这蒸汽用来将水加热至90℃，主要用作纸厂各处的喷淋水或在冬季用作室内的采暖。然而即使在冬季也只能利用所回收热水的一小部分，而夏季几乎没有什么用处了。所以有的纸厂利用TMP系统回收的热向当地居民提供生活用热水，其蒸汽回收系统如图7-3-112。

向著更有效地回收利用TMP系统蒸汽的第一步是用来加热空气，以闪急干燥纸浆和预热锅炉的燃烧空气，如图7-3-113。从旋风分离器出来的大约98℃的蒸汽将室外的空气从5℃加热到65℃；而从木片预热器顶部逸出的蒸汽又将它进一步加热至94℃’然后再用新鲜蒸汽补充加热至125℃。

压力旋风器的出现标志著TMP系统能量回收的一个重要转折点，它有一汽密性排料口，因此可以获得和盘磨机工作压力同样压力的蒸汽。

Sprout-Bauer公司的压力旋风器见图7-3-114。它的底部是一个起密封作用刮板圆孔排料器，而Jylha公司则采用螺旋排料器密封。为了防止旋风器内堵浆，中间有立式螺旋往下推动浆料，如图7-3-115所示。

而热回收系统发展的最重要一环是出现了再沸器。它把夹带有纤维的蒸汽加以净化，而得到洁净的蒸汽。

目前市场上有很多再沸器可供选用，但以降膜式较普遍。降膜式再沸器又分立管式、立板式和卧式等几种。立式再沸器由于有TMP蒸汽的冷凝水冲刷管壁并借重力往下流，所以有自清洗作用，而且操作时温差小，故更受重视。图7-3-116为典型的降膜式再沸器。

图7-3-117 为一段磨浆的TMP系统的蒸汽回收流程。表7-3-51为其热平衡的主要数据。

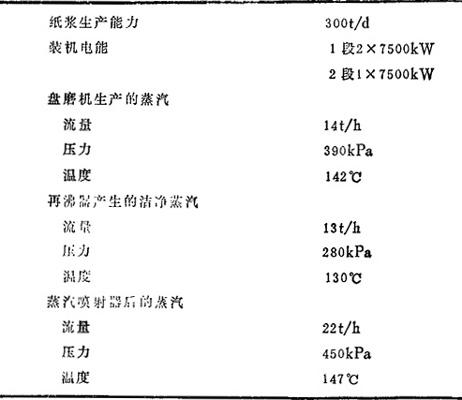

表7-3-51 Kvarnsveden纸厂TMP系统热回收的基本数据

表7-3-52 Follum纸厂TMP系统热回收的主要数据
