烟风管道

---

(1)无论采用圆形或方形管道，都必须保持平直、附件少、气密性高。

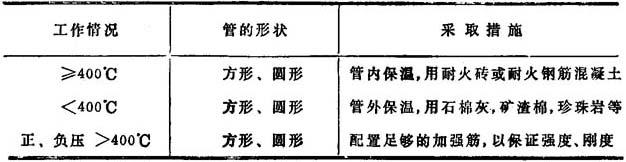

(2)钢板烟风管道应考虑下述措施、如表14—2—80所示。

表14-2-80

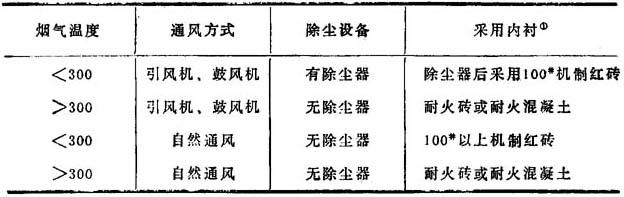

(3)砖砌烟道内衬可参考表14—2-81所示。

表14-2-81

表注：
❶ 对无备用炉的锅炉烟道，不建议采用红砖作内衬。

(4)为了减少砖墙裂缝，降低漏风系数，节约钢材，烟道拱顶以采用半圆弧拱顶为好。

(5)考虑出灰，故烟道宽度不应小于0．6m，高度不宜小于1．5m，并应配置足够的人孔。

(6)在可能的条件下，应尽量采用地上风烟道，在无法避免时，其管道底也应高于地下水，并考虑严格的防水措施。

(7)水平烟道应避免逆坡、接至烟囟的水平总烟道的向上坡度一般采用3%以上。

(8)热风管和烟管的结构应考虑热膨胀的补偿。

(9)燃用煤粉、重油、天燃气的锅炉，在点火或燃烧不稳定的情况下，极易引起爆炸，故必须考虑防爆设施，其位置不得装设在通道或者人停留处。

(10)微正压运行的烟道，必须保持其系统严密，不漏烟。

(11)烟风管道应尽可能采用圆形或正方形，并避免设计或串联弯头，以减小阻力。

(12)接近风机入、口处，不应设置弯头、挡板的转动方向应使气流经挡板后的流动方向与风机转子旋转方向一致，以免降低风机效率。

(13)风机出口处的转弯方向，应与风机转子旋转方向一致，渐扩管道可作成对称渐扩或靠风机一侧渐扩，以减小阻力。

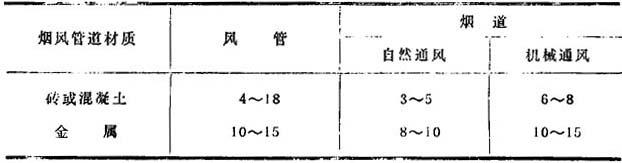

(14)烟风管道中流速的选用(m／s)如表14—2-82所示。

表14-2—82
