滤油器过滤精度的选择

---

合理选择滤油器的过滤精度是保证液压系统油液达到所要求清洁度的关键。滤油器在液压系统中的作用主要有两个方面：一是控制元件的污染磨损；二是防止污染引起的故障。前一种滤油器要求具有足够高的过滤精度，原则上应能有效地滤除尺寸接近关键元件运动副动态油膜厚度的颗粒污染物。这类滤油器担负系统的主要过滤作用，一般安装在系统的压力油路和回油路中。后一种滤油器主要用于保护个别元件，防止较大颗粒污染物进入元件而引起突发性故障。这类滤油器一般精度较低，安装在紧靠被保护元件的上游。

在选择液压系统主要滤油器过滤精度时，主要考虑系统中关键元件的污染敏感性及工作条件。具体步骤如下：

·根据系统中对污染最敏感的元件及其工作条件(工作压力、温度及油液类型等)，确定油液污染控制的目标清洁度等级

·为实现所需的目标清洁度，确定滤油器的设置(位置和数量)和过滤清度。

各类液压元件对油液清洁度的要求可参看表27．5－4。

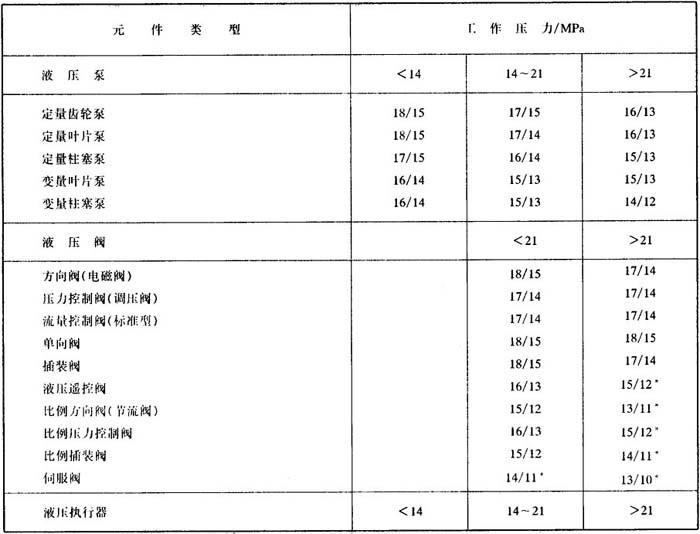

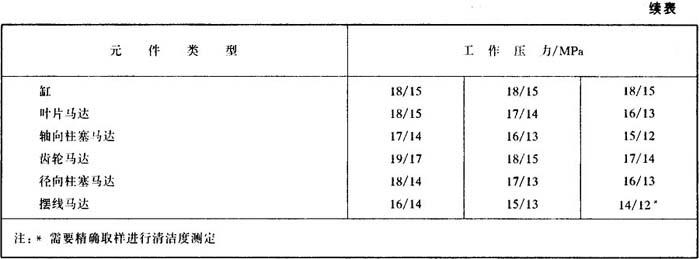

表27．5－4 典型液压元件对油液清洁度要求(ISO4406)⁽¹⁾

参考上表确定系统油液的目标清洁度，然后根据环境工作条件和对污染侵入控制的程度，确定滤油器的设置和所需的过滤精度。

对于中等污染侵入率以及正常维护的状况，滤油器过滤精度的选择可参考表27．5－5。

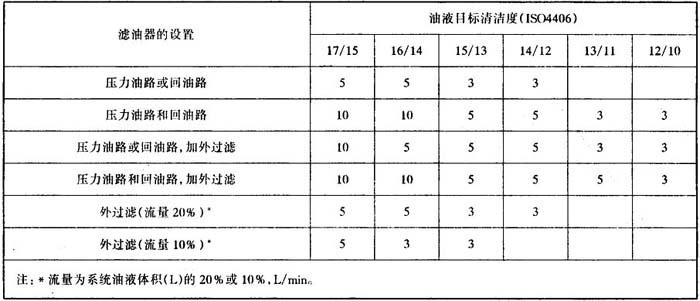

表27．5－5 目标清洁度与滤油器的设置及过滤精度 单位：μm

根据实际经验，对于不同类型和要求的液压系统，可参考表27．5－6选择滤油器的过滤精度。

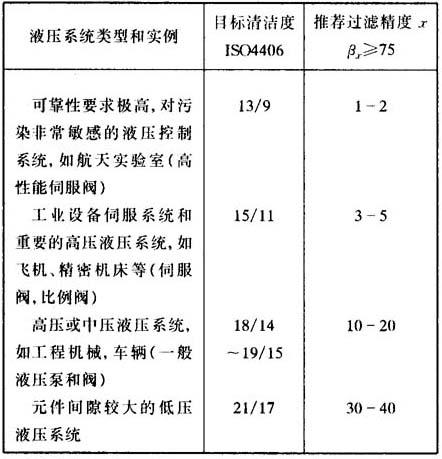

表27．5－6 滤油器过滤精度的选择
