滚珠丝杠副特征代号及标注

---

滚珠丝杠副的有关代号分别见表4．18-21～4．18-27。其标注示例如下：

表4．18-21 滚珠丝杠副的参数代号

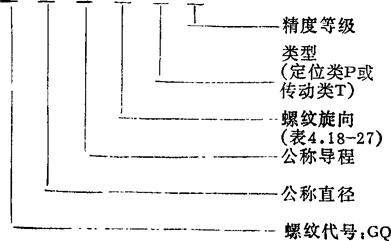

❷  滚珠内螺纹标注：见图4．18-2。含义同❶ ，但螺纹旋向为左旋。

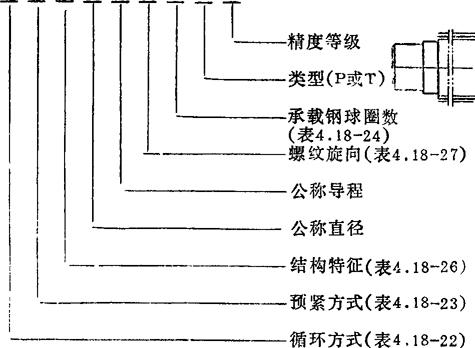

❸  滚珠丝杠副的标注：见图4．18-3。外循环插管式，双螺母垫片预紧，导珠管埋入式的滚珠丝杠副，公称直径为50mm，公称导程为10mm，螺纹旋向为右旋，承载钢球圈数为3圈，定位滚珠丝杠副，精度等级为3级。
