滚动轴承与轴和外壳孔的配合

---

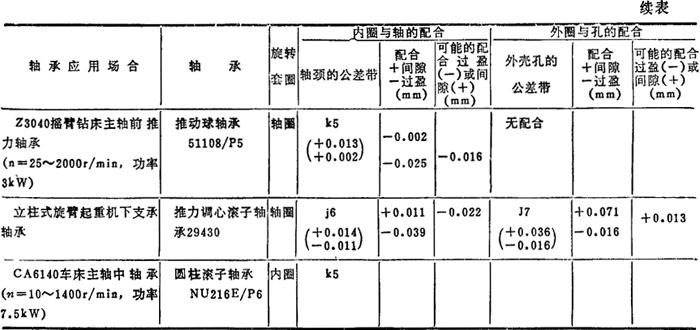

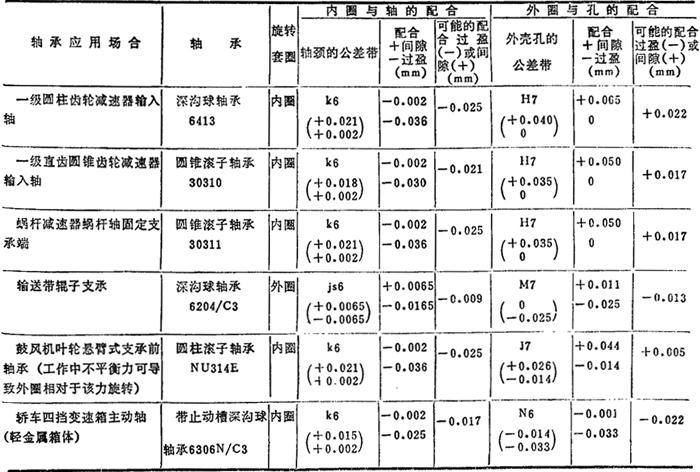

滚动轴承内圈的孔为基准孔，与轴采用基孔制；而外圈的外圆柱面为基准轴，与外壳孔的配合采用基轴制。但按GB307．1—94的规定，滚动轴承内圈内径的公差带与一般圆柱体公差不同，而是在零线下方，如图4．10-9所示。因此，与各种基本偏差代号的轴所组成的配合，都比一般圆柱体的同名配合紧。轴承外径的公差带虽在零线以下，但其公差值与一般公差制度也不相同。选择轴承配合应考虑的因素见表4．10-37。一般建议按GB275—93的规定选取，见表4．10-38～4．10-41。一般而言，与0、6(6x)级公差轴承配合的轴，其公差等级为IT6，外壳孔的公差等级为IT7。若对旋转精度和运转平稳性有较高要求的场合，在提高所用轴承公差等级的同时，与轴承配合的部位也应按相应精度提高公差等级。轴承配合选用实例列于表4．10-42。

表4．10-37 选择轴承配合应考虑的因素

注：
❶  在加工时为避免废品，一般让尺寸尽量靠近量规的过端，故考虑配合性质时，将配合件的原公差带自过端压缩1／3，作为可能的配合过盈量或间隙量。如轴承内径，轴，压缩1／3则过端分别为-0．010和+0．015，则得可能的配合过盈量为-0．025mm。
