滚动导轨

---

滚动导轨的几种主要结构见表4．20-12，几种国产滚动导轨块和滚动导轨副的尺寸系列见表4．20-13～4．20-16。

表4．20-12 滚动导轨的结构形式

对滚动导轨施以预加载何(预紧)，可以提高滚动导轨的刚度。一般来说，施加预紧的滚动导轨的刚度可提高3倍以上，但预紧力太大，会增加摩擦阻力，引起温升。推荐预紧力为滚动导轨额定动载荷的20%，预紧的方法见表4．20-17。

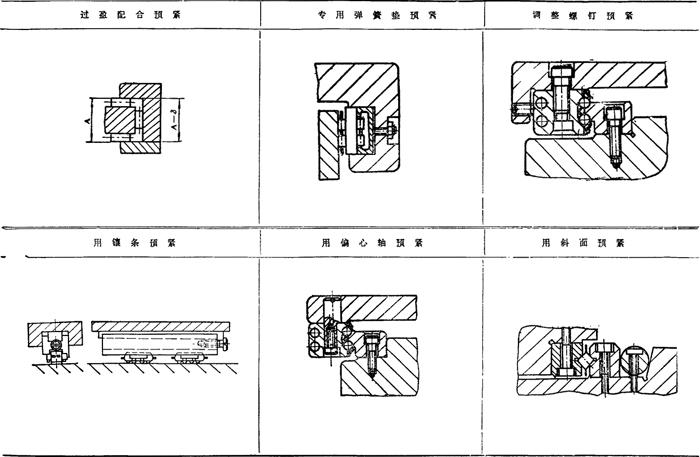

表4．20-17 滚动导轨的预紧方法

注：用过盈配合或镶条预紧可以得到高的精度和刚度，且载荷分布均匀。
