湿强纸损纸的重新利用

---

经湿强度树脂处理后的损纸，即使经过长时间的浸水和打桨，也很难使纤维充分离解。但在酸性介质中能促进树脂键的分解，因此湿强度纸必须在较高温度和较低pH值下处理成纸浆，而一般的蒸煮对湿强度纸的纤维并无离解作用。用脲醛树脂处理过的损纸在85℃和约pH值4．5条件下，很易离解成纤维。而三聚氰胺树脂处理过的损纸则须在较剧烈的条件下始能离解，处理三聚氰胺树脂的两种方法如下：

1．用水力碎浆机添加硫酸铝的方法

这种方法的主要设备是一台带盖的水力碎浆机，在其中加入损纸和水并添加一定量的硫酸铝，通汽加热，并在低压下开动绞刀进行剧烈处理，这样就可将三聚氰胺处理的损纸离解。

这种方法的一个生产实例如下：

(1)生产流程

生产流程示意图如图10—6—3所示。

1—水力碎浆机 2—绞刀 3—浆泵 4—打浆机 5—贮浆池

(2)主要设备

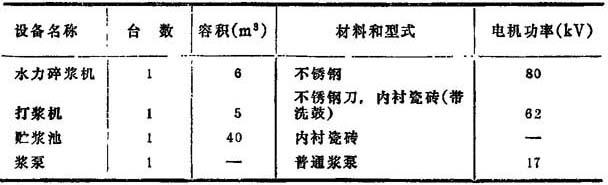

主要设备的规格尺寸如表10—6—15所示。

表10—6—15

(3)主要工艺条件

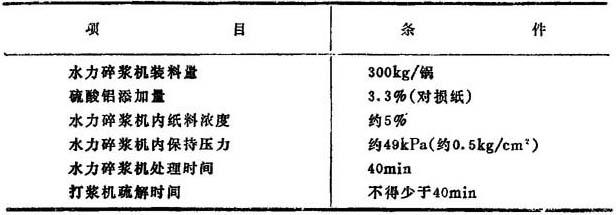

主要工艺条件如表10—6—16所示。

表10—6—16

(4)操作步骤

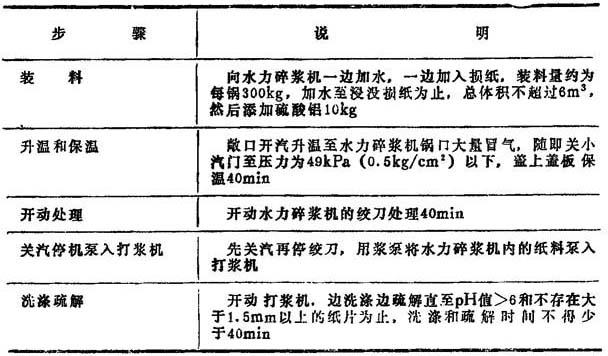

湿强纸损纸处理的操作步骤如表10—6—17所示。

表10—6—17

2．损纸经加压蒸煮后再予机械处理

(1)将损纸装入通常的回转式蒸煮锅中，加入大量的水(液比大于4：1)、并加入—定量的硫酸铝，在加压的条件下进行蒸煮。

(2)蒸煮后的湿强损纸再在打浆设备中进行机械处理。

(3)本方法与用水力碎浆机处理损纸相比较，其缺点是操作比较麻烦，并且在蒸煮过程中添加硫酸铝对蒸煮设备有腐蚀作用。
