液压阀用电磁铁(摘自JB5244－91)

---

(1)术语、符号

A．本标准的术语、符号，除另有定义者外，均符合GB2900．18的有关规定。

B．术语

湿式阀用电磁铁 它是单行程的电磁铁，压力油允许流入电磁铁的导套内。当线圈激磁时，依靠电磁力把衔铁从起始(打开)位置吸合到闭合(吸持)位置。当线圈失电后，依靠阀的复位力把衔铁推至原来的起始位置。

干式阀用电磁铁 它是单行程的电磁铁，压力油不允许流入磁路、线圈等部分。当线圈激磁时，依靠电磁力把衔铁从起始(打开)位置，吸合到闭合(吸持)位置。当线圈失电后，依靠阀的复位力把衔铁推至原来的起始位置。

交流本整型阀用电磁铁 自身带有整流装置的单行程直流阀用电磁铁。

全行程 衔铁在电磁铁导套内移动的最大位移。

行程 衔铁从行程起始位置到闭合位置能保证电磁铁输出力特性的有效位移。

行程的起始位置 能保证电磁铁输出力特性的衔铁开始其行程时所处的位置。

行程的闭合位置 由于电磁力的作用，在衔铁可靠吸合后所处的位置。

吸力 按照行程方向，电磁铁在克服内部摩擦力后输出的有效作用力。对交流电磁铁而言系指呈周期性的脉动吸力的平均值。

保持力 电磁铁在激磁线圈通电后，衔铁处在吸合位置时输出的有效作用力。对交流电磁铁而言，系指呈周期性的脉动吸力的最低值。

剩磁力 电磁铁在激磁线圈断电后，衔铁处在吸持位置时残留的保持力。

C．符号

本标准出现的主要符号如下：

U_e 额定工作电压；

U_i 额定绝缘电压；

U_L 激磁线圈端电压；

I_e 额定工作电流；

U “相”对地电压；

Db 交变湿热试验；

CTI 相比漏电起痕指数；

R_m 电磁铁激磁线圈在允许最高空气温度

下的热态直流电阻值；

I_r 电磁铁的热态工作电流；

P_m 试验油压的最大值。

(2)分类

A．型式

电磁铁为装甲螺管式，具有防护外壳，无复位装置。

B．分类

(A)按电源形式分

·直流阀用电磁铁；

·交流阀用电磁铁；

·交流本整型阀用电磁铁。

(B)按结构型式分

·湿式阀用电磁铁；

·干式阀用电磁铁。

C．型号及其含义

(a)插脚和接地片位置和标记；(b)插脚尺寸；(c)接地片尺寸

·交流本整型电磁铁所带的整流装置应按图16．1－4方式接线，整流元件安放位置：非塑封外壳的电磁铁放在本体上；塑封外壳的电磁铁放在插座内。在插座上应有带整流装置的明显标志，辅助接触片“3”与接触片“1”(或“2”)应在插座内用导线相连。

·在接触片“1”、“2”处必须有避免浪涌电压损坏二极管的保护元件。

(K)机械寿命

·电磁铁的机械寿命应不低于表16．1－17所列数值的吸合与释放次数。

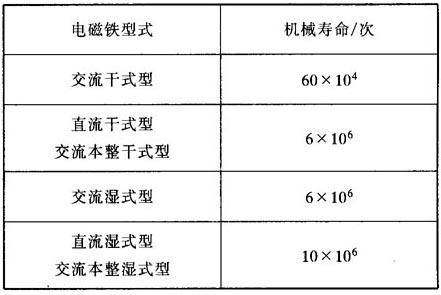

表16．1－17 电磁铁的机械寿命

·湿式电磁铁的导套还需经受不低于10⁶次的油压脉冲试验。脉冲的P_m值应不低于10MPa(所配用阀的进口压力额定值为31．5MPa)或6．3MPa(所配用阀的进口压力额定值为16MPa)。

D．验收及维修

(A)电磁铁的其他一些参数，如静态吸力—行程特性、衔铁质量、吸持、启动伏安、消耗功率等，其数值应由制造厂在具体产品标准或技术文件中规定。

(B)用户有权按产品标准的要求对电磁铁进行质量验收。

(C)在用户遵守保管、安装和使用规则的条件下，从电磁铁安装之日起12个月，但不超过制造厂发货给用户18个月，产品因制造质量不良而发生损坏和不能正常工作时，制造厂应负责保修、保换、保退。
