液压用铸铁件毛坯主要质量指标

---

(1)材质

材质的机械性能为主要质量指标。化学成分，金相组织为辅助指标。

A．机械性能

液压件用孕育铸铁各牌号单铸试棒的抗拉强度应符合表37．7－1的规定。

表37．7－1 孕育铸铁牌号及单铸试棒的机械性能(GB9439－88)

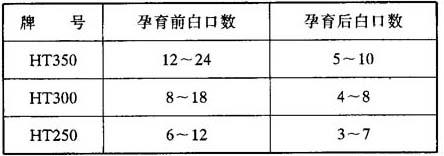

表37．7－8 孕育前后三角试片白口数

一般要求的外型长度尺寸允差应符合GB6414－86CT8－CT10。内腔长度尺寸允差应符合GB6414－86CT7－CT9。厚度尺寸允差应符合GB6414－86CT9－CT11。关联尺寸允差应符合GB6414－86CT7－CT9。长度尺寸允差不包括拔模斜度引起的尺寸增减。但需保证铸件最小极限。

为满足特定要求，可规定比以上更高的精度。

(3)外观质量指标

A．定义

表面粗糙度 指铸件表面(含内表面)，凸凹不平的程度。

飞翅与毛刺 飞翅指垂直于铸件表面厚薄不均匀的薄片状金属突起物，常出现在铸件分型面与芯头部位。毛刺指铸件表面刺状金属突起物，常出现在型芯裂缝处，形状不规则，呈网状，脉状分布。

错型与错芯 铸件的一部分与另一部分在分型面处相互错位，或由于砂芯在分芯面处错位而使铸件变形。

孔洞 指铸件表面或内部由于铸型排气不良出现的气孔、针孔以及由于凝固过程中补缩不良出现的缩孔。

缩松 铸件断面上出现分散而细小的缩孔，有时借放大镜才能发现。缩松缺陷的部位气密试验可能渗漏。

裂纹 指铸件出现的热裂纹，热处理裂纹，冷裂纹及冲击裂纹。热裂纹与热处理裂纹断口严重氧化且无光泽。

铸件表面不良 指铸件表面出现的粘砂、夹砂、结疤、沟槽、鼠尾等表面缺陷。

夹杂物 铸件内或表面上存在和基体金属成分不同的质点，如渣、砂、涂料、氧化物、硫化物、硅酸盐等。

残砂 指内腔芯砂没有完全清除的存在铸件上的残留物。

锈蚀 指铸件外表面及内腔因潮湿而生锈腐蚀产生的氧化皮等。

B．外观质量指标及检测手段

外观质量指标及检测手段见表37．7－13。

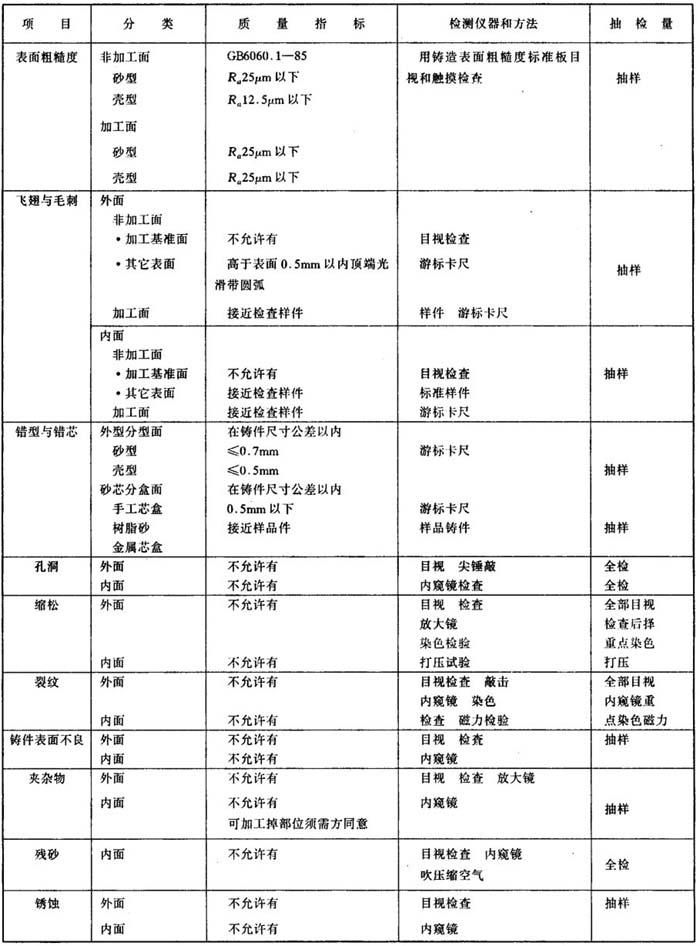

表37．7－13 外观质量指标及检测手段
