润滑的方法、特点、图例及其选用

---

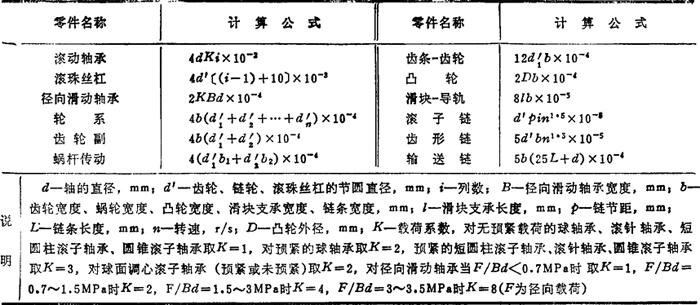

将润滑油或润滑脂供给摩擦副的可用方法很多，其特点和应用参见表4．11-13和4．11-14。常用润滑方式的图例见表4．11-15。油雾润滑的计算、管子尺寸和喷嘴型式等分别见表4．11-16～4．11-18。

表4．11-13 润滑油用润滑方法、特点和应用

注：1．如齿轮要反向转动，按表中公式计算后加倍。

2．如齿轮副的齿数比大于2，就取。

3．如链传动n＜3r／s，则取n=3r／s。

表4．11-17 油雾润滑所用管子尺寸 mm

注：铜管管径为外径，按YB447-70，钢管管径为内径，按YB234-63．

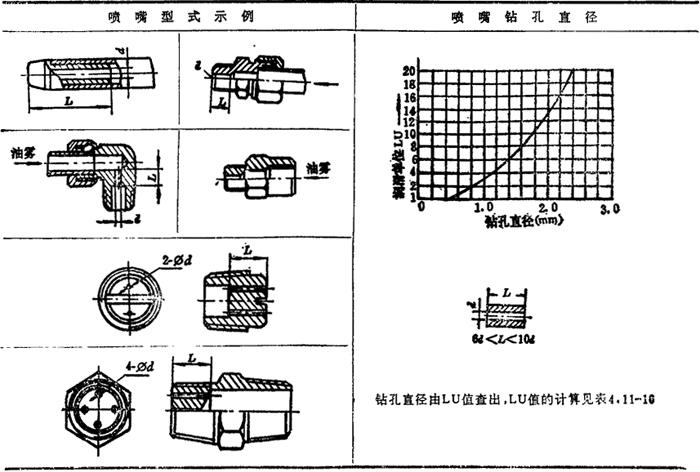

表4．11-18 油雾润滑的喷嘴型式与孔径
