流送沟

---

1．结构与要求

流送沟断面见图2－3。流送沟可用铁板或混凝土制成，简易的沟可用砖砌成，抹以水泥面。但在寒冷地区当水渗入而冻冰，产生膨胀而导致崩裂，造成维修工作量大，因此寒冷地区常用石块砌成。

对流送沟的坡度要求为

直线部分 15～20毫米／米

转弯部分 18～25毫米／米

曲率半径 不小于3米

主沟水面标高应考虑停水时不致倒流而溢出窖内的沟面。

沟中菜水混合物的流速同坡度、沟的材料、菜水比、水中含泥量等有关；同时应考虑到流速较慢时砂、石等将沉积下来，而流速较快时除石除草的效果将降低，一般以0．6～1．0米／秒为宜。为防止砂粒大量下沉，决不应低于0．5米／秒。

沟宽与沟高比一般取1：1．5～1：2，宽不小于350毫米，在极限值内随生产能力增大而加宽。

2．生产能力计算

式中 A——生产能力(处理甜菜量，吨／日)

F_e——沟的有效断面(浸润断面，米²)

G——沟中每公斤甜菜用水量(公斤)

有水力冲卸时 7

无水力冲卸时 5

v——菜水混合物在沟中流速(米／秒)，也可用下式求出：

式中 C——流送沟不光滑系数

I——沟的坡度(米／米)

P——沟的浸润周边(米)

K——不均衡系数，取0．7～0．8

3．不同规模工厂采用流送沟尺寸(见表2－7)

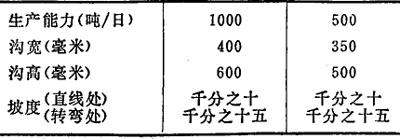

表2－7 流送沟规格

注：生产能力系指设计能力
