流体流速的测量

---

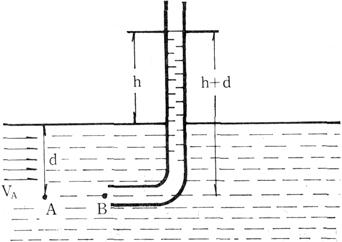

比多管是测量流速用的一种仪器，有多种式样，但基本原理相同，其中的一种如上图所示。

把简单的比多管插入待测其流速的A处的水平前方附近，由伯努利方程知

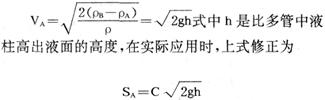

注意到h_A=h_B，比多管口的B处v_B=0，即可由上式得

式中C为比多管的修正系数，由实验来测定。

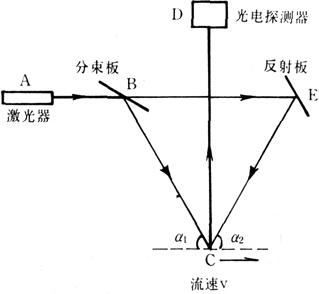

用比多管测量流速多少要扰乱流体原来的流动情况，现已设计出各种非接触式的激光流速仪，在测量时可不影响流体原来的流动情况，其基本原理如图所示：

入射光经分束板(半反射半透射的玻璃板)后分成两束光束1与2，光束1直接照射到欲测流速的C处(流速为V)，光束2经反射板反射后照到C上，光电探测器D甲来测量光束1及2在C上被散射后散射入D的散射光。由于散射物C是以速度运动的。

故有多普勒效应，相应于光束，及2引起的散射光的频率变化分别为

式中c是真空中的光速，n是流体的折射系数，这两部分散射光沿CD方向会合后产生拍频

△v可由D测得，由上式求得流速V。
