气浮法白水回收的设计计算及实例

---

［说明］下面以实例的形式对白水回收的工艺设计中的有关计算作以介绍。

［例］某厂白水回收工程工艺设计的主要依据及工艺条件如下：

1．设计依据和主要工艺参数

处理白水量G：3000t／d或125t／h

悬浮物除去率K：＞90%

回收浆料浓度C：3～4%

溶气水用量Q：＜6m³／(m²·h)

化学反应时间t₁：15～25min

白水在气浮池停留时间t：15～20min

溶气罐操作压力P：(2～4)×10⁵Pa

2．工艺流程

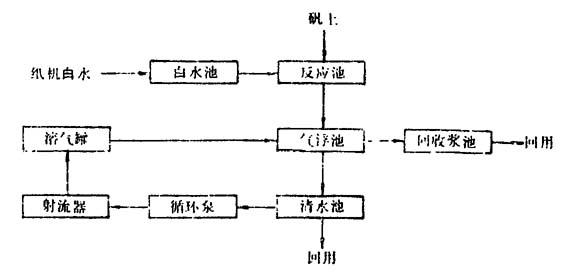

采用射流溶气法工艺，其工艺流程方框图如下：

3．设备的工艺设计计算

❶ 气浮池的计算

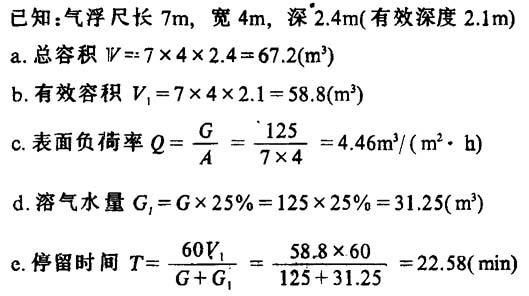

气浮池配用出水管5根，φ200mm，表面钻孔Φ25mm，每根管左右水平对称钻孔两排，孔距L=350mm。

❷ 反应池的计算

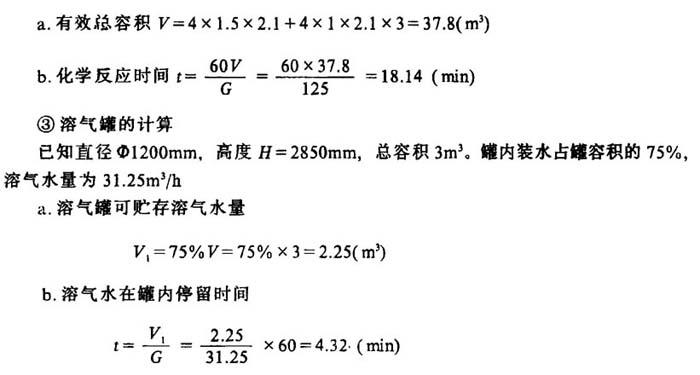

已知反应池第一格宽1．5m，第二、三、四格宽1．0m，各格之间的隔墙厚为120mm，池子深度为2．4m(有效深度为2．1m)。

❹ 射流器的计算

已知喷口直径Φ22mm，理论流量40m³／h，实测流量为39m³／h，其它按设计图纸加工。

❺ 贮浆池的计算

b．贮存浆量

已知浆料浓度为3．5%，则每池可贮存浆料量：

c．传动装置

配用电机功率N=2．8kW，浆叶转速n=13～20r／min。

❻ 清水池的计算

已知长10．68m，宽2．2m，深2．2m(有效深度2．0m)，则有效容积：

❼ 刮浆行车计算

刮浆板宽B=3960mm(池宽4000mm)，轨距L=4200mm，电机JQ₂－31－6，1．5kW，940r／min。

❽ 絮凝剂溶解槽计算

已知长0．55m，宽0．6m，深1．0m，则容积：

❾ 絮凝剂贮存槽计算

已知长0．65m，宽0．6m，深1．0m，则容积：

❿ 絮凝剂计量槽的计算

已知直径d=0．65m，高H=1，0m，则容积：

⑾各类泵的选用

白水泵：6B－33，流量170m³／h，扬程32．5m，电机28kW。

溶气水泵：3BA－6，流量60m³／h，扬程50m，电机22kW。

清水泵：同白水泵。

浆泵：ZBJ，Φ80inm，流量25～50m³／h，扬程26～34．5m，电机5．5kW。

药液泵：ZBY₁₉，Φ50mm。
