梯形螺纹

---

21．1 梯形螺纹的牙型及尺寸(摘自GB5796．1—86)

梯形螺纹的基本牙型如图4．1-4所示。其尺寸关系：H=1．866P；H₁=0．5P。计算时取小数点后三位。梯形螺纹的基本尺寸见表4．1-23，其中外螺纹小径，h₃为外螺纹牙高，h₃=H₁+a_c；内螺纹大径为，a_c为牙顶间隙。

D、d—内、外螺纹大径(公称直径)；D₁d—内螺纹小径；D₂、d₂—内、外螺纹中径；P—螺距；H—原始三角形高度；H₁—基本牙型高度

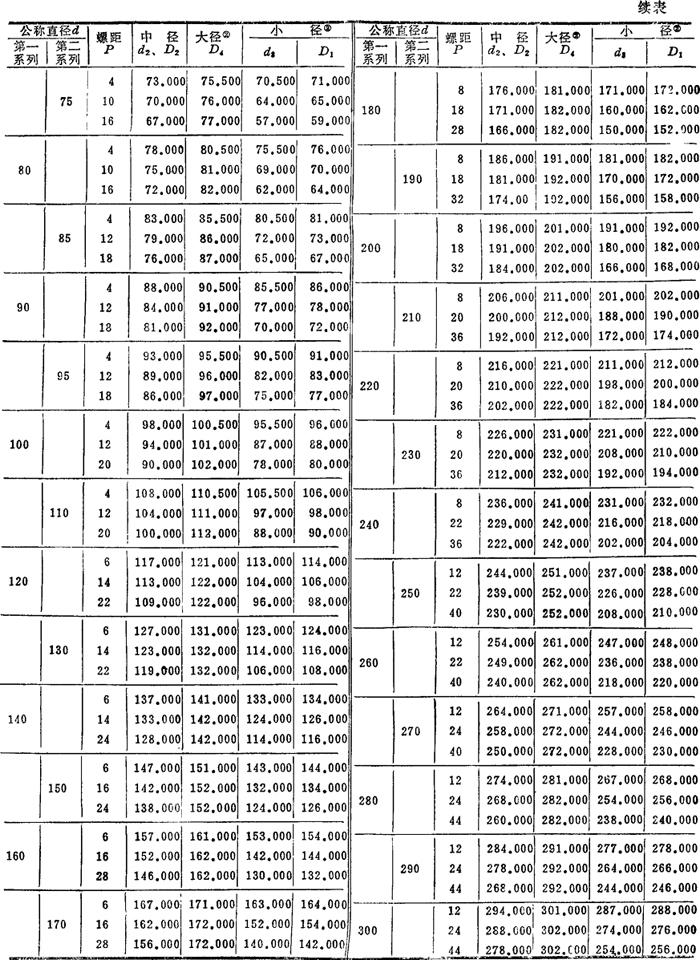

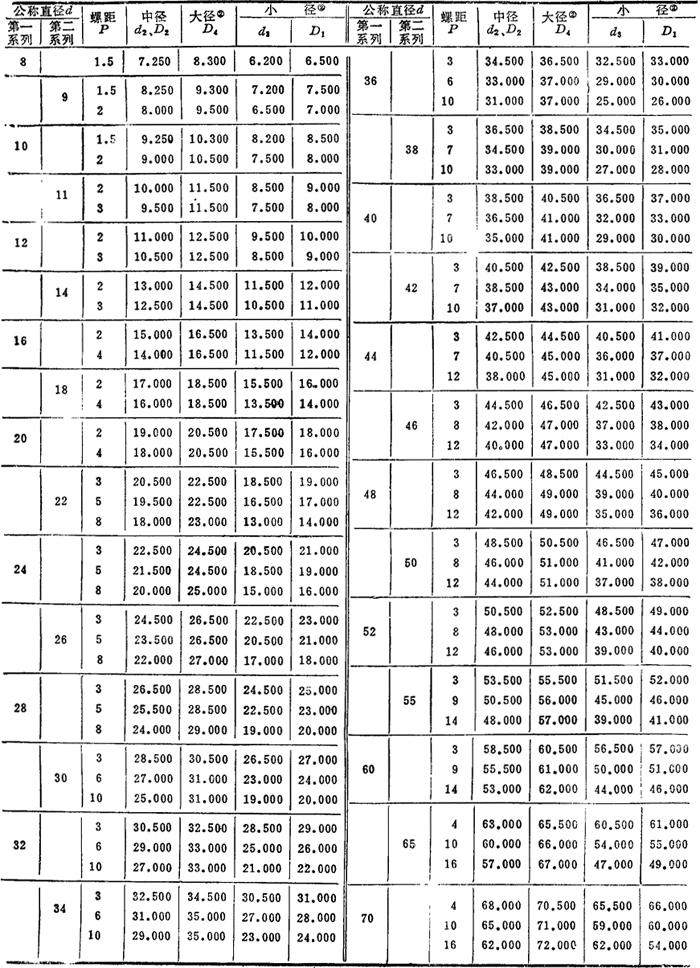

表4．1-23 梯形螺纹的基本尺寸(摘自GB5796．3—86) mm

注：
❶  每个公称直径所对应的螺距如有两组，优先选用后一组；如有三组，优先选用中间组。

❷  D₄为内螺纹大径基本尺寸，d₃为外螺纹小径基本尺寸。

21．2 梯形螺纹标记示例

❶ 梯形螺纹副：Tr40×14(P7)LH－7H／7h－L

梯形螺纹(Tr)，公称直径40mm，导程14mm，螺距7mm(如单线则只标螺距)，LH表示为左旋螺纹(不标为右旋)，螺纹副的内螺纹公差带为7H，外螺纹公差带为7h，L表示为长旋合长标为中等旋合长度N组)，特殊需要时可直接标出旋合长度数值(mm)。

❷ 梯形外螺纹：Tr40×7—7e

梯形外螺纹(Tr)，公称直径40mm，螺距7mm，右旋，公差带为7e，中等旋合长度。
