标准操作件

---

各种标准操作件分别见表4．22-1～4．22-32。

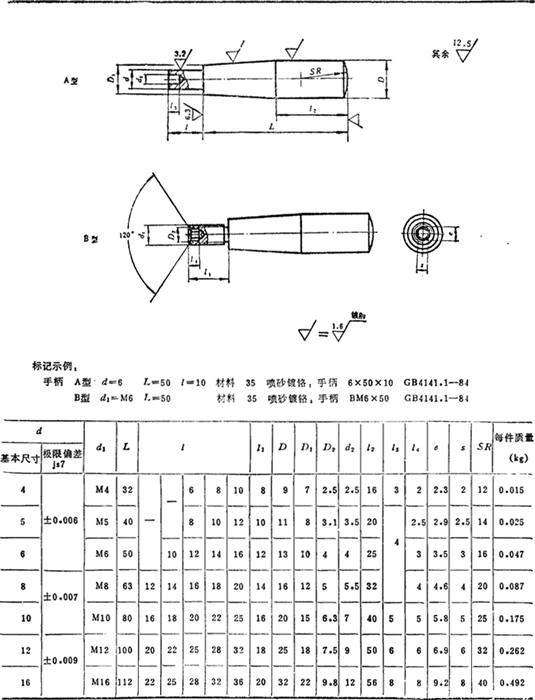

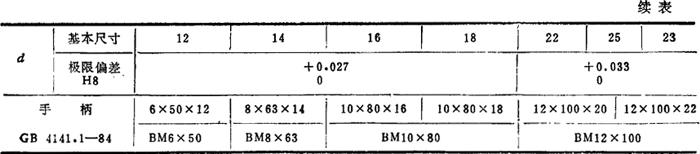

表4．22-1 手柄(摘自CB4141．1-84) mm

注：
❶ 材料：35；Q235。

❷ 表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

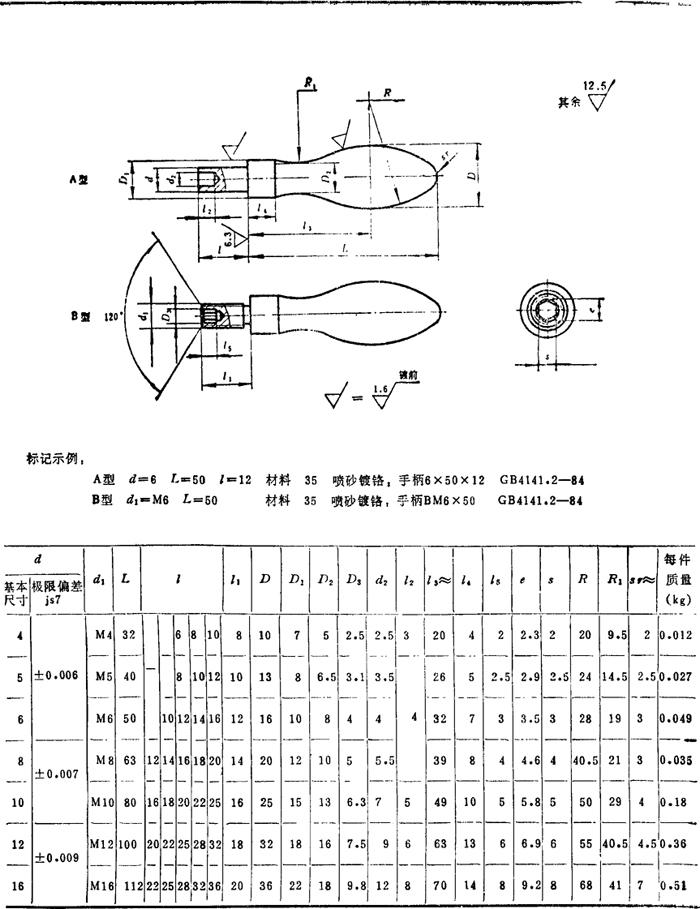

表4．22-2 曲面手柄(摘自GB4141．2-84) mm

注：
❶  材料；35．Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

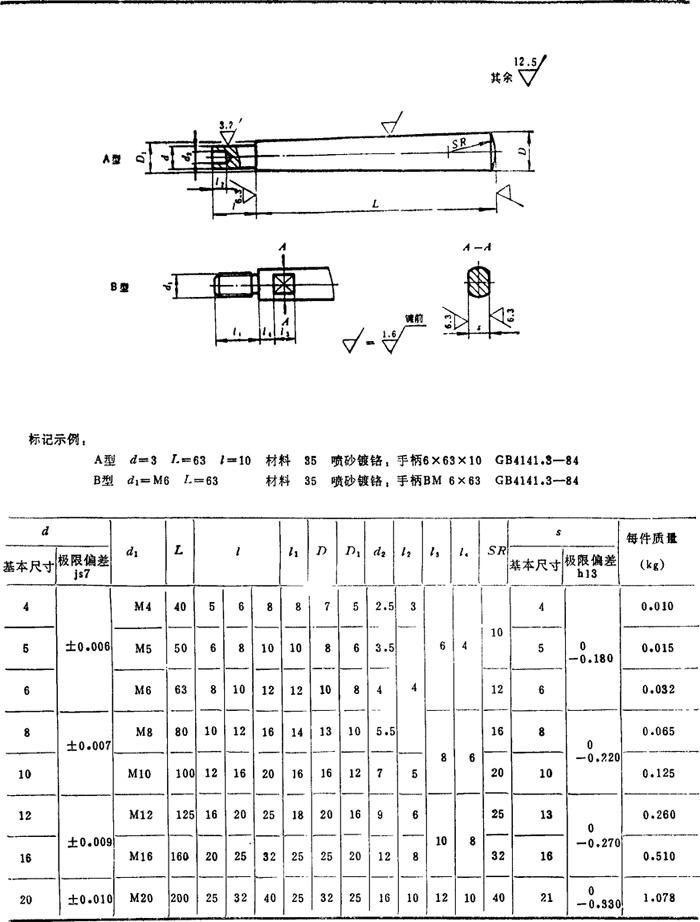

表4．22-3 直手柄(摘自GB4141．3-84) mm

注：
❶  材料：35；Q235。

❷  表面处理；喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

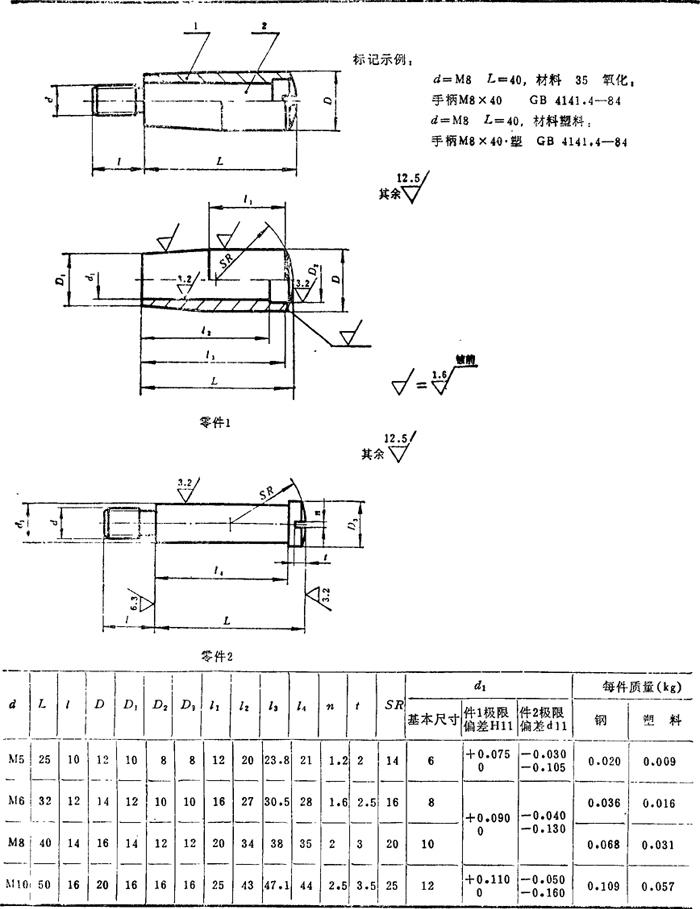

表4．22-4 转动小手柄(摘自GB4141．4-84) mm

注：零件1手柄套的材料可用35钢、Q235(表面氧化H·Y)、ZL102(表面阳极氧化D·Y)或塑料(推荐用增强酚醛塑料，也允许采用不低于其性能的其他塑料制造)，零件2螺钉的材料用35钢(表面氧化)。

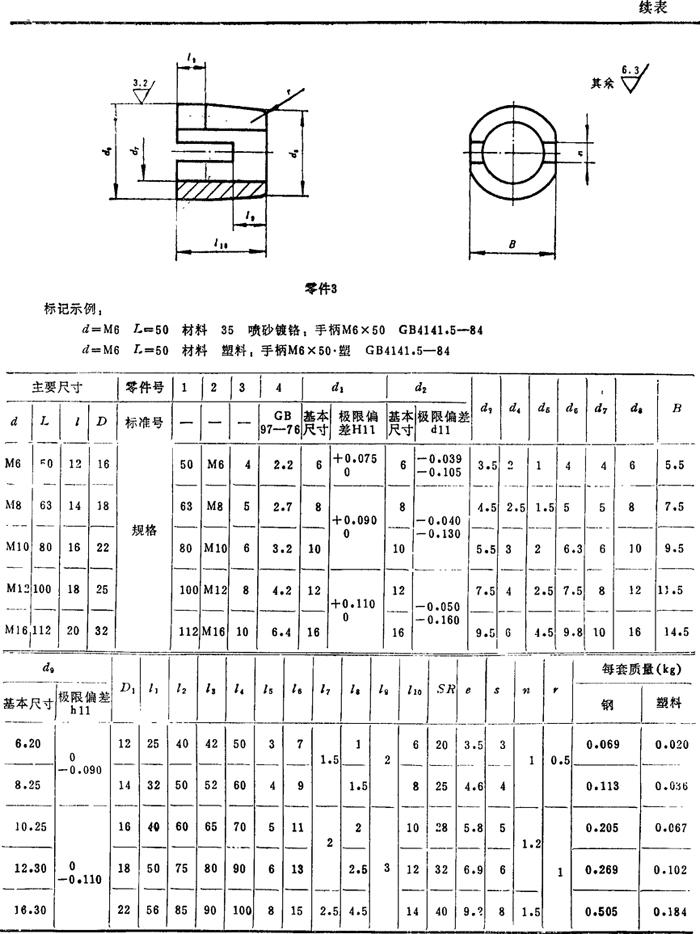

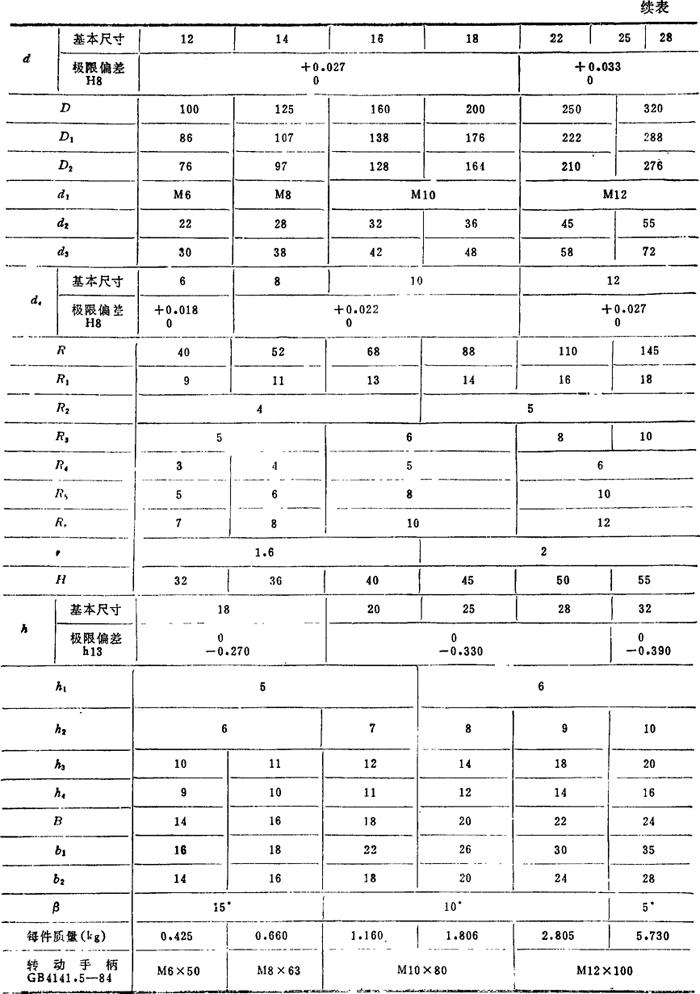

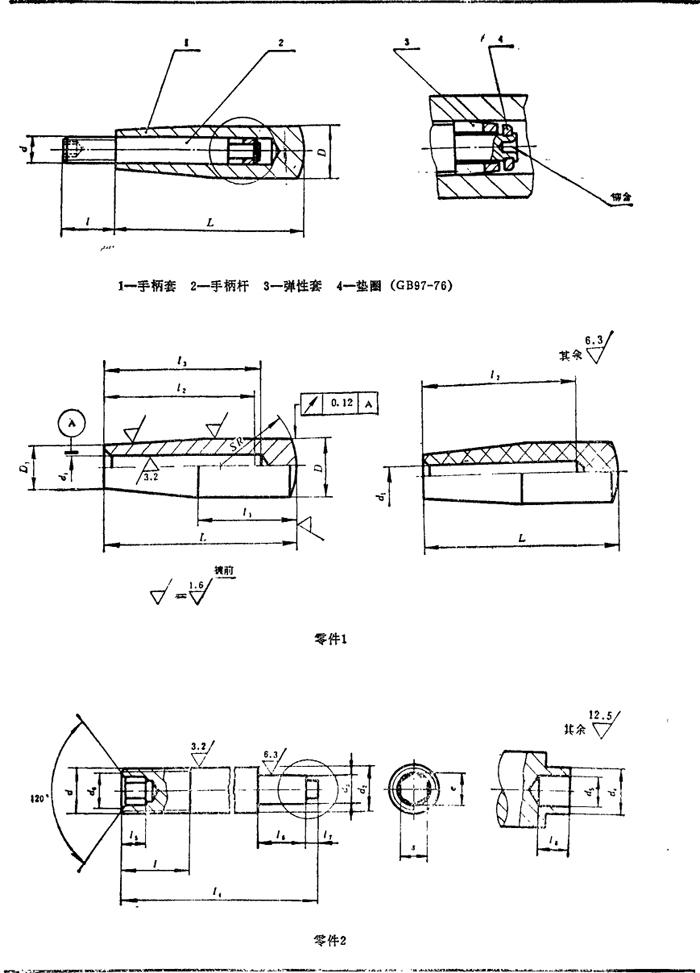

表4．22-5 转动手柄(摘自GB4141．5-84) mm

注：
❶  材料：35；Q235；塑料；65Mn，其中手柄套用35钢或塑料(增强酚醛塑料或尼龙)。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

❸  零件3(材料65Mn)热处理；HRC42。

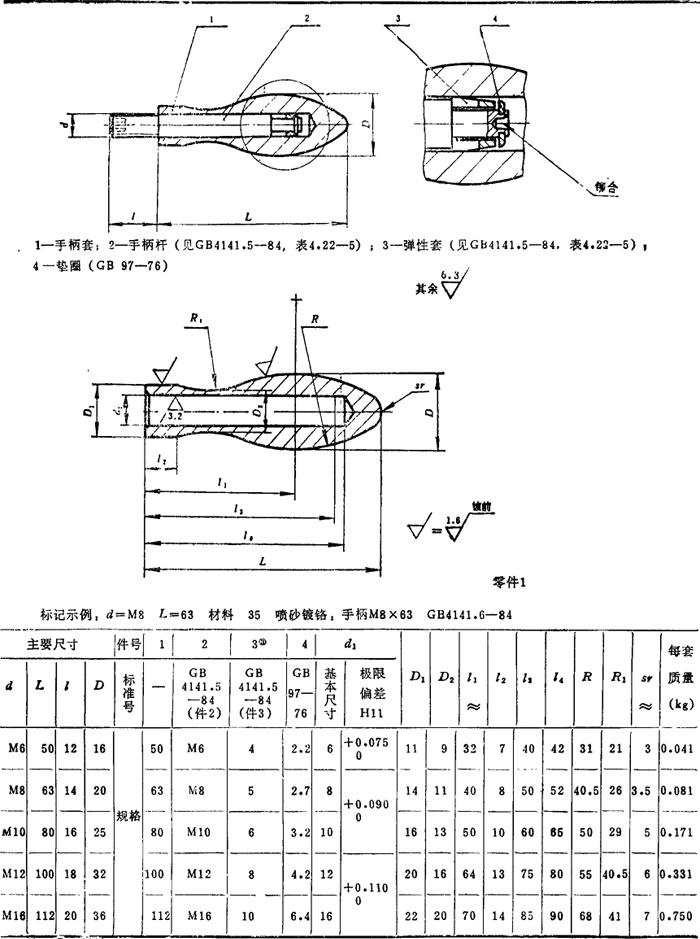

表4．22-6 曲面转动手柄(摘自GB4141．6-84) mm

注：
❶  材料：35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)：镀铬抛光(D·L₂Cr)。

❸  件3及其联接方式见表4．22-5。

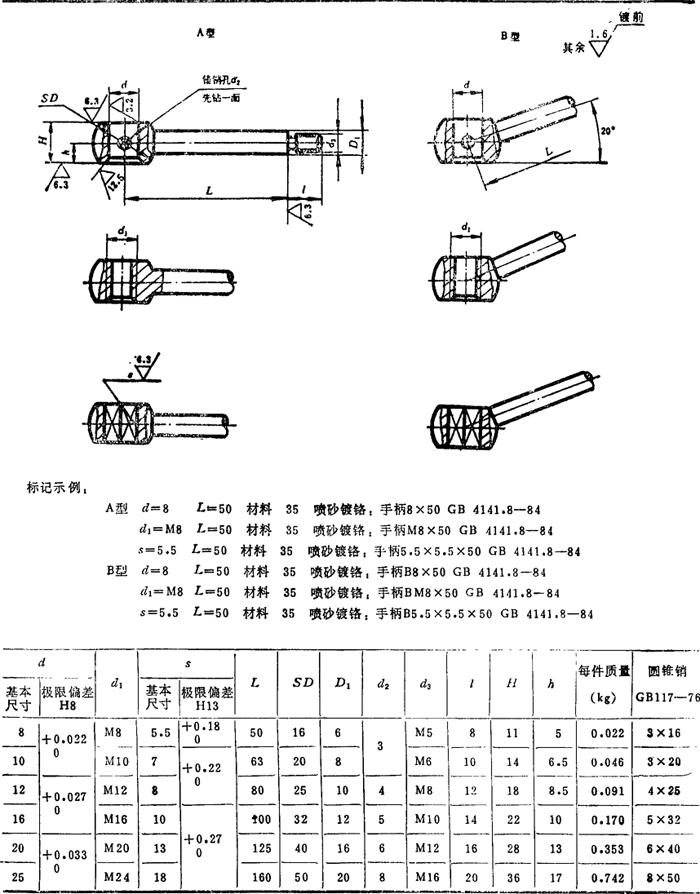

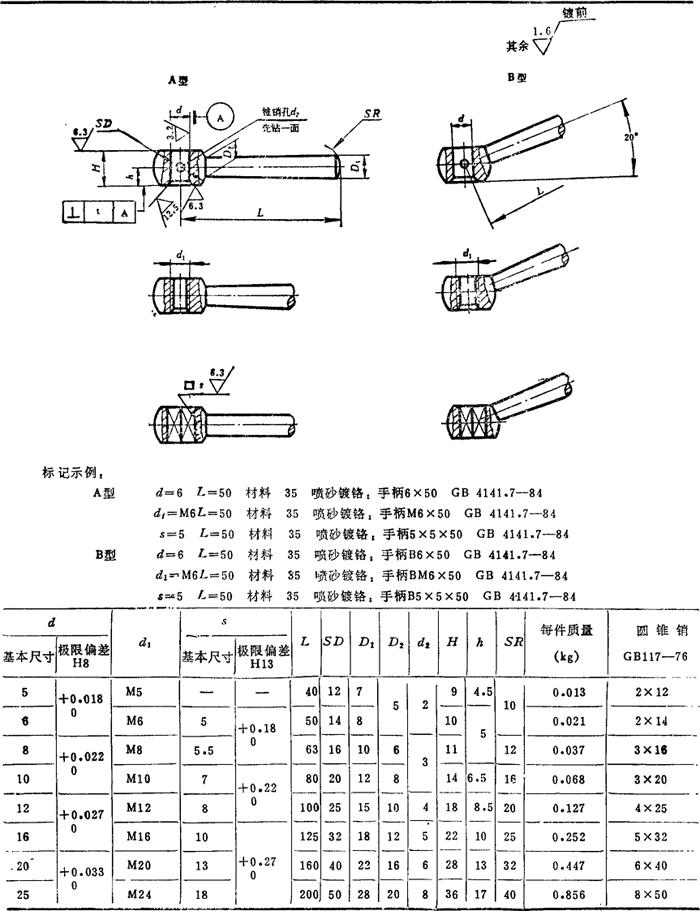

表4．22-7 球头手柄(摘自GB4141．8-84) mm

注：
❶  材料：35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。

❸  手柄垂直度公差t：d＜8mm，t=0．10mm；d=8～12mm，t=0．12mm；d＞12至18mm，t=0．15mm；d=20～25mm．t=0．20mm。

表4．22-8 锥柱手柄(摘自GB4141．7-84) mm

注：
❶  材料：35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光()；氧化(H·Y)。

❸  手柄垂直度公差t同球头手柄(表4．22-7)。

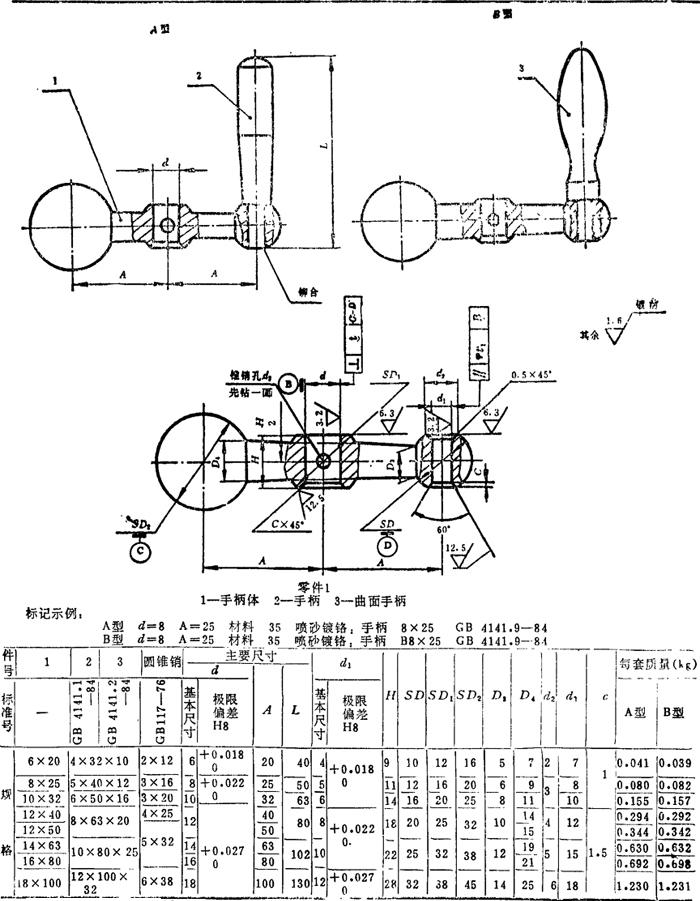

表4．22-9 单柄对重手柄(摘自GB4141．9-84) mm

注：
❶  材料：：35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₉Cr)。

❸  垂直度公差t：d=6mm时t=0．08mm；d=8～10mm时t=0．10mm；d=12～16mm时，t=0．12mm d=18mm时t=0．15mm。

平行度公差t₁：d=6mm时，t₁=0．12mm；d=8～10mm时，t₁=0．15mm；d=12mm时，；d=14～18mm时，t₁=0．25mm。

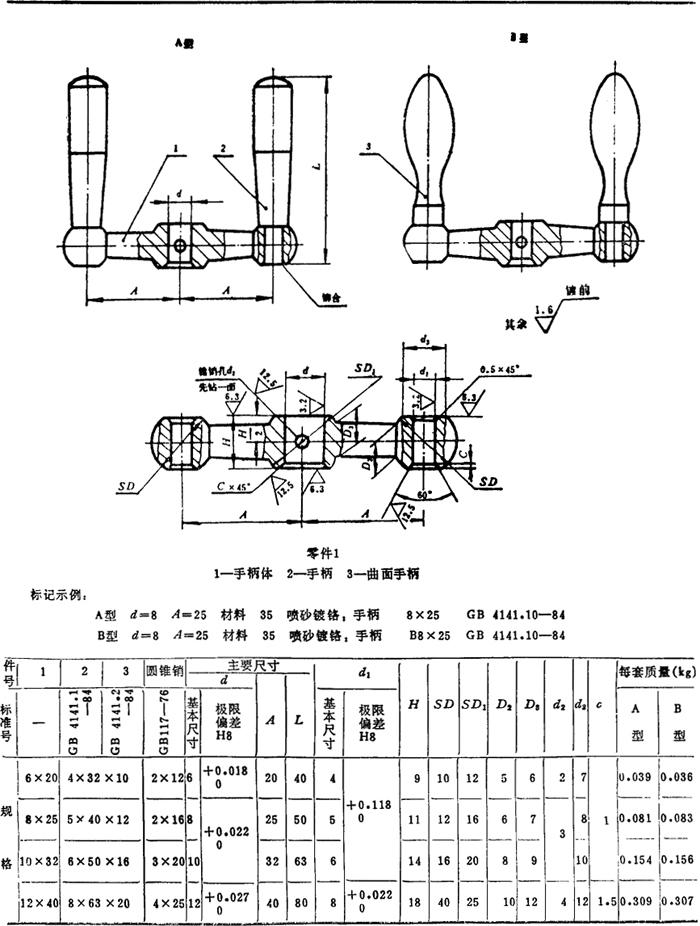

表4．22-10 双柄对重手柄(摘自GB4141．10-84) mm

注：
❶  材料：35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。

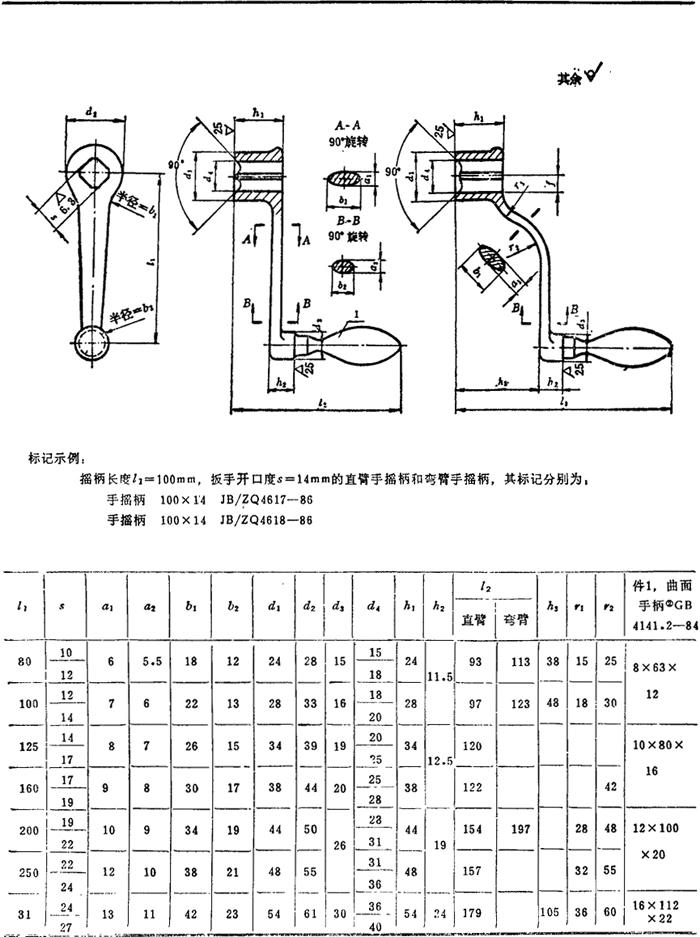

表4．22-11 直臂手摇柄(摘自JB／ZQ4617-86)和弯臂手摇柄(摘JB／ZQ4618-86) mm

注：
❶  材料：Q235。

❷  GB4141．2-84见表4．22-2。

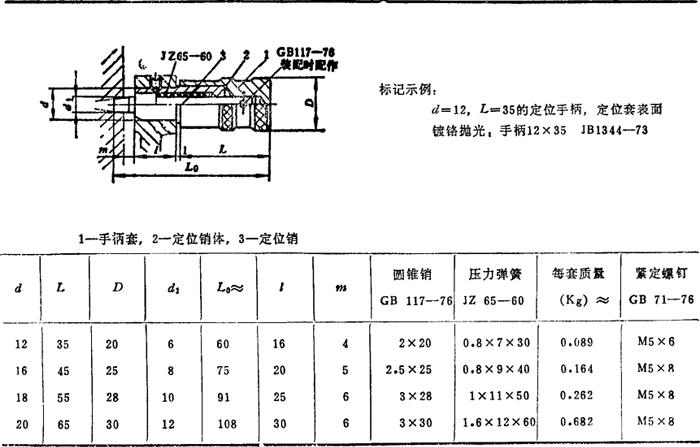

表4．22-12 定位手柄(摘自JB1344-73) mm

注：
❶  手柄套材料为35钢；定位销体为35钢，表面发兰(发黑)处理；定位销为45钢，表面发兰(发黑)处理。

❷  定位销d₁的公差带为h9，其前端锥体的锥度为1：5，与前端面相交处倒圆，圆角半径，=1mm。

❸  手柄套表面为镀铬抛光或喷砂镀铬。

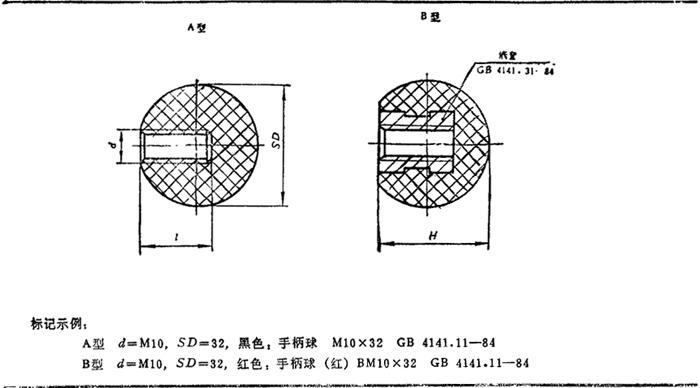

表4．22-13 手柄球(摘自GB4141．11-84) mm

注：材料：塑料。

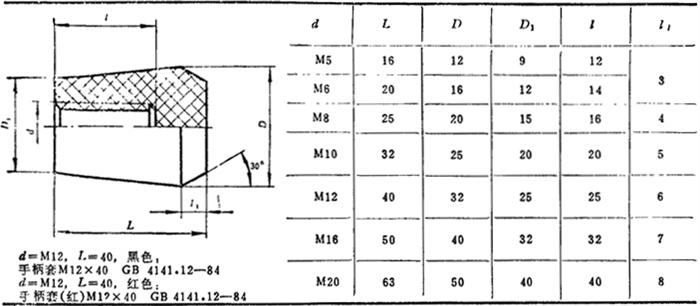

表4．22-14 手柄套(摘自GB4141．12-84) mm

注：材料：塑料．

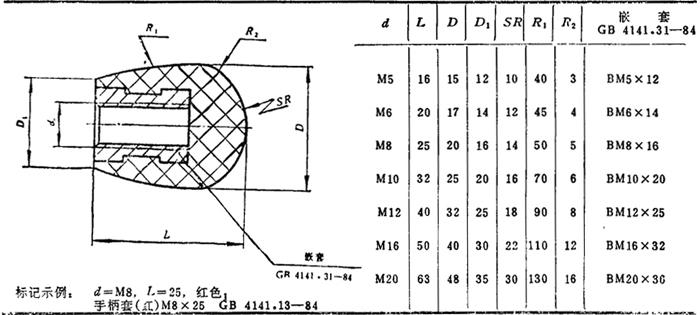

表4．22-15 椭圆手柄套(摘自GB4141．13-84) mm

注：材料；塑料。

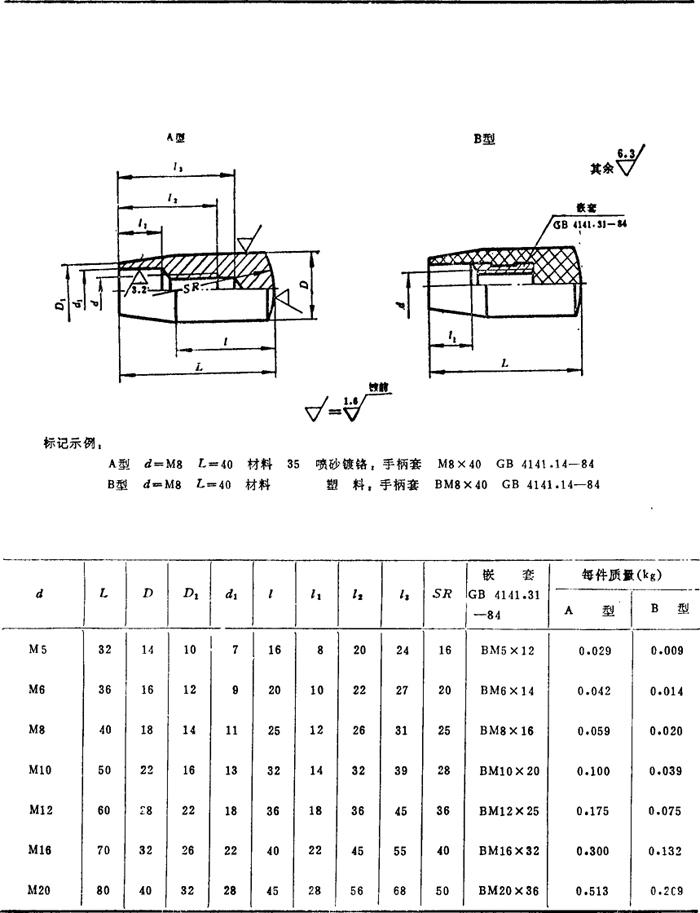

表4．22-16 长手柄套(摘自GB4141．14-84) mm

注：
❶  材料：35；Q235，塑料．

❷  表面处理；钢件喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。

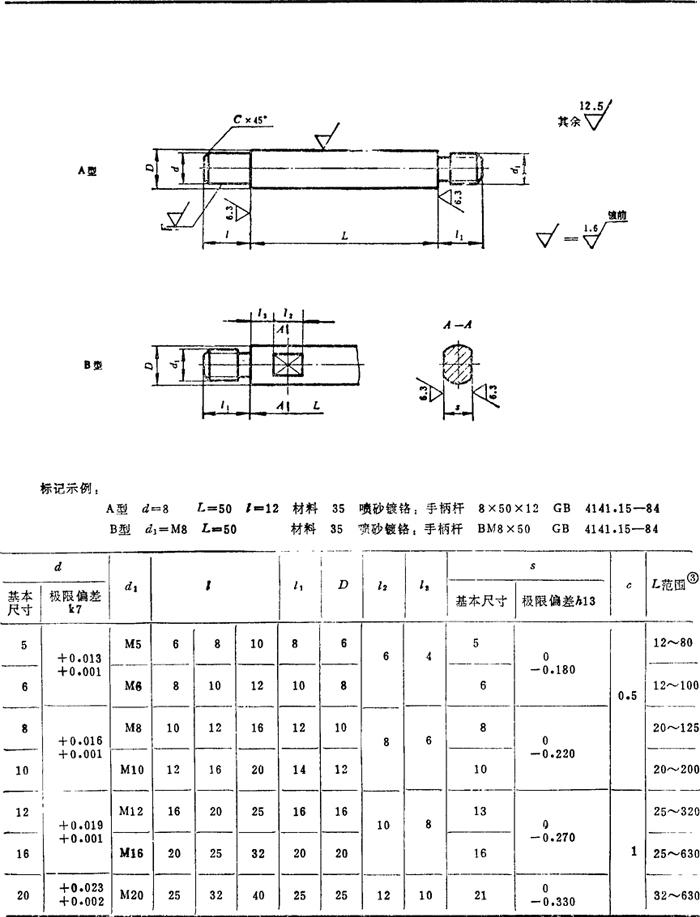

表4．22-17 手柄杆(摘自GB4141．15—84) mm

注：
❶  材料：35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)或氧化处理(H·Y)。

❸  L的系列值：12，16，20，25，32，40，50，63，80，100，125，160，200，250，320，400，500，630。

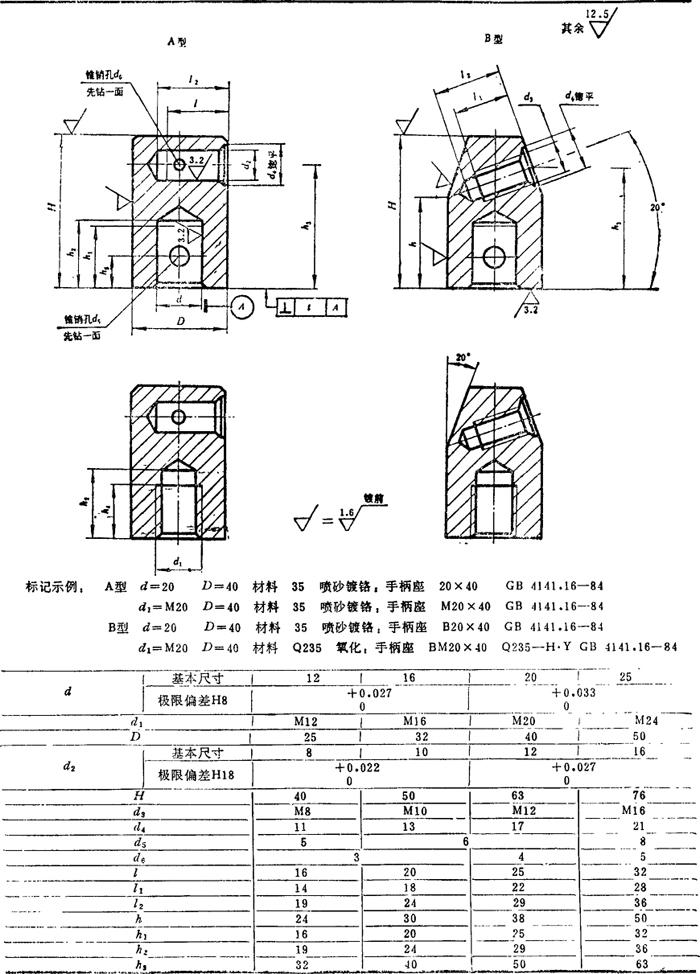

表4．22-18 手柄座(摘自GB4141．16·—84) mm

注：
❶  材料：35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

❸  手柄座下平面垂直度公差t；D=25mm时，t=0．12mm；D=32～40mm时，t=0．15mm；D=50mm时，t=0．20mm。

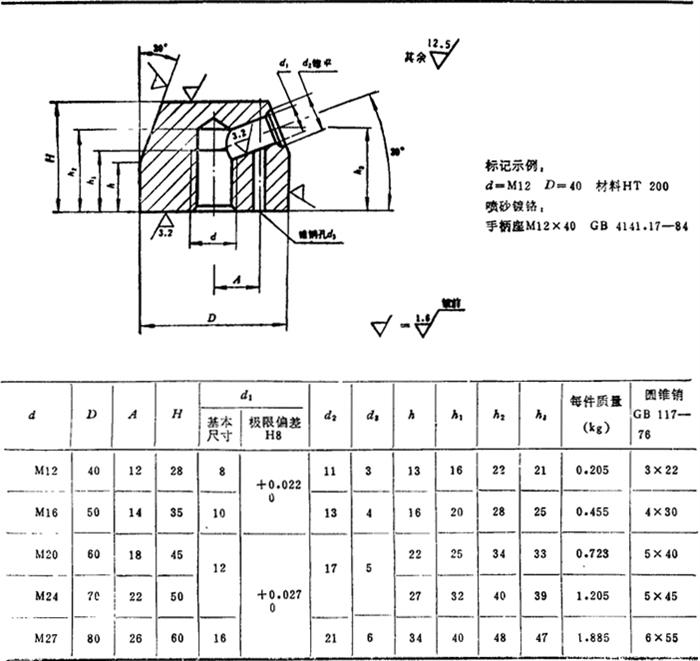

表4．22-19 锁紧手柄座(摘自GB4141．17-84) mm

注：
❶  材料：HT200；35；Q235．

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光()；氧化(H·Y)。

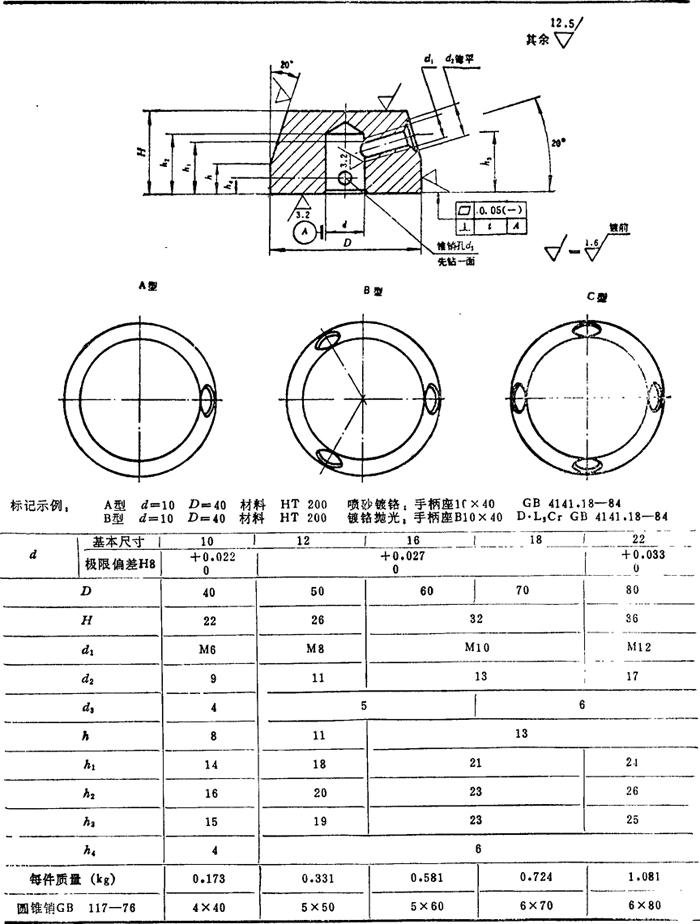

表4．22-20 圆盘手柄座(摘自GB4141．18—84) mm

注：
❶  材料：HT200；35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)，氧化(H·Y)。

❸  手柄座下平面垂直度公差t：D=40mm，t=0．15mm；D=50～60mm，t=0．20mm；D=70～80mm，t=0．25mm。

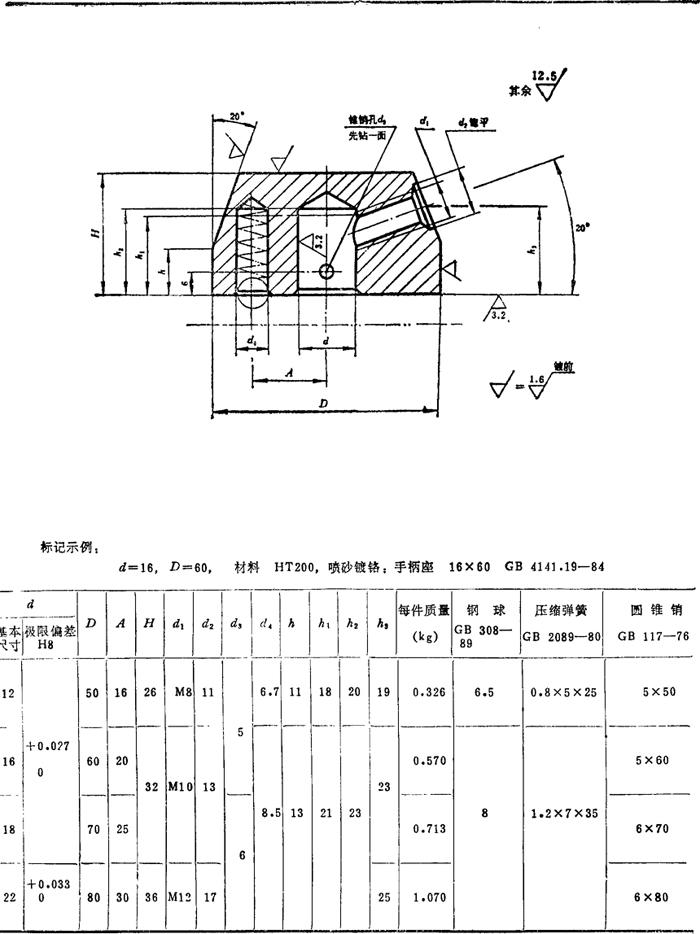

表4．22-21 定位手柄座(摘自GB4141．19—84) mm

注：
❶  材料：HT200；35；Q235。

❷  表面处理：喷砂镀铬(Ps／D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)：

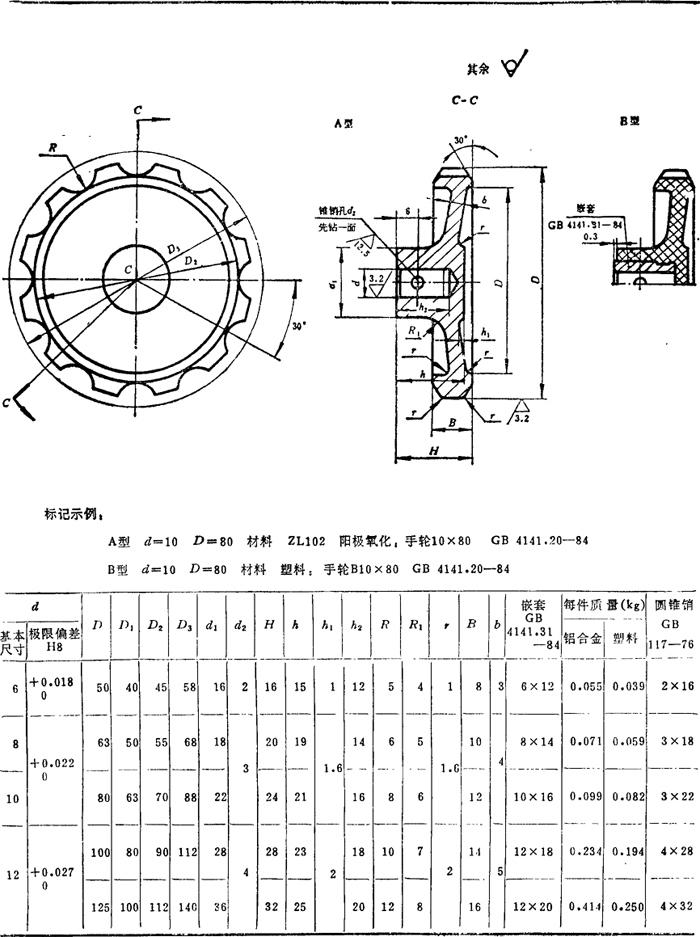

表4．22-22 小波纹手轮(摘自GB4141．20-84) mm

注：
❶  材料；ZL102；塑料。

❷  表面处理：ZL102为阳极氧化(D·Y)。

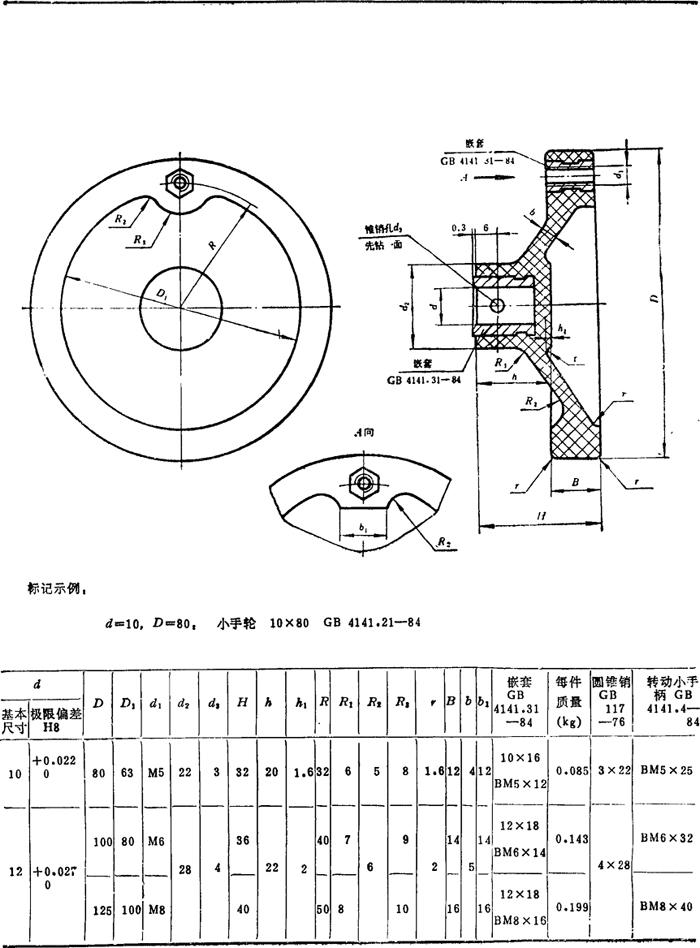

表4．22-23 小手轮(摘自GB4141．21-84) mm

注：材料：塑料。

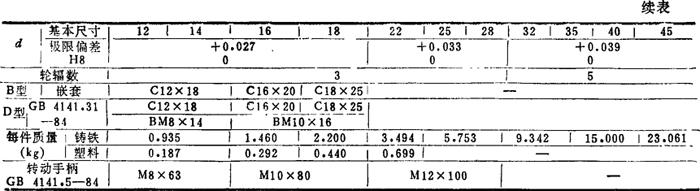

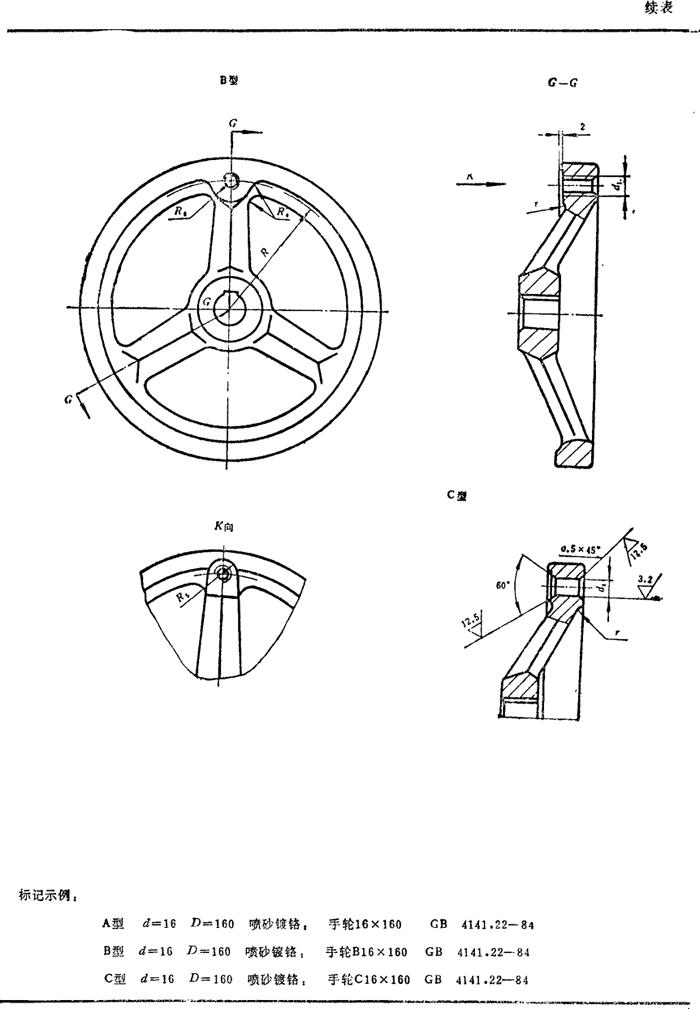

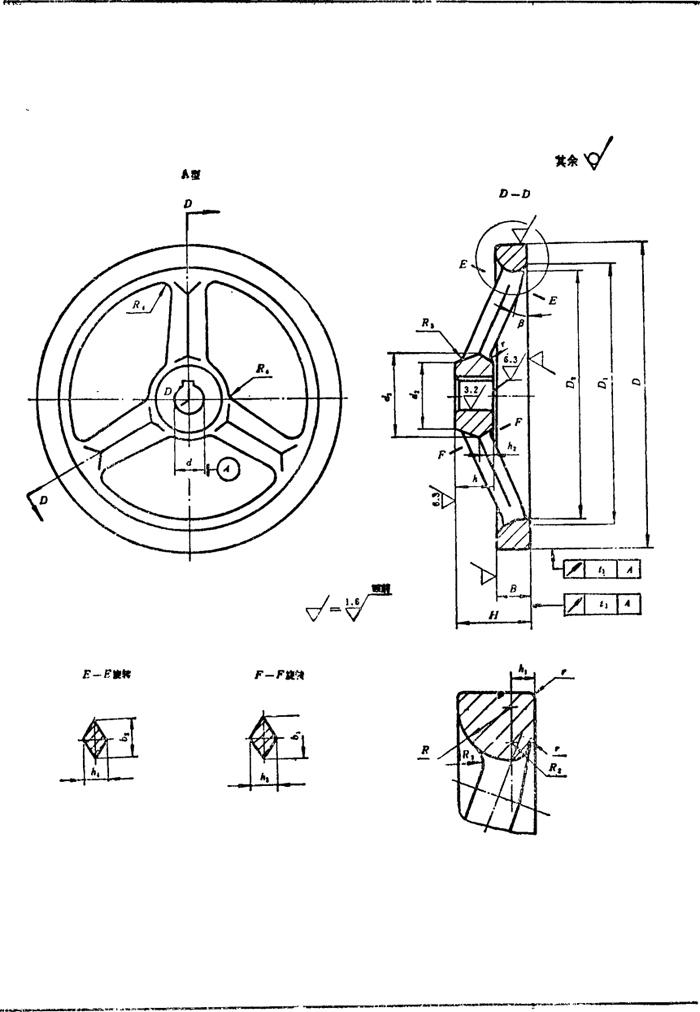

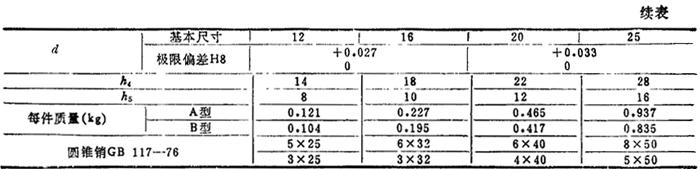

表4．22-24 手轮(摘自GB4141．22—84) mm

注：
❶  材料：HT200。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。

❸  轮缘外径D的跳动公差t₁及端面跳动公差t₂：D≤160mm时，t₁=0．20mm，t₂=0．40mm，D=200～320mm时，t₁=0．30mm，t₂=0．50mm。

❹  手轮分型面错位不大于0．5mm。

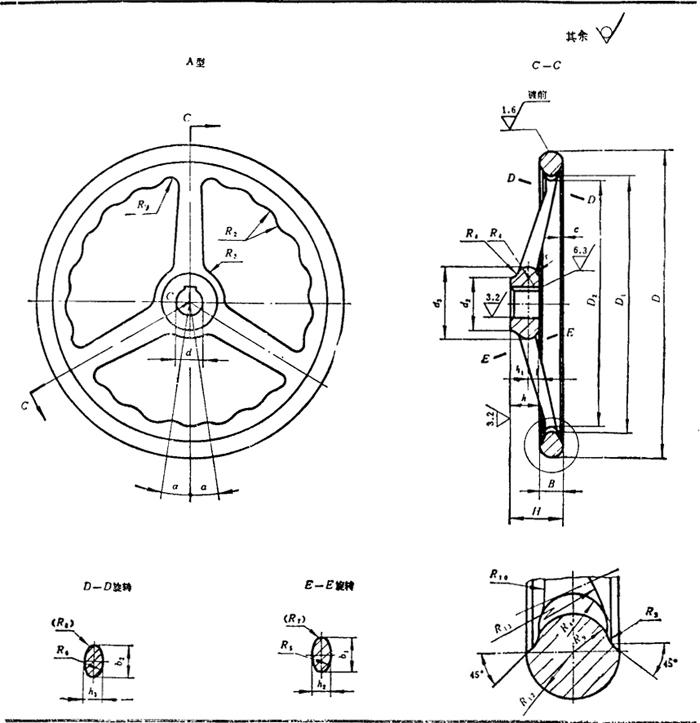

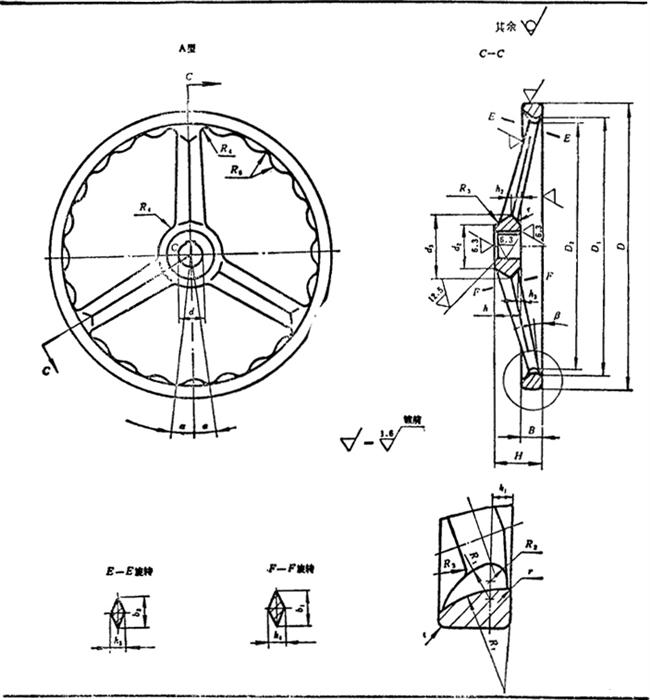

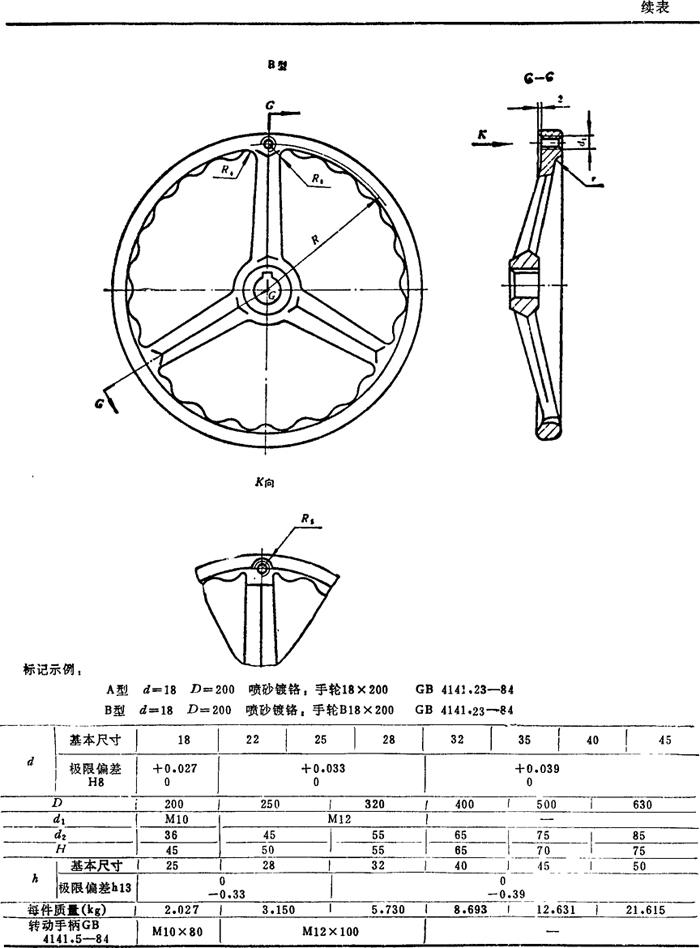

表4．22-25 波纹手轮(摘自GB4141．23-84) mm

注：
❶  材料；HT200。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。

❸  本表所列为波纹手轮的主要尺寸，其余尺寸查GB4141．23-84。

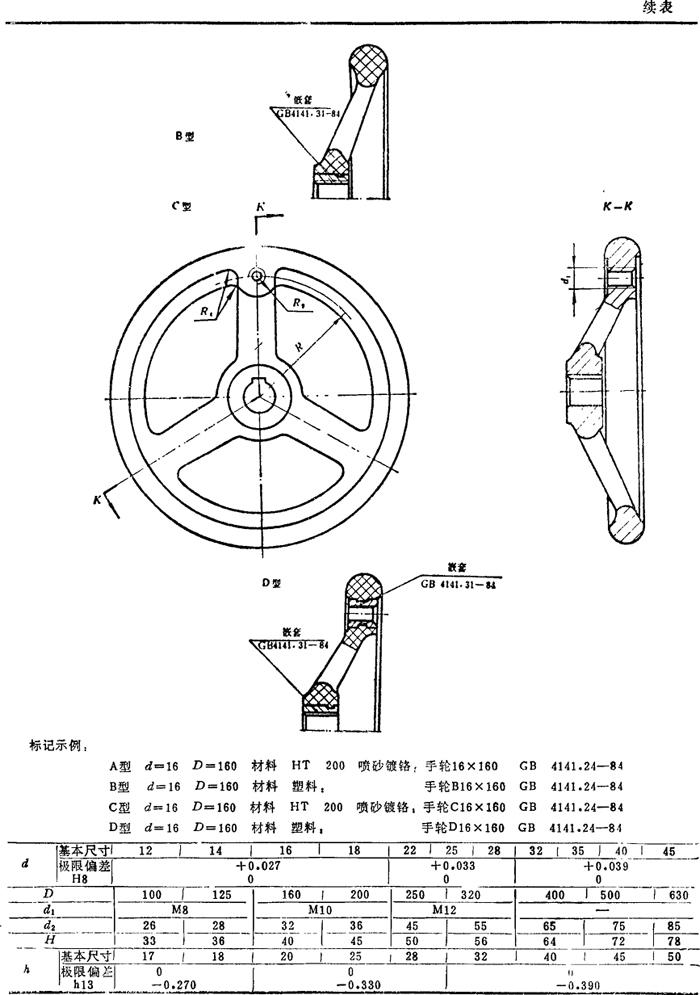

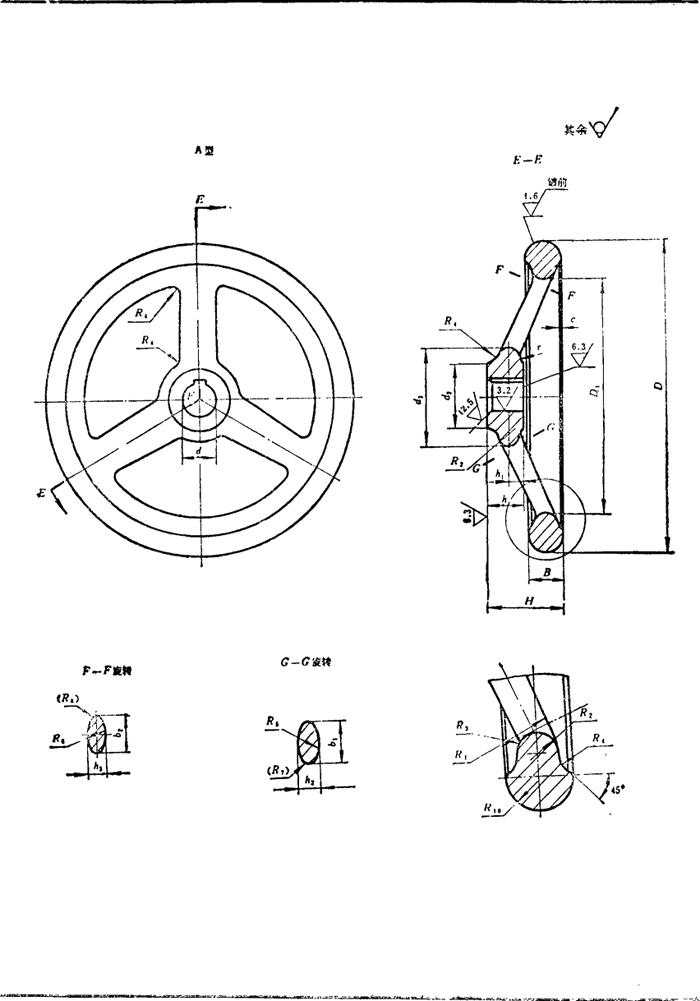

表4．22-26 圆轮缘手轮(摘自GB4141．24—84) mm

注：
❶  材料：HT200；塑料。

❷  表面处理：HT200为喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。

❸  本表所列为圆轮缘手轮的主要尺寸，其余尺寸见GB4141．24-84。

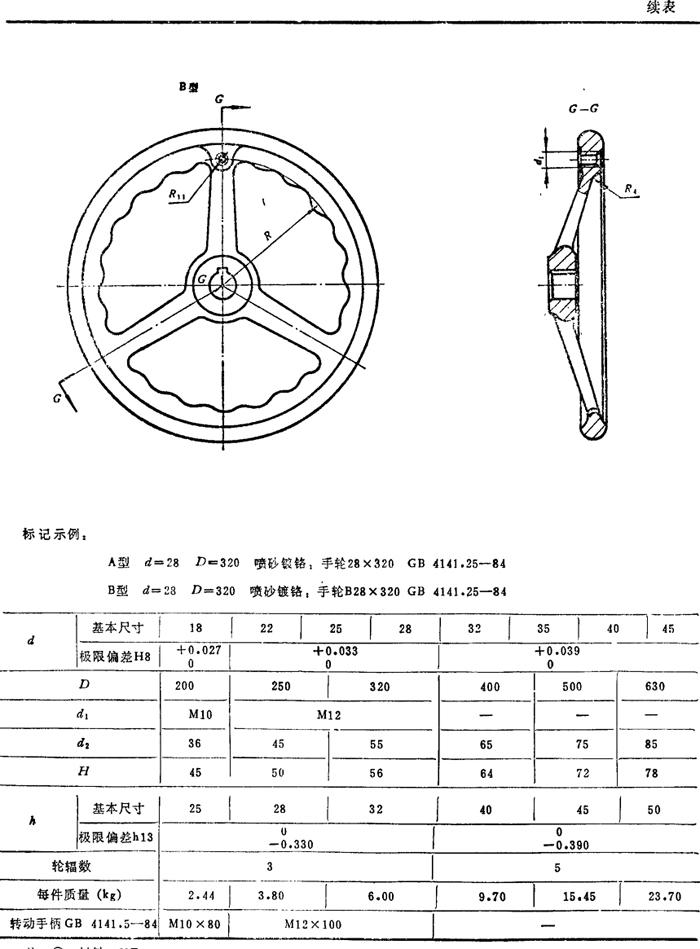

表4．22-27 波纹圆轮缘手轮(摘自GB4141．25-84) mm

注：
❶  材料：HT200。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。

❸  本表所列为波纹圆轮缘手轮的主要尺寸，其余尺寸见GB4141．25-84。

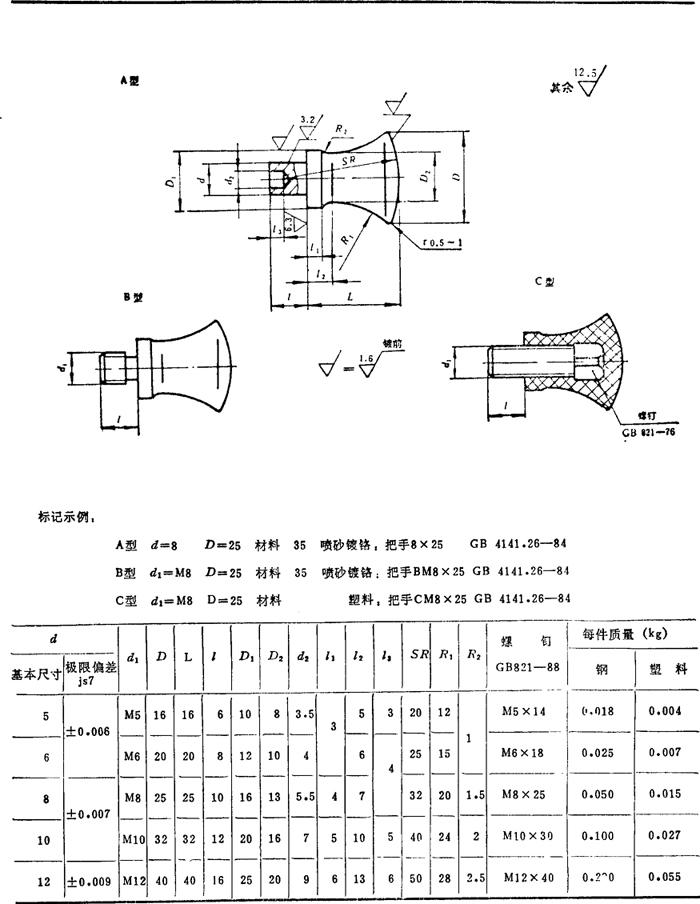

表4．22-28 把手(摘自GB4141．26-84) mm

注：
❶  材料；35；塑料。

❷  表面处理：钢件喷砂镀铬(PS／D·Cr)镀铬抛光(D·L₃Cr)；氧化(H·Y)。

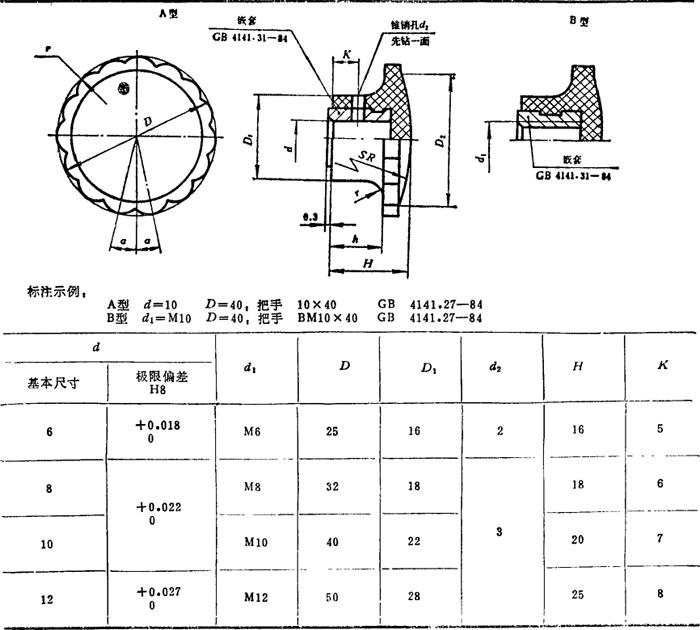

表4．22-29 压花把手(摘自GB4141．27-84) mm

注：材料：塑料。表中仅列出主要尺寸，其余尺寸见GB4141．27-84。

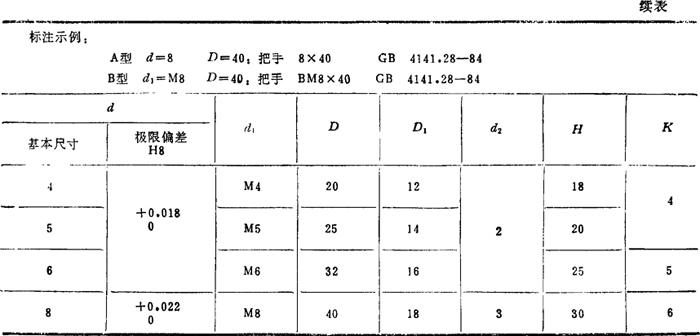

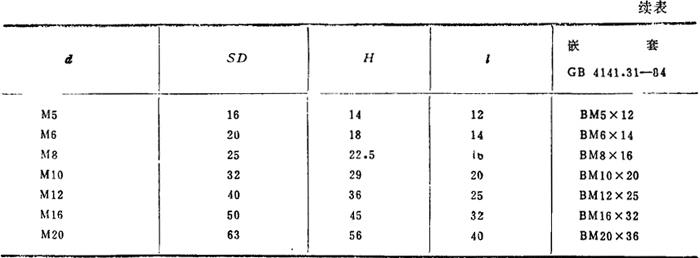

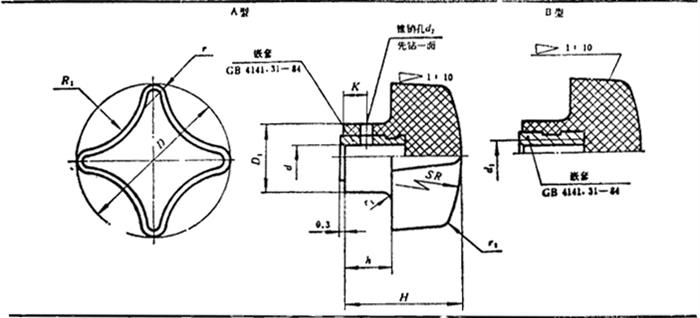

表4．22-30 十字把手(摘自GB4141．28-84) mm

注：材料：塑料。表中仅列出主要尺寸，其余尺寸见GB4141．28-84。

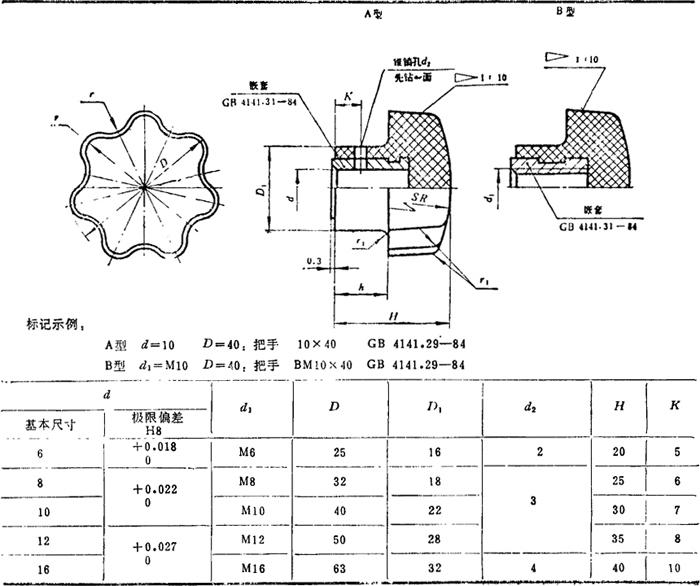

表4．22-31 星形把手(摘自GB4141．29-84) mm

注：材料；塑料。表中只列出主要尺寸，其余尺寸见G84141．29-84。

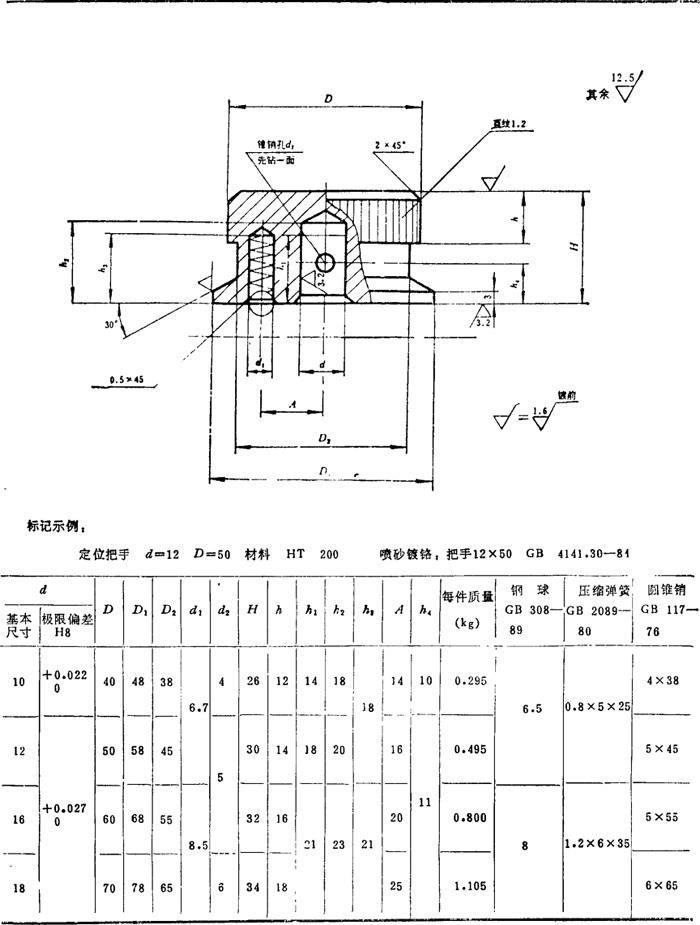

表4．22-32 定位把手(摘自GB4141．30-84) mm

注：
❶  材料，HT200；35；Q235。

❷  表面处理：喷砂镀铬(PS／D·Cr)；镀铬抛光(D·L₃Cr)。
