标准尺寸

---

标准尺寸适用于有互换性或系列化要求的主要尺寸，如安装尺寸、连接尺寸、配合尺寸及决定产品系列的公称尺寸等。其它结构尺寸也应尽量采用标准尺寸，但不含已有专用标准规定的尺寸。

在选用系列或单个尺寸或数值时，应先在R系列按R5、R10、R20、R40的顺序选取。如必需对数值圆整时，可在Ra系列并按同样相应顺序选取。标准尺寸规范见表1．10－19．

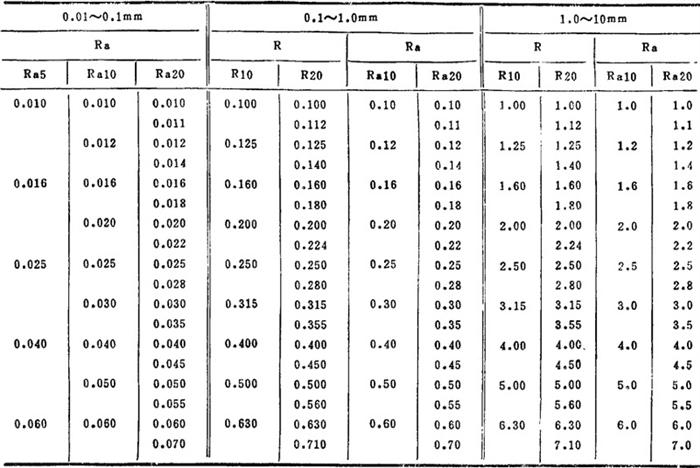

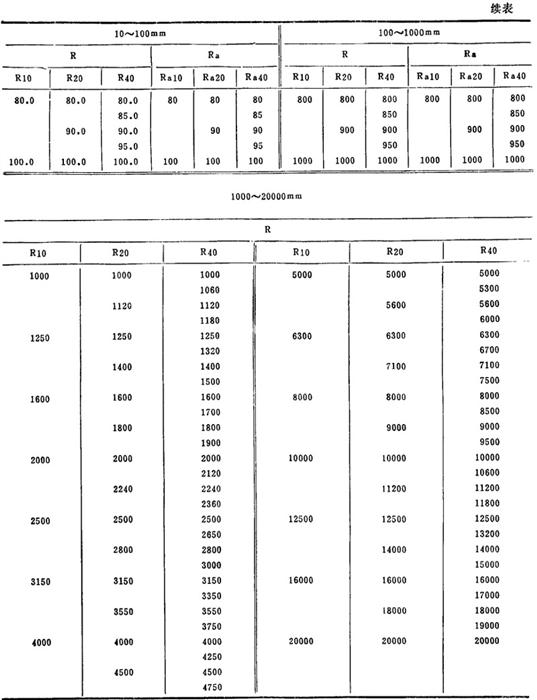

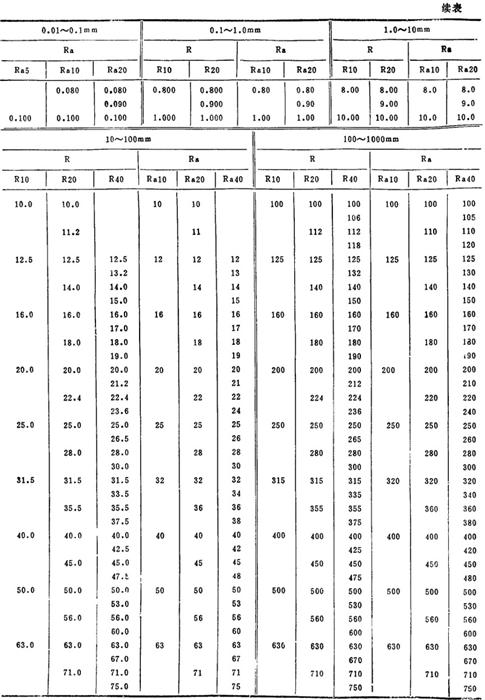

表1．10－19 标准尺寸

有关系列的选择推荐：一般机械的主要参数选R5～R10；专用工具的主要尺寸选R10；通用零件、工具和型材尺寸、铸件壁厚等选R20～R40(R40尽量少用)。
