最大弯曲应力的计算

---

式中 σ_w——管辊的最大弯曲应力(MPa)；钢管的许用弯曲应力［σ_w］=80MPa；

铜管的［σ_w］=20MPa；参考表2－3－22

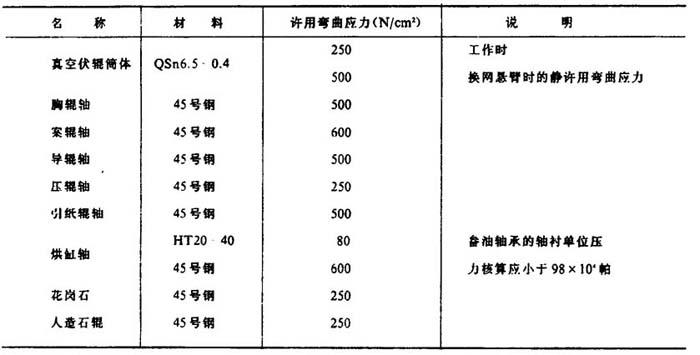

表2－3－22 各种辊筒轴颈危险断面的许用弯曲应力

M_max——辊面中部横截面上的最大弯矩(N·m)，对于受简单匀布载荷的辊筒(如案辊)可用下式计算：

q——辊筒上的匀布载荷(N／m)

G——管辊自重(N)

b——辊面宽(m)

98——管辊的匀布载荷安全裕量(N／m)，案辊取98N／m

l——轴承中心距(m)

W——截面模数(m³)

I——管辊在辊面中部横截面上的惯性矩(m⁴)

D——管辊外径(m)

D₁——管辊内径(m)
