曲柄摇杆往复运动机构

---

例5．2-34 颚式破碎机

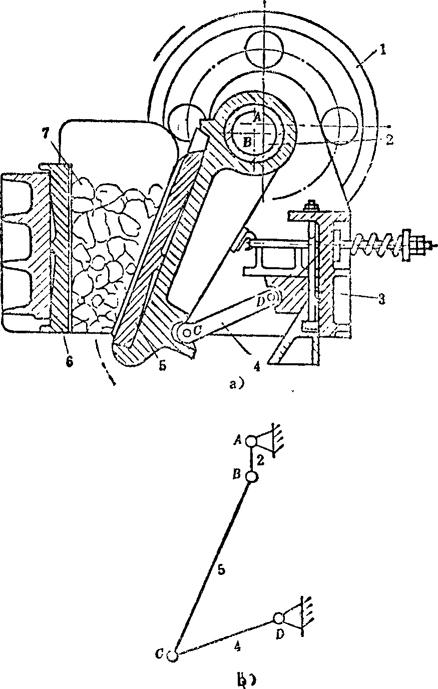

当电动机通过三角皮带轮1带动偏心轴2回转时，悬挂在偏心轴2上且下部与推力板4相铰接的活动颚板5作复杂的平面运动。固定颚板6和动颚5都有齿。当5作周期性往复运动时，和6时而靠近，时而离开。靠近时破碎物料，离开时物料靠自重自由落出。这种破碎机的主要部分为曲柄摇杆机构，偏心轴2相当于曲柄，长度为偏心距AB；动颚5相当于连杆，长度为BC；推力板4为摇杆，长度为CD。
