方锥管的设计计算实例

---

【说明】 方锥管进浆分布器的设计计算，除上述计算步骤及方法外，还可参考下述方法直接进行设计计算。

【例】 某厂新安装的1575卫生纸机网前箱采用了方锥管多管进浆形式，用δ=12mm硬塑料板拼焊，一侧焊Φ42mm塑料管12根作多管进浆。已知条件及参数如下：

纸机车速V=60m／min 抄宽B=1．70m

纸的定量q=22g／m² 回流比R=12%

溢流比Y=10% 上网浓度C=0．1%

成纸水分W=7%

试进行设计计算。

解：

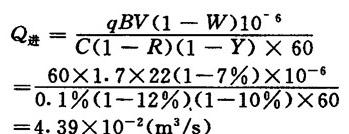

❶ 方锥管进浆量Q_进

❷ 进口端面尺寸确定

总管流速一般选2～3m／s，取μ=2．4m／s，则方锥管端面面积A₁：

进口端面长宽比一般为H／b=0．5，因利用原有材料，取b=95mm。则进口端号度H₁为：

❸ 回流端面尺寸确定

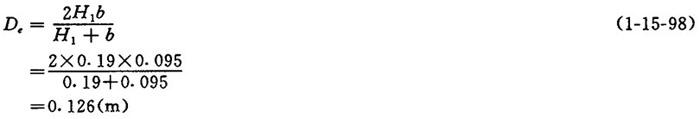

方锥管进口端水力直径D_e：

取方锥管长(可取网槽宽)L=2000mm，摩擦系数(0．012～0．015，低浓取上限，高浓取下限)f=0．015，则：

取浆料分配系数λ=R=12%，则回流端面面积A₀为：

回流端面长度H₀为：
