数控机床所采用的穿孔带代码

---

穿孔带是数控机床最常用的信息载体，由宽25．4mm、厚0．1mm、防油、高强度的不透光纸做成。纸带每行有8个大孔，通常称为8单位穿孔带。一行中的8个孔可以组成不同的穿孔图案，用以记忆字母．符号和数字等。按一定顺序排列的字母、符号和数字就组成了“字”．一个字可使数控机床完成一定的功能。例如，X+1270即是一个字，表示数控机床运动部分沿+X方向移动1270个脉冲。沿著纸带长度方向排列的孔称为列。8单位穿孔带共有8列。纸带上设有奇偶校验列，用以检查纸带、纸带阅读机等造成的错误。

字母、数字和符号在穿孔带上的安排形式称为编码。国际上常用的有EJA(Electronics Industris Association)编码和ISO(International Standard Organization)编码两种，见表8．5－5和8．5－6。

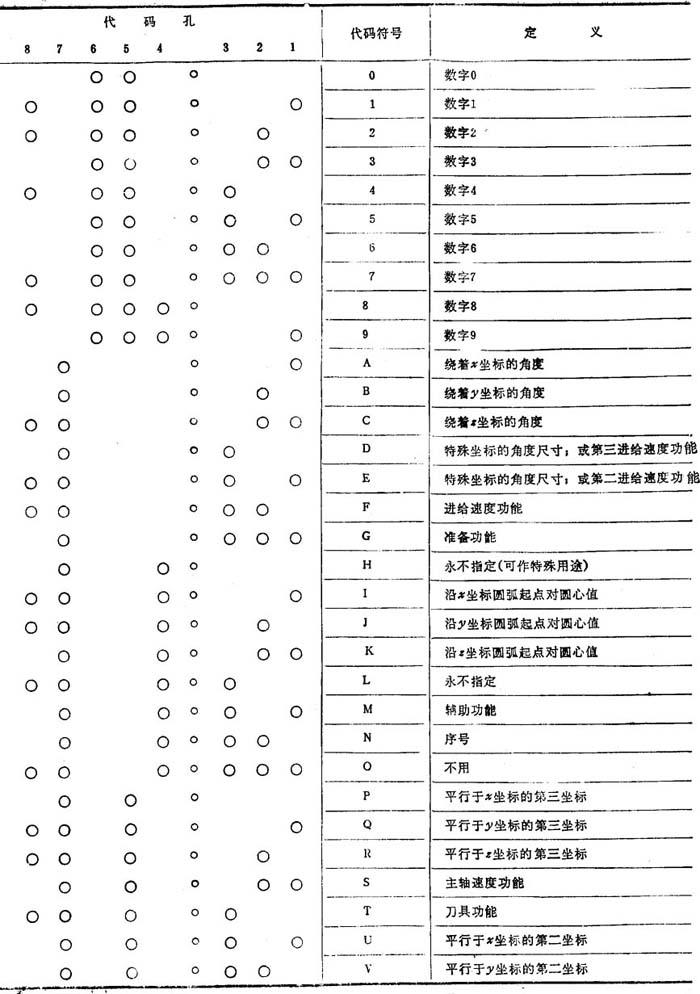

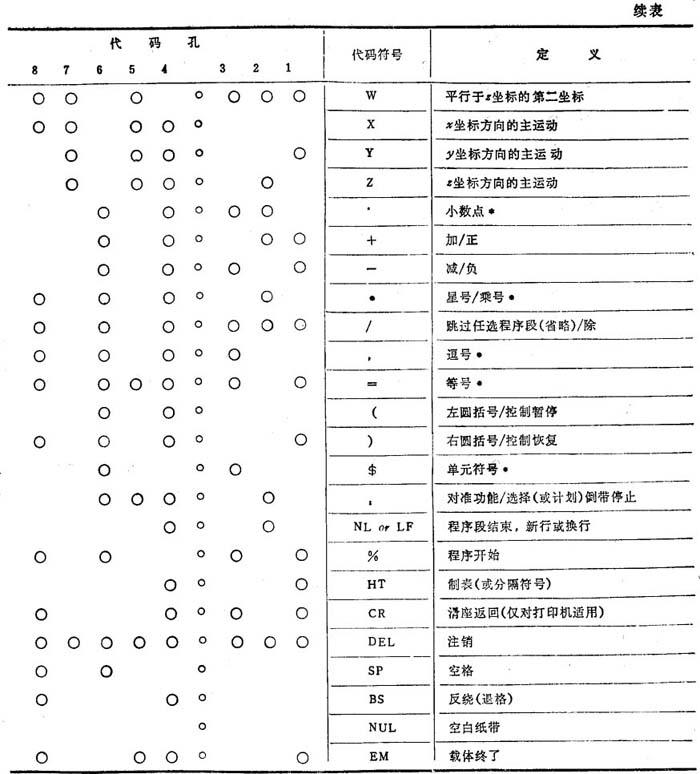

表8．5－5 数控机床用EIA编码表

*表示补充的不常用。

这两种编码的相同点，一是都有数字码、字母码和符号码，这些代码都是由BCD(Binary Coded Decima1)码表示的；二是在第三、第四列之间都有贯穿纸带全长的同步孔(或称中导孔)。而这两种编码的不同点有三：其一，EIA编码为补奇码，第五列为补奇列，而ISO编码为补偶码，第八列为补偶列；其二，1SO编码有特征可寻，即数字码的第五列和第六列都有孔，字母码的第七列有孔，而EIA编码无特征可寻；其三，EIA编码的第八列孔只用作程序结束符号，再去掉补奇列，其容量为2⁶=64，而ISO编码的容量为2⁷=128。可见，ISO编码优于EIA编码。
