改良的袋式磨木机

---

改良的袋式磨木机是水力操纵的双袋式磨木。这种磨木机集中了水力式和大北式磨木机的优点设计而成。操作全部自动化，只要料斗里保持有足够的木段就可以了。

图7-2-5为大北-水力式磨木机。磨石A装在轴B上，用法兰盘夹紧，轴装在巴氏合金轴承衬或减摩轴承上。磨木机的侧面机架形成磨木袋，每袋有水压缸C，活塞D和压板E。水压缸的加压由电联锁的磨木机控制单元自动控制。磨木机袋的上部有一料斗F，贮放待装木段，袋门G由水压缸H操纵，当压板E退回E处，袋门G自动退回，木段借重力落入磨木机袋中。袋门然后回到原位，料斗F再接受新的木段。料斗F的设计要使工人能看到袋中木段和在有卡住或堵塞时便于进行调整。电动或水力驱动的刻石装置J，在支架Ⅰ上装著刻石刀K，行走在滑杆N上。用手轮M控制刻石刀的进退。换石时，机架L要搬走，料斗和压板要拉开。这种磨木机使用木段长度从122至152cm。

这种磨木机可以单台或2台连接配1台同步电动机或1台水力涡轮机。图7-2-6表示一对磨木机A使用中间轴B和连轴器C连接，由一电动机传动。木段由水槽D输送，操作工在走道G上操作，通过斜槽E，将木段装入料斗。高、低压清水管和白水管安装在水槽下空间F。少数能力较大的工厂安装木段自动运搬系统。

图7-2-7为Tampella磨木机，也是一种水力操纵双袋式磨木机，袋设置在与水平面成7．5度角上。木段用自动装置或人工送到袋上的料斗。若用自动送料装置，所需劳力将减少到最低水平。木段自动从料斗装到磨木机袋里，装料时间15～20s。电动机负荷可以调整水压缸压力来控制。Tampella磨木机系列技术数据见表7-2-1。

❶ —基础板❷ —侧板❸ —中间板❹ —端板❺ —可调节的多孔底板❻ —梳板❼ —本体与料斗的中间板❽ —侧板❾ —梳板固定横梁 ⒁—加压板 ⒃—驱动加压板的液压缸 ⒄—喂木段闸门 ⒅—驱动喂木段闸门的液压缸 ⒆—加压板的活塞 ⒇—活塞杆❽ —活塞密封套 (22)—活塞密封垫圈 (23)—填料箱 (24)—高效液压制动器 (25)—橡胶消音环❽ —喷水管 (32)—刮板 (33)—程序控制阀 (34)—可调节的浆坑堰板 (41)—压力润滑油器供加压板和喂木段闸门滑轨上的润滑

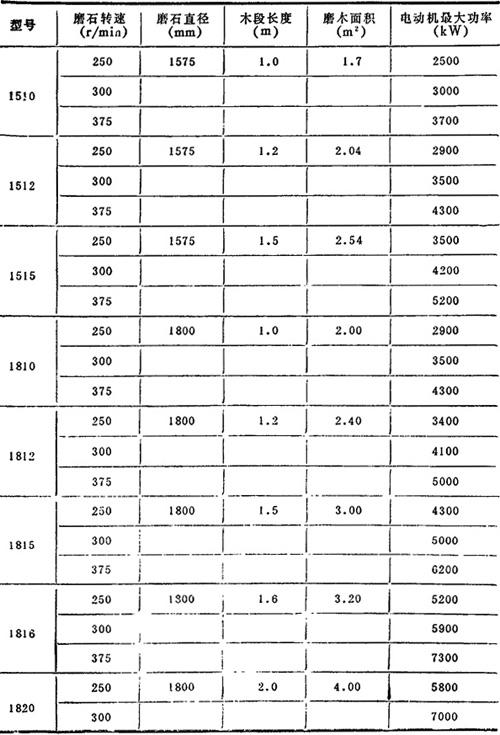

表7-2-1 Tampella磨木机系列技术数据
