摆动液压缸设计概要

---

摆动液压缸结构型式颇多。它的设计与一般液压缸相比有其特殊性。设计时，除了首先满足负载所需的最大摆角外，最重要的参数是输出转矩和输入流量。前者决定设计的摆动液压缸是否能拖动负载，后者则要求为使负载达到所需的角速度时液压系统应提供给摆动液压缸多少流量。各类摆动液压缸的输出转矩和输入流量的计算公式列于表25．5．1。

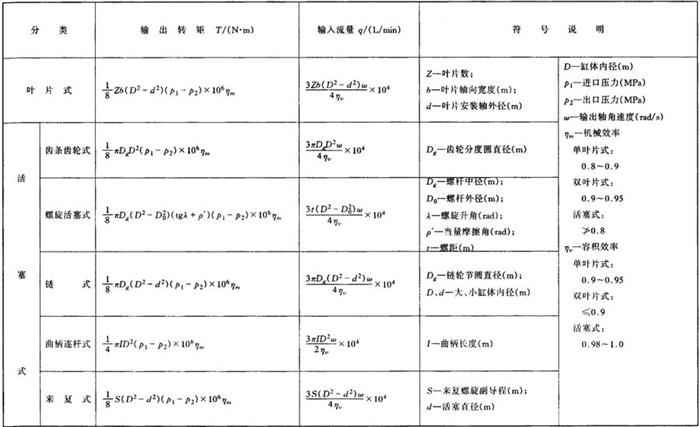

表25．5－1 摆动液压缸主要参数计算公式

下面以叶片式和活塞式中的来复式为例，介绍设计要点，供设计者参考。
