插装式方向流量阀

---

(1)北京液压件厂生产的力士乐系列方向流量阀

A．方向流量阀型号说明

(A)LC型插装件型号说明(方向流量阀)

(B)LFA控制盖板符号(方向流量阀)见表19．5－34。

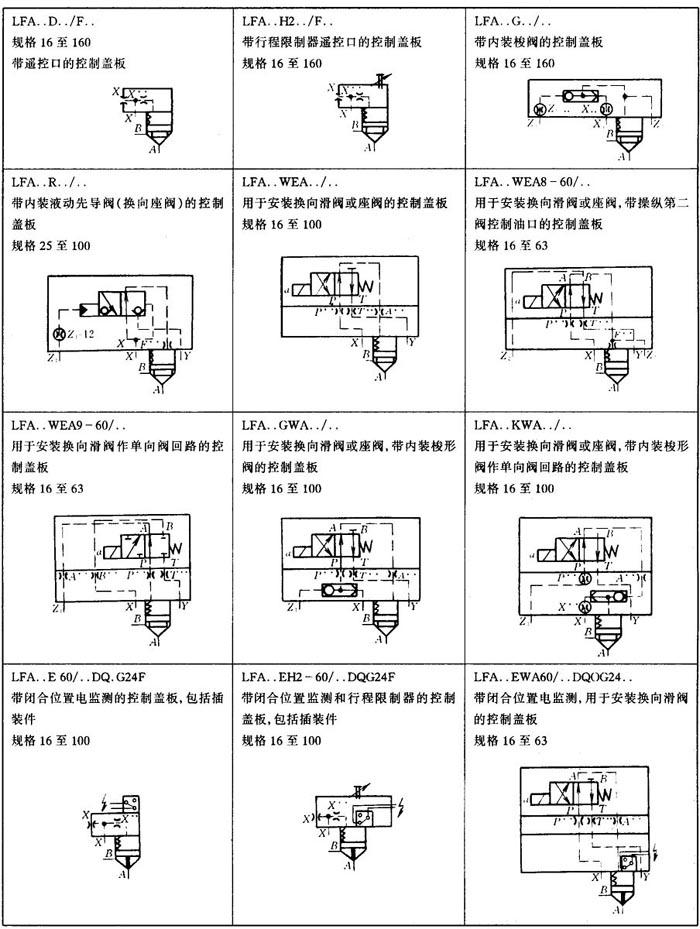

表19．5－34 LFA控制盖板符号

C．性能参数

a．介质

见表19．5－12。

b．LC型插装件工作压力

最高工作压力42MPa

c．LC型插装件流量

见表19．5－35。

表19．5－35 LC型插装件流量

D．方向流量阀外形及安装尺寸(LC型插装件)

(A)外形尺寸

见表19．5－36。

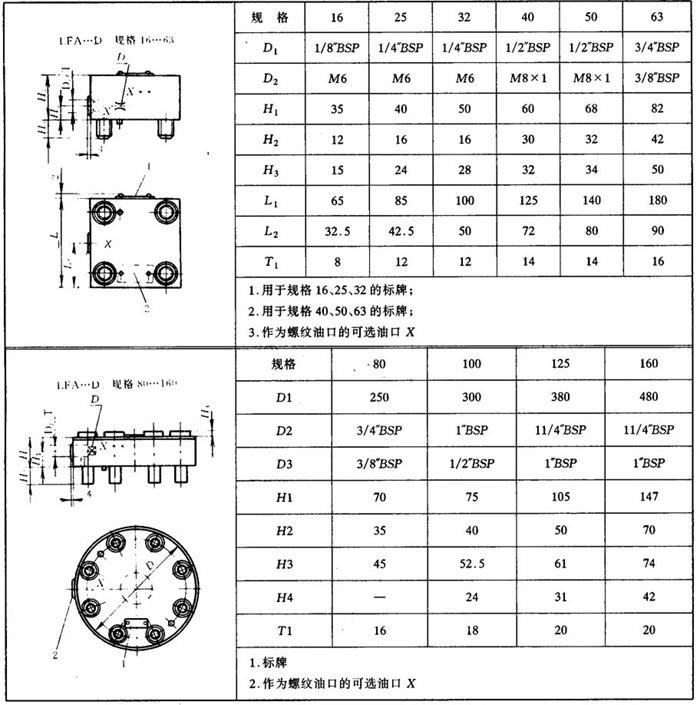

表19．5－36 方向流量阀(LFA型控制盖板)外形尺寸 单位：mm

(B)安装尺寸

16～100通径见表19．5－16，125和60通径见表19．5－37。

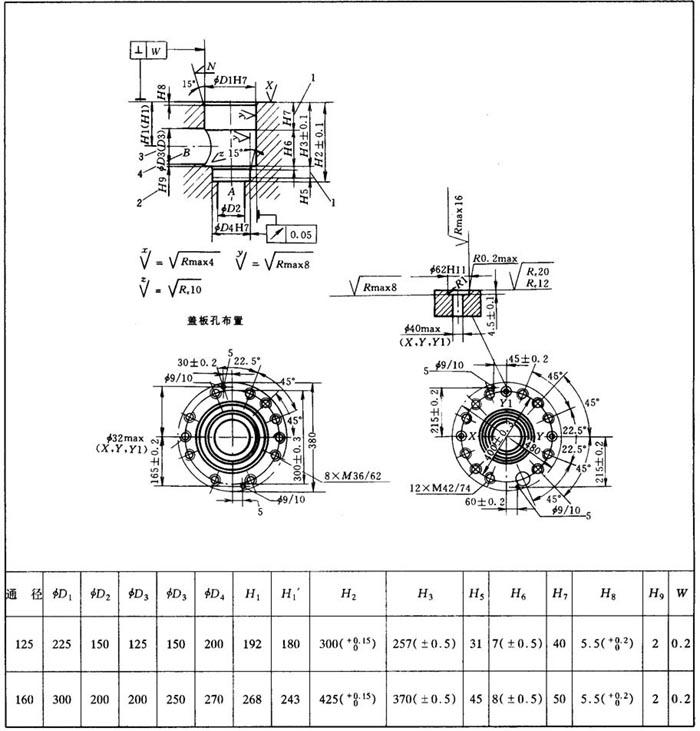

表19．5－37 方向流量阀安装尺寸(FC型插装件) 单位：mm

(2)七〇四所插装式方向流量阀

A．型号说明

(A)TJ型插装件(方向流量阀)型号说明

❶ 名称：插装件

❷ 通径：见表19．5－17

❸ 阀套型式

0——标准型(与无尾部阀芯配合的阀套)

1——与带尾部结构阀芯配合的阀套

3——减压阀型

5——弹簧倒置型

❹ 阀芯型式主代号

0——标准型(无尾部)

1——带锥型缓冲阻尼尾部

2——带双节流窗口尾部

3——减压阀型

4——带回节流窗口尾部

5——弹簧倒置型

❺ 阀芯型式辅助代号

(无)——标准型

C——侧向钻孔型(单向阀用)

G——带底部阻尼孔及O形密封圈

H——带O形密封圈

J——带O形密封圈及侧向钻孔型

R——带底部阻尼孔型

❻ 开启压力：见表19．5－18

❼ 面积比(α_A)：见表19．5－19

❽ 设计号：用于更改编号

❾ 密封型式

(无)——标准型(线密封型)

W——面密封型

❿ 材料

(无)——GCr1或40Cr

1——4Cr13或13Cr13

2——OCr17Ni7Al(沉浸硬化不锈钢)或9Cr18(不锈轴承钢)

(B)TG型控制盖板(方向流量阀)型号说明

❶ 名称：控制盖板

❷ 通径：见表19．5－17

❸ 盖板功能

D1——基本型，用于方向及单向控制

D3——内嵌梭阀，用于选择控制压力或控制方向

D4——内嵌两个单向阀，用于选择控制压力或控制方向

D5——带行程调节器用于方向及节流控制

D6——内嵌三个单向阀用于选择控制压力或控制方向

D7——内嵌梭阀用于构成液控单向阀

D8——内嵌液控先导阀用于液控换向

F1或F5——带回油口阀安装面用于方向控制

F2或F6——带回油口阀安装面用于方向及节流控制

F4或F7——带回油口阀安装面用于方向控制或压力控制的选择

F8——带回油口阀安装面及内嵌梭阀用于电磁先导液控单向阀

Q2——带球阀安装面用于方向控制

Q3——带球阀安装面及内嵌梭阀用于方向控制且带压力选择

Q4或Q5——带球阀安装面及行程调节器用于方向及节流控制

❹ 先导换向阀型式

W——滑阀式电磁换向阀

S——球阀式电磁换向阀

(无)——无换向阀

❺ 先导换向阀规格

3——通径NG6(ISO4401－3)

5——通径NG10(ISO4401－5)

(无)——无换向阀

❻ 调节形式

A——手轮调节器

B——带锁螺母

C——千分尺结构

D——带锁千分尺结构

(无)——无调节机构

❼ 压力级：见表19．5－20

❽ 介质

(无)——矿物油基工作液

W——水基工作液

❾ 设计号：用于更改编号

❿ 零件号

B．符号

(A)TJ型插装件符号(方向流量阀)

见表19．5－38。

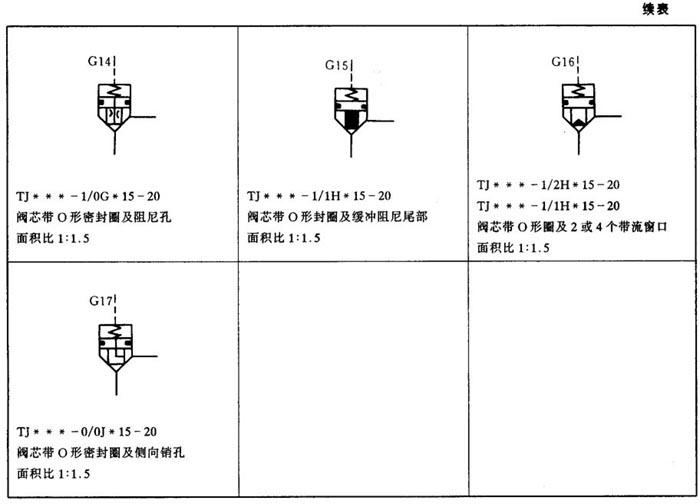

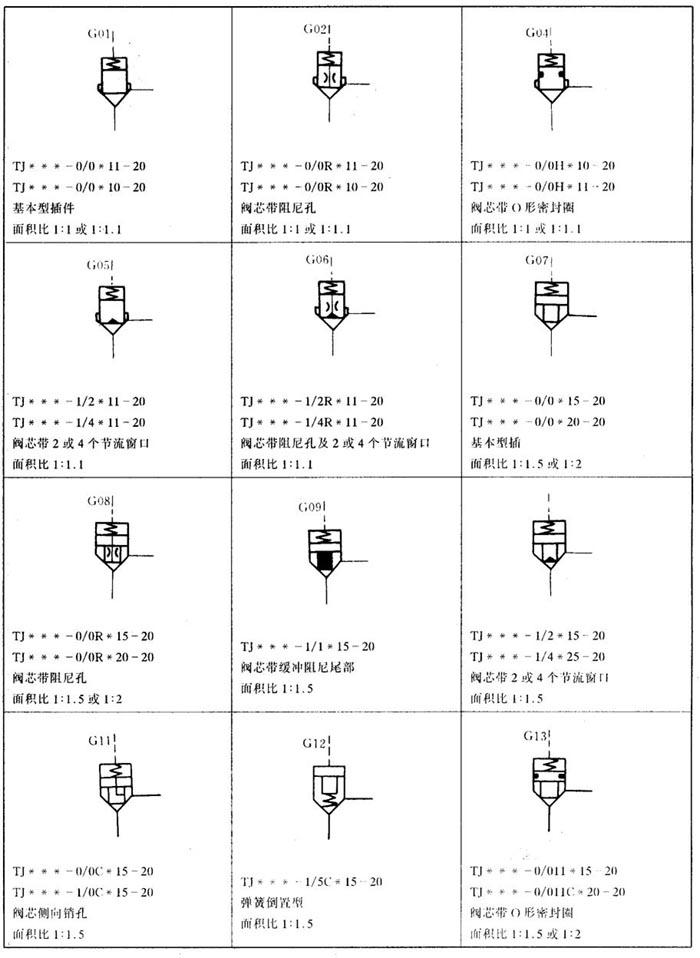

表19．5－38 TJ型插装件符号(方向流量阀)

(B)TG型控制盖板符号(方向流量阀)

见表19．5－39。

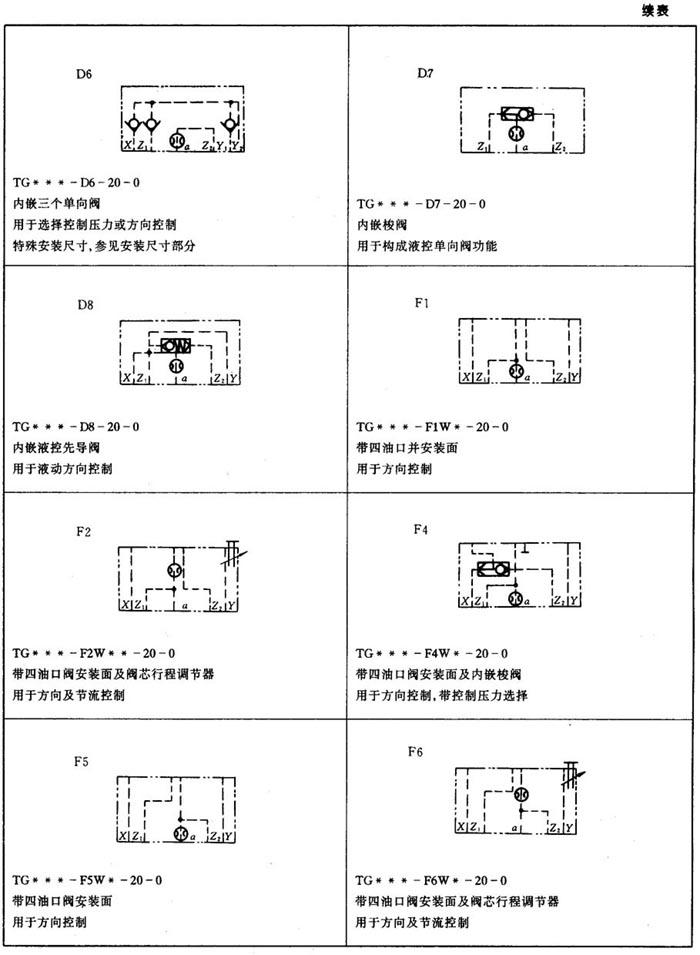

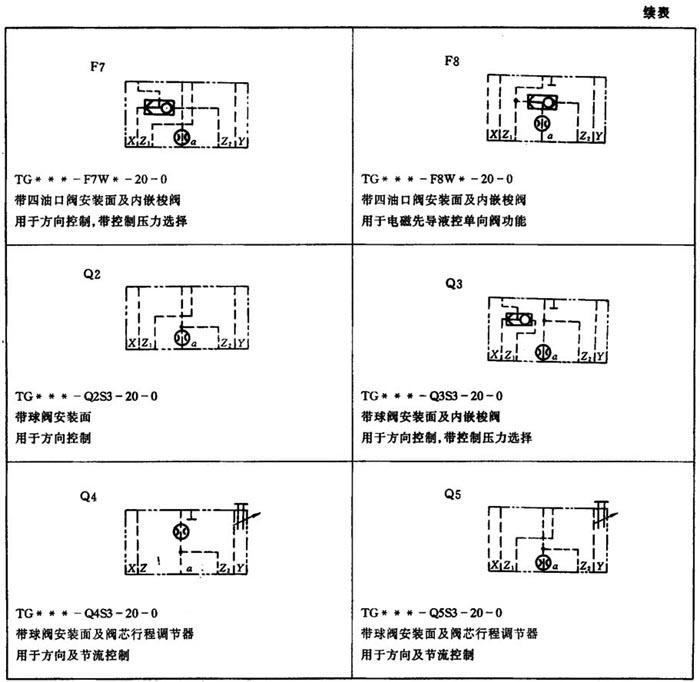

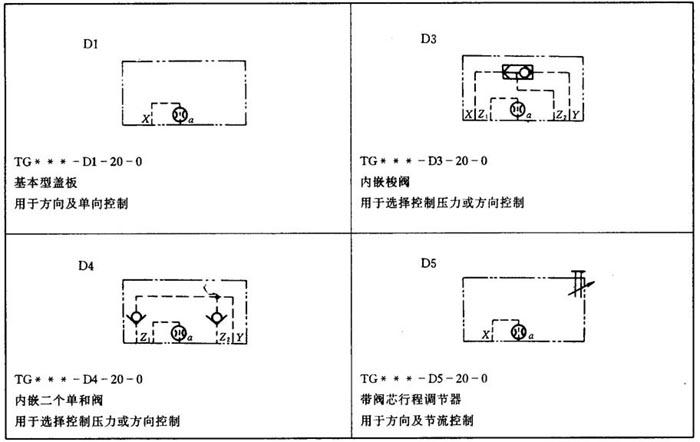

表19．5－39 方向控制盖板符号

C．性能参数

(A)介质要求

介质类别：矿物油；水一乙二醇；油包水或水包油；乳化液

温度范围：－20～70℃

粘度范围：13～380mm²／s

过滤精度：25μm

(B)TJ型插装件流量

见表19．5－23。

(C)TJ型插装件工作压力

最高工作压力为31．5MPa

C．方向流量阀外形及安装尺寸(TJ型插装件)

(A)外形

见表19．5－40。

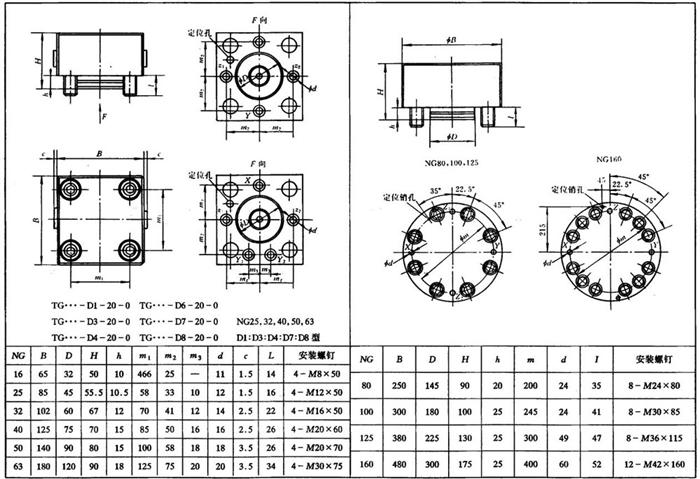

表19．5－40 方向流量插装阀外形尺寸(TG型控制盖板)

(B)安装尺寸

16～160通径见表19．5－29，125和160通径安装尺寸见表19．5－38。
