控制变压器容量的计算

---

机械设备使用的控制电器较多，且线路比较复杂，最好采用经变压器降压的控制电源。控制变压器的容量，可根据以下条件选择：

❶ 变压器的容量S_b应能满足控制线路在最大工作负载时所需的功率，即

Sb≥K_b∑S_xc (8．4－27)

对于交流电磁电器，S_xc应取该电器的吸持功率(视在)；K_b为变压器容量的储备系数，一般取1．1～1．25，当变压器在最大负载时的工作时间比变压器的工作周期较短时，可取较小值。

❷ 变压器的容量，应能保证已吸合的交流电磁电器在起动其他电磁电器时仍能可靠地保持吸合，同时又能保证其他起动电磁电器也能起动吸合。这一条件可表示为

S_b≥0．6∑S_xc+0．25∑S_f0+0．125K_L∑S_d0

(8．4－28)

式中 ∑S_lq为所有同时起动的交流接触器、交流中间继电器在起动时所需的总功率(VA)；∑S_d0为所有同时起动的电磁铁起动时所需的总功率(vA)；K_L为考虑电磁铁的工作行程L_g与额定行程L_g之比的修正系数(L_g／L_a=0．5～0．8时，K_L=0．7～0．8；L_g／L_。＞0．9时，K_L=1)；∑S_xc－－起动时已吸合的电器。式中的第一项系数0．6，是按电磁器件起动时，由于负载电流的增加而使变压器的次级电压下降约为额定值的20%，所有吸合的电磁电器一般都不致释放而考虑的。第二项系数0．25和第三项系数0．125均为经验系数值，是从交流接触器、继电器和交流电磁铁在保证起动吸合的条件下，变压器的容量一般只需该器件起动功率(视在)的25%和12．5%而确定的。

变压器所需容量，应由(8．4－27)和(8．4－28)两式中所算出的最大容量决定。常用交流电磁电器的起动与吸持功率(均为视在功率)见表8．4－15。可以看出，一般交流接触器和继电器的S_qd／S_xc≈6，而交流电磁铁的S_qd／S_xc≈12。考虑这样的比值关系后，式(8．4－28)可化简为；

S_b≥0．6∑S_xc+1．5∑S_xc(ad) (8．4－29)

式中∑S_xc(od)为同时起动电器的总吸持功率(视在功率)。

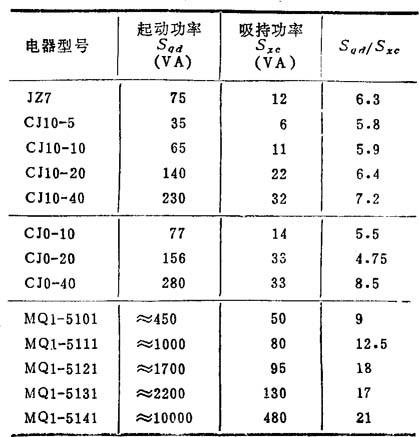

表8．4－15 常用交流电磁电器的起动与吸持功率
