排列图

---

亦称“巴雷特图”。

通常指分析影响产品质量主要因素的一种图形。首创于意大利经济学家巴雷特(Pareto)用来分析社会财富分布状况。

继后美国质量管理学家朱兰(J．M．Juran)以其原理应用于质量管理。

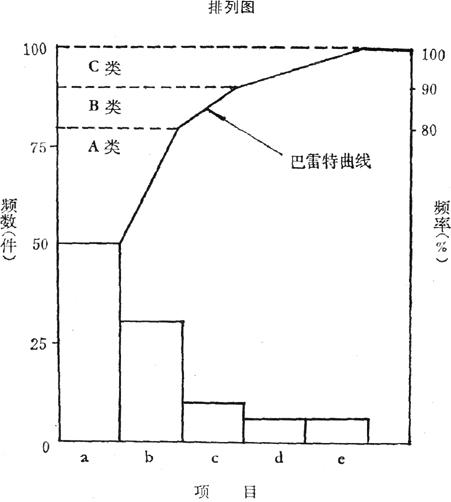

图形的左边纵坐标表示频数(如废品件数、金额等)，右边纵坐标表示频率(以百分比表示)；横坐标表示影响产品质量的各个因素，按影响程度的大小，自左到右顺次排列，用直方条形表示，条形宽度相等，并列。

条形的高度表示各个因素的影响程度。曲线表示各因素影响程度的累计百分比。因为是累计数，故曲线向上升。这条曲线称巴雷特曲线。

通常把累计百分比分为三类：A类数值自0－80%，是影响的主要因素，只有一、二个原因；B类累计数在80－90%，为次要因素；90－100%为C类，在这一区间的因素是一般因素。

排列图可画多张，逐步深入分析。

根据第一张图找出的主要因素，再对这一主要因素深入分析，画出第二张图，这样继续地深入地作图分析，做到更细致、具体，针对主要原因和要害问题，提出改进意见。
