技术参数

---

单级、两级两个系列的NGW－L型立式行星减速器(JB3724－84)，适用于高速轴最高转速不超过1500r／min、齿轮圆周速度不超过15m／s、工作环境温度为－40～45℃的场合，可正反两向运转。

NGW－L型立式行星齿轮减速器代号示例：

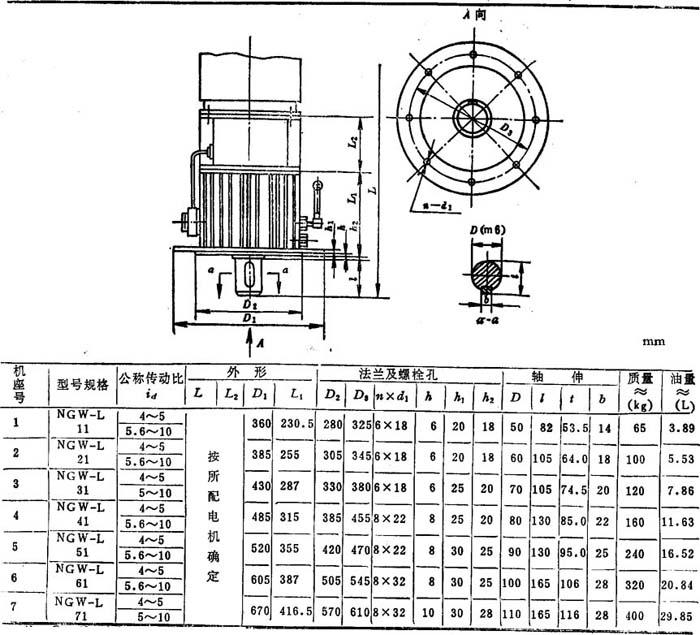

表6．4－32 NGW－L型单级减速器外形、安装尺寸(摘自JB3724－84)

注：
❶ 所配电机型号规格确定后再定L、L₂之尺寸

❷ 表中质量不包括电机质量。

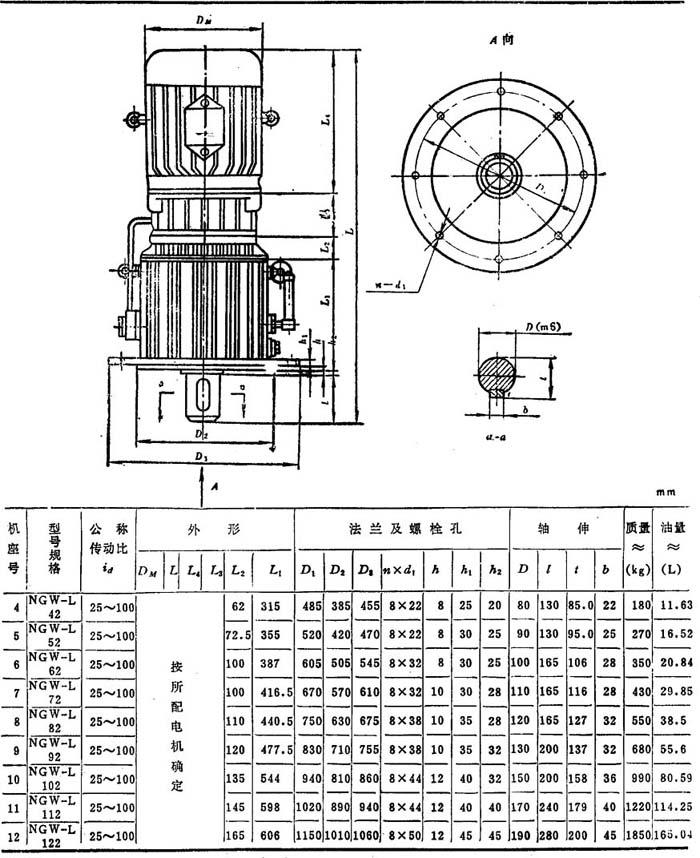

表6．4－33 NGW－L型两级减速器外形、安装尺寸(摘自JB3724－84)

注：所配电机型号规格确定后再定D_M、L、L₄及L₃之尺寸。表中质量不包括电机质量。
