技术参数

---

ZDH、ZLH、ZSH型圆弧圆柱齿轮减速器(JB 1586－75)和ZD、ZL、ZS型渐开线圆柱齿轮(软齿面)减速器(JB 1130－70)，适于减速器齿轮圆周速度不大于18m／s、高速轴转速不大于1500r／min、工作环境温度为－40～+45℃的场合使用，可正、反两向运转。

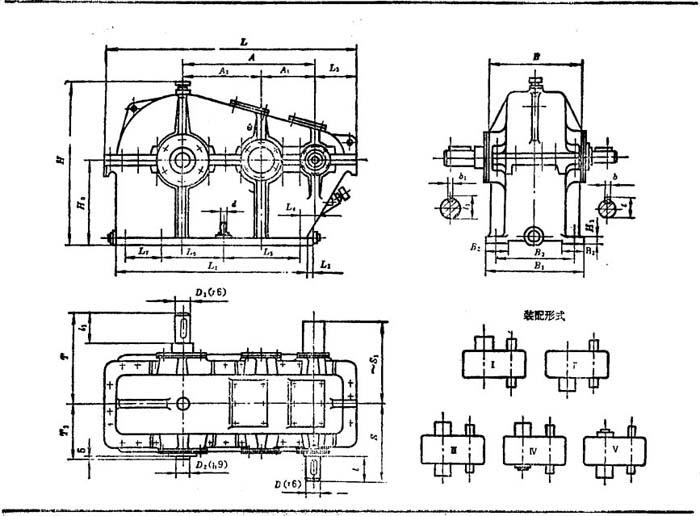

圆弧圆柱齿轮减速器的代号示例：

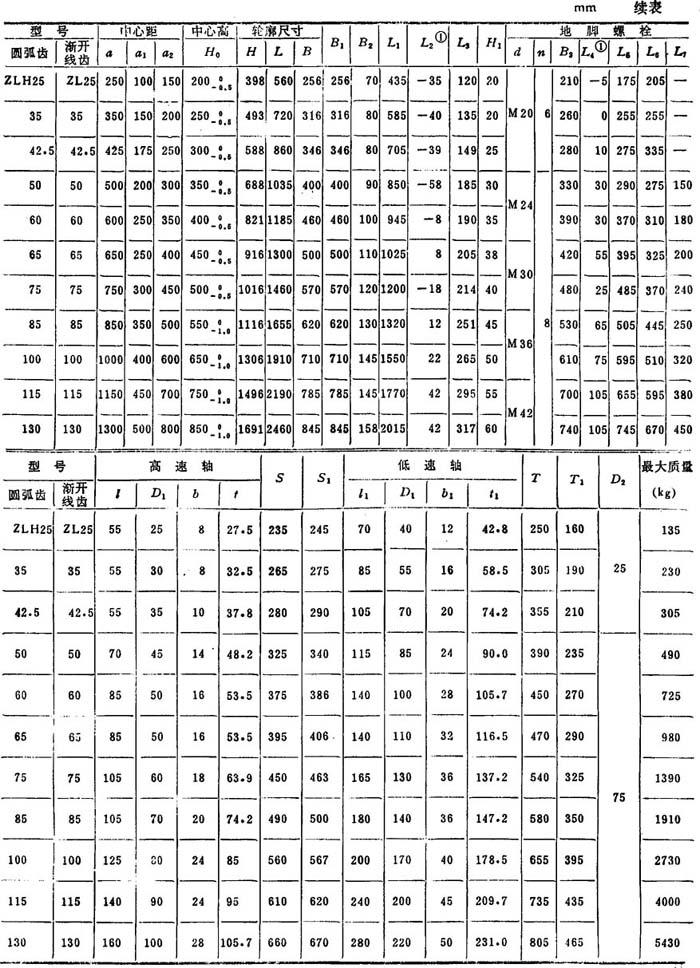

注：
❶ 栏内带负号的尺寸在高速轴轴心线的右侧。不带负号的尺寸位置与图示位置相同。

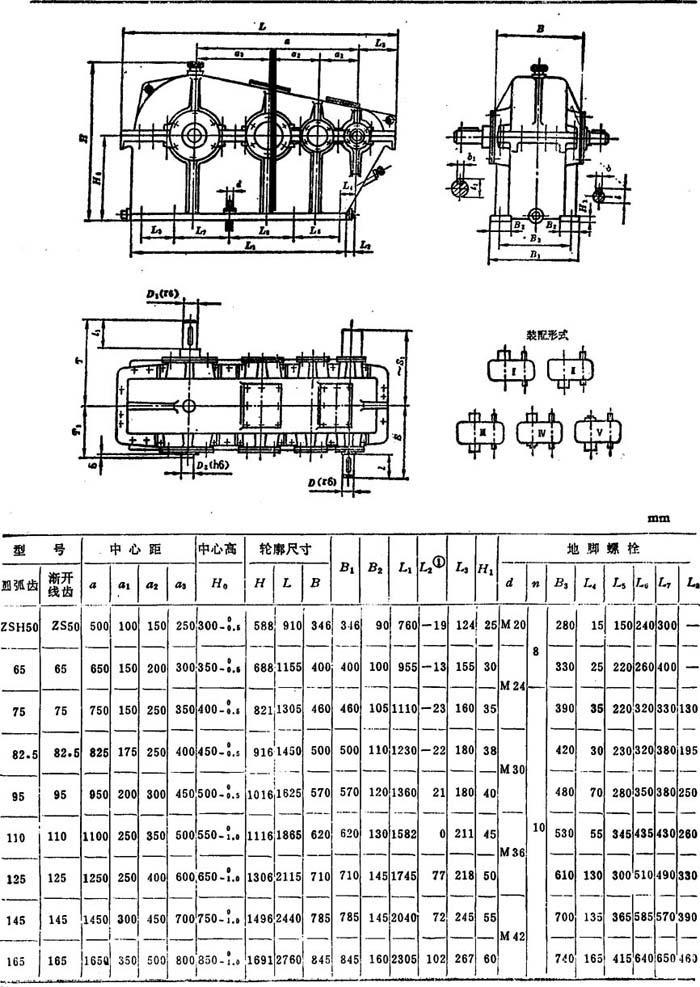

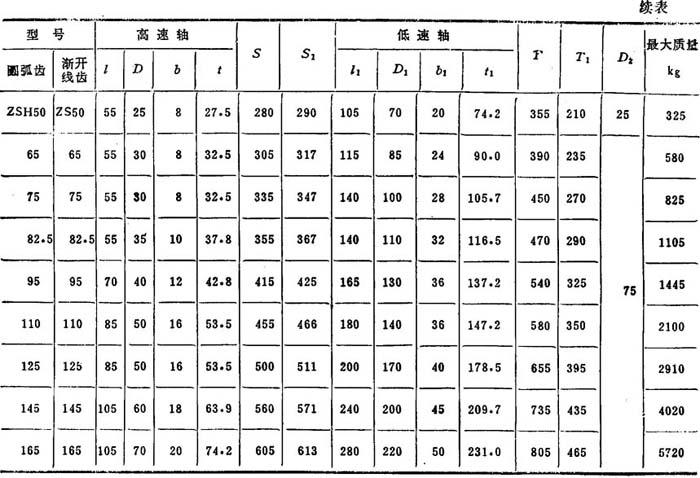

表6．2－43 ZSH型ZS型减速器外形、安装尺寸及装配形式(摘自JB1586－75，JB1130－70)

注：栏内带负号的尺寸在高速轴轴心线的右侧，不带负号的尺寸位置与图示位置相同。
