成形喷水管

---

1．成形喷水管的结构及规格示例

成形喷水管的结构与一般喷水管无本质上的区别，它是横向排列在网的上方，管子可用不锈钢管或塑料管，管径约为30mm，孔眼的直径为1～3mm，间距为10～30mm，与纸张的品种有关。几种纸张使用的孔径与间距的示例如表11－3－53所示。

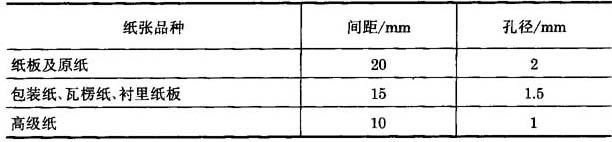

表11－3－53

成形喷水管钻孔时应注意所有钻孔的中心线必须准确地位于同一平面上，孔的外缘及内缘都不容许带有毛刺。

2．使用成形喷水管应注意的问题

(1)成形喷水管的位置与喷射角度

成形喷水管与网的距离一般为300～600mm，以90°～110°(不得与运行方向呈逆向)的角度喷射直径为1～3mm的针状平行水柱至纤维层。

(2)喷水量与喷水压力

喷水量应调节到使喷水孔恰好能喷出连续水柱、喷水压力为0．153～0．255MPa。喷水压力、孔径与每孔的喷水量的关系如表11－3－54所示。

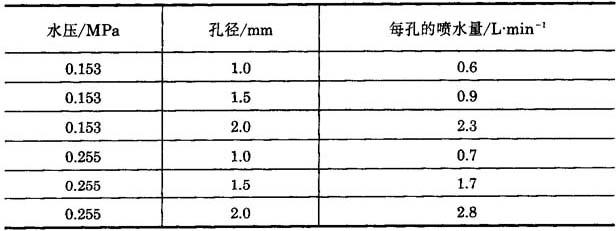

表11－3－54 喷水压力、孔径与每孔的喷水量关系

(3)成形喷水管使用根数和排列

成形喷水管的作用是使从流浆箱堰口开始一直到成形区末端在网面上均能形成条纹状浆流，并使条纹状浆流的浆峰和浆谷产生交替变化，从而出现以重复涡流形式反映出来的湍流，产生涡流剪切力以分散纸浆悬浮液中的纤维絮聚物，达到改善纸页成形的目的，因此一般第一根成形喷水管装在流浆箱唇板口到成形板的后缘之间，其余的喷水管的位置，要通过实验来确定。第二根喷水管应该装在第一根成形喷水管产生的条纹浆流消失以前的部位上，第三根喷水管也按同样的原则安装。
