常用电工仪表的分类及其符号的意义

---

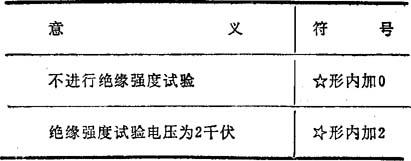

通常将用于电气工程测量的仪表称作电工仪表。常用电工仪表的分类见表8．1－12，准确度等级、准确度等级符号、工作位置符号和绝缘强度符号分别见表8．1－13～8．1－16。表8．1－13中表示等级数的数字愈小，准确度就愈高。例如用0．1级和2．5级同样为10安量程的电流表分别测量8安的电流，0．1级表可能产生的相对误差为±0．00125安，而2．5级表可能产生的相对误差为±0．03125A。另外，对同一只仪表，用小的量程测量比用大的量程测量准确度要高。例如用1．0级量程为0～5～10V的电压表测量4V的电压，当用10V量程时可能产生的相对误差为0．025V，而当用5V量程时产生的相对误差可能只有0．0125V。因此，选择仪表的量程通常应以被测量偏转到满刻度的1／2或2／3以上为宜(万用表欧姆档除外)。

表8．1－12 常用电工仪表分类
