对旧式锅炉进行技术改造，以提高出力和热效率

---

1。炉膛改造：

根据燃煤的不同品种，通过有关的热力计算，适当地改造炉膛，以满足不同燃烧方式及热交换器的需要。

表14-2-140、14-2-141、14-2-142、14-2-143可供锅炉改造时参考。

(1)链条炉拱型的基本尺寸如表14-2-140所示。

表14-2-140

(5)蒸汽带水量与蒸汽空间高度的关系，如图14—2—69所示。

(6)蒸汽带水量与炉水含盐量的关系如图14—2-70所示。

D₁，D₂—锅炉蒸发量

4．相对水容量

锅炉内所装水量(指汽包一半、水联箱，水管、省煤器等)和它每小时蒸发水量之比为相对水容量。在锅炉改造时，应对其相对水容量进行核算，因为当汽包里负荷变动和给水量变化时，它关系到能否始终给水，以保证锅炉运行的安全可靠。一般经验推荐相对水容量的数值为1∶0．6～0．8。

5．水冷壁水循环系统

(1)配管截面积应保持下列比例关系：

f下降管∶f上升管∶f水汽排出管=0．20∶1．00∶0．30

当循环回路大于10m时，这一比例可以变为：

f下降管∶f上升管∶f水汽排出管=0．25∶1．00∶0．35

(2)受热管的安装位置：不可平置或者与水平面夹角α＜9-～10。合理安装角度应该≥10～15°。

6．汽包内几个常用流速参考数据(表14—2—147)

表14-2—147

11．—些经验数据

下述一些经验数据，可供选用：

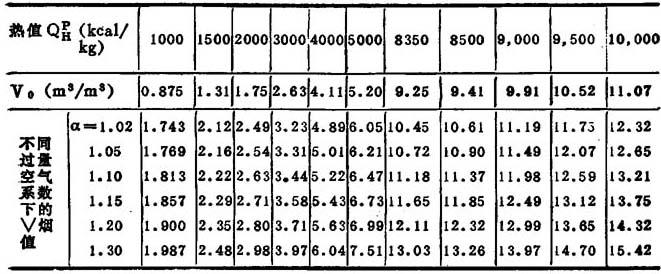

(1)每公斤煤碳燃烧所产生的烟气量，见表14—2—150。

表14-2-150

注：1kcal=4．1868kJ

(4)每蒸发1吨蒸汽所需要的数据(概算)如表14-2-153所示。

表14-2-153

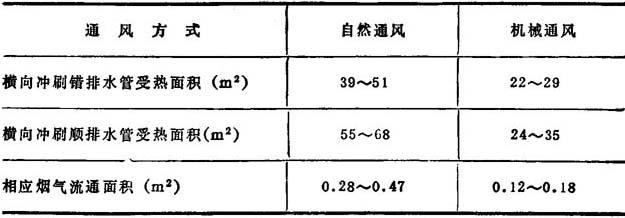

(5)每时产生一吨蒸汽所需对流受热面(Φ51管)如表14—2—154所示。

表14-2—154

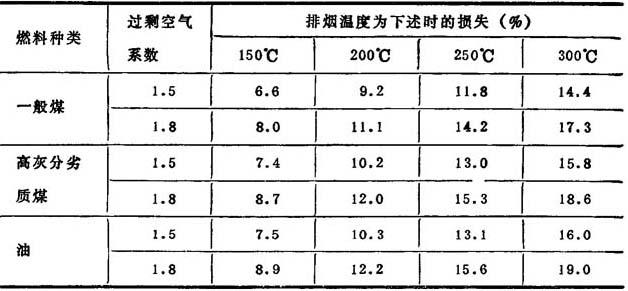

(6)排烟损失的估算如表14-2-155所示。

表14-2-155
