实验室用打散设备

---

在测定纸浆或纤维的某些性质以及进行实验室打浆之前，纸浆一般需要打散，把交织的纤维在水中通过机械处理使其分离而不改变纤维的结构性质。通常采用的打散器如下：

1．型式一

(1)设备结构

一种英国标准打散器如图10—1—127所示。

左图a为工作时示意图；右图b为打开时示意图

1—容器 2—助筋 3—搅拌器 4—容器顶盖 5—可折叠的打散器顶箱 6—抬起按钮 7—计数器

❶ 容器内径为152mm，内部高为190mm，肋筋的正方形断面边长6．4mm；各肋筋间隔相等，容器的内壁上附著螺旋形肋筋路线，每一条肋筋由底下32mm开始至顶部57mm为止，其长度为围绕容器半周。各肋筋的末端是圆形，其半径为0．3mm。

❷ 搅拌器和容器的顶盖装设在打散器的可折叠的顶箱上，螺旋桨搅拌器的直径为90mm，有距离相等的三个叶片。电动机应能保持螺旋桨速度为2900±100r／min。

❸ 一微型电钮安全地控制搅拌器的运转，而仅当容器放在准确的位置，并且压下的容器顶盖严密盖好容器时，电动机才开始运行。

❹ 脉冲计数器用于记录搅拌器的转数。

❺ 所有与纸浆或水接触的部分都是镀铬、镀、镍或由不锈钢制成。

(2)测定方法

❶ 取相当于30．0±5g绝干重的浆样(检验纸浆质量取30g，而用于打浆的试样，则应参照打浆设备要求的浆量进行打散)，在打散之前应彻底地把纸浆润湿，润湿时间的长短应随纸浆的类型和干度不同而定。如果是浆板，则在润湿之后，先将它撕成约4．5×1．5cm的小片。浆板或风干浆的润湿时间一般都需要4h以上。

❷ 将湿纸浆放入打散器的容器中，加入15～20℃的水，使总容积为2000±25ml，这样纸浆的浓度大约为1．5%(必要时也可是打散浓度小于1．5%的纸浆样品，但纸浆浓度和转数必须在报告中说明)。

❸ 在计数器上订出所需的转数。

❹ 将容器放在准确的位置，并当落下容器顶盖而使它严密盖好容器时，按开微型电钮，此时搅拌器以3000r／min的转速进行旋转以起到分散纸浆的作用。

❺ 待达到所预定的转数后，电动机自动停止转动。

❻ 检查纸浆是否彻底分散，如没有，则可继续打散，并记下总转数。但这样制备的纸浆悬浮液所得的结果，不能视为符合测定纤维性质用的标准试验方法。

❼ 打散完毕后，取出盛有纸浆悬浮液的容器进行下一步试验。

2．型式二

(1)设备结构

一种型式的打散器的结构示意如图10—1—128所示。

1—筒状容器 2—助筋 3—搅拌器 4—计数器 5—皮带 6—电动机 7—支架

❶ 一个筒状容器，其内径为152mm，内部高度为190mm，内壁上具有四条肋筋。

❷ 一个螺旋桨搅拌器装在垂直轴上，由电动机带动。螺旋桨的直径为90mm，有距离相等的三个叶片。

❸ 一个计数器，用来记录垂直搅拌轴的转数。

❹ 电动机应能保持装有螺旋桨的垂直搅拌轴的转数为2900±100r／min。

(2)试样制备和操作方法

使用这种打散器的试样准备和操作方法基本上与型式一相似。

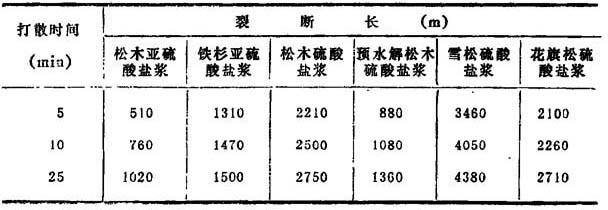

(3)使用这种打散器对干浆板进行打散的结果如表10—1—67所示。

表10—1—67
