外抱块式制动器

---

外抱块式制动器常用于起重运输设备等，多数为常闭式。其常用的结构形式如下：

3．1 常闭式长行程电磁液压制动器。

如图4．8-1所示，当驱动装置5中电磁线圈通电时，推杆上推，使制动臂3克服主弹簧2的推力而使制动器松闸。图4．8-2所示为主弹簧置于侧面的长行程电磁液压制动器。

1—制动瓦 2—主弹簧 3—制动臂 4—推杆 5—驱动装置

3．2 常闭式短行程电磁铁制动器。

如图4．8-3所示，其电磁铁有直流和交流电磁铁两种。图a)为交流电磁铁，动铁芯2绕轴1转动；图b)为直流电磁铁，动铁芯被吸合后可直接克服主弹簧力而松闸。

1—销轴 2、3—动铁芯 4—电磁线圈 5—驱动装置

3．3 常闭式无上框短行程制动器

如图4．8-4所示，当直流电磁铁通电吸合时，因压缩主弹簧而松闸。其特点是：弹簧力易调、磁铁间隙小(0．6～3．0mm)、动作快。

1—直流电磁铁 2—主弹簧 3—动铁芯 4—制动瓦 5、6、7—杠杆 8—销轴 9—基架 10—调整螺钉

3．4 短行程直流电磁铁块式制动器

如图4．8-5所示。

1—直角杠杆 2—调整螺钉 3—弹簧 4—手柄 5—动铁芯

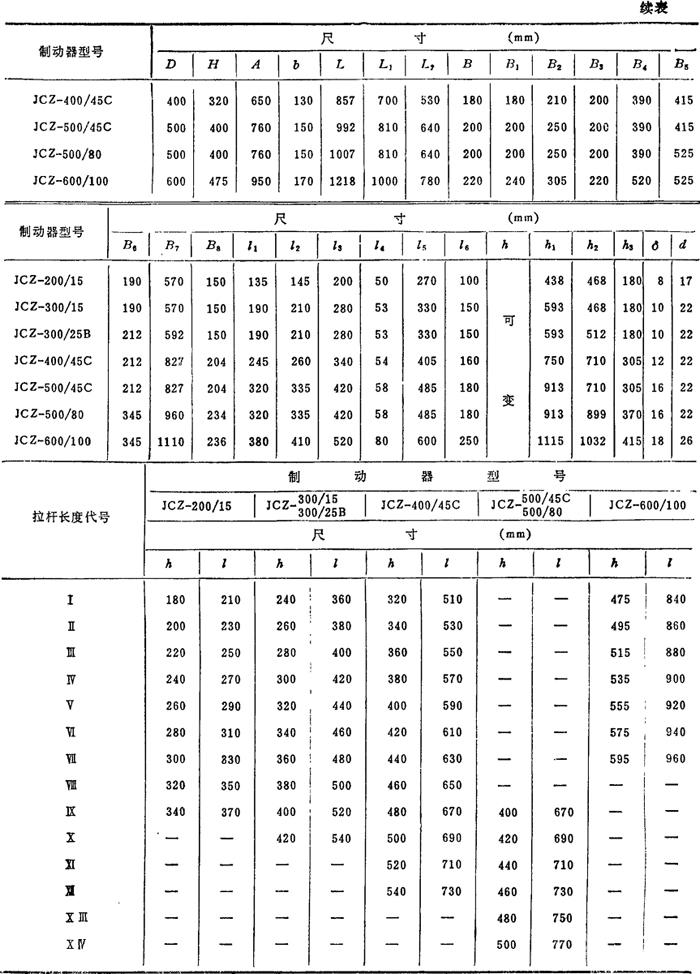

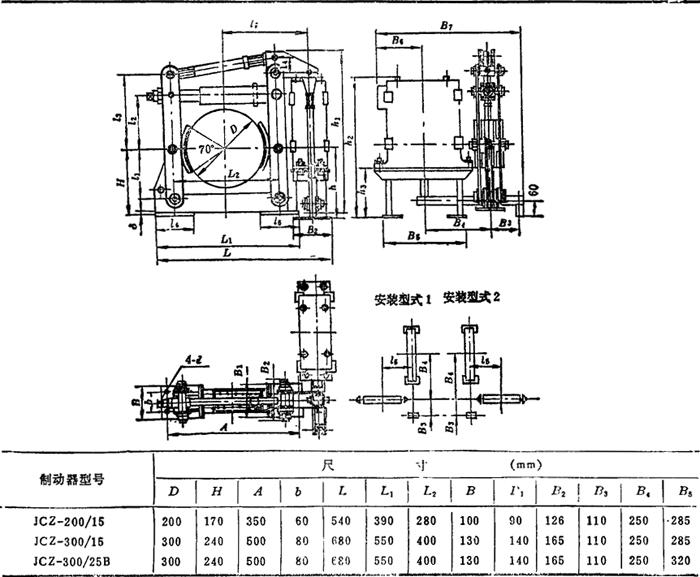

外抱块式制动器的特点和应用见表4．8-5，常用的标准块式制动器的有关参数分别见表4．8-6～4．8-15。

表4．8-5 外抱块式制动器的特点和应用

注：拉杆长度根据中心高h选取。如果实长超出表内范围，允许按实际需要标注。

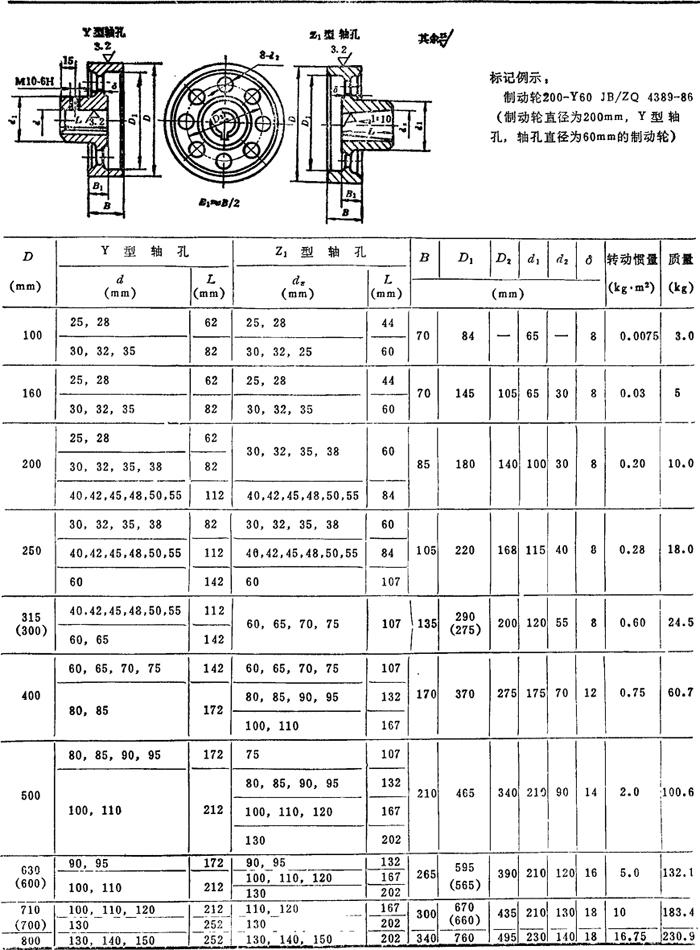

表4．8-13 制动轮(摘自JB／ZQ4389—86)

注：括号内尺寸不推荐使用。
