塑料制品的结构工艺性

---

塑料制品的结构工艺性直接影响制品本身的性能指标、成型工艺的实施和模具结构的复杂程度。因此，模具设计人员必须熟悉与设计模具有关的塑料制品结构工艺性方面的要求。以便在满足使用要求的前提下，考虑塑件在模具中成型的特点，充分发挥所用塑料在性能上的优势，达到简化塑件及模具结构、降低生产成本的目的。

塑料制品结构设计的主要内容如下：

1．壁厚(见表2．2－29)

表2．2－29 常用塑料制品壁厚范围 (mm)

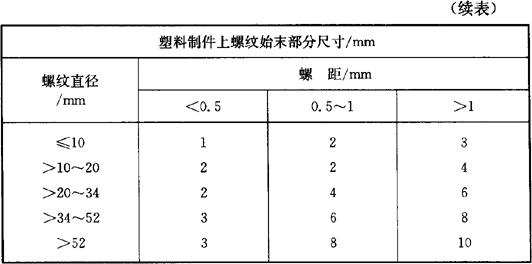

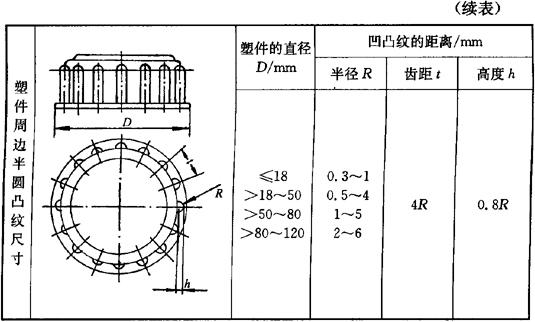

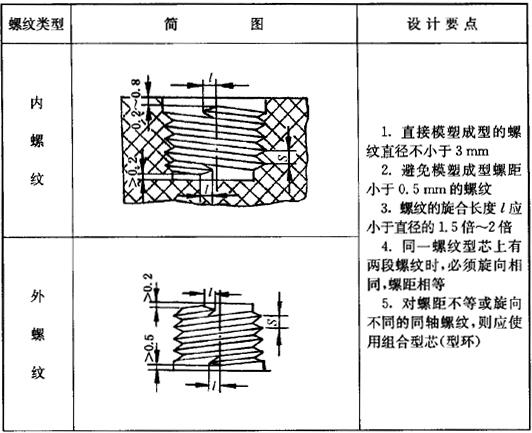

5．螺纹(表2．2－35)

表2．2－35 螺纹设计要点

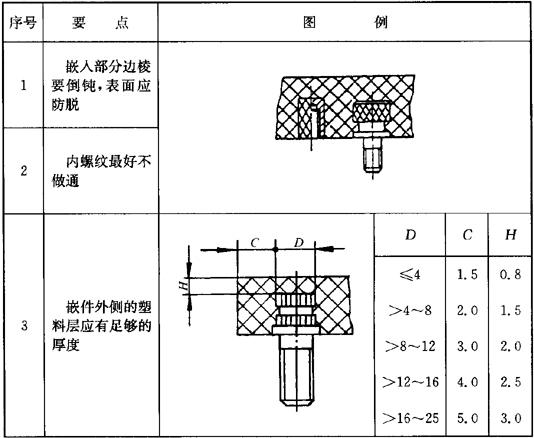

6．金属嵌件(表2．2－36)

表2．2－36 嵌件设计要点

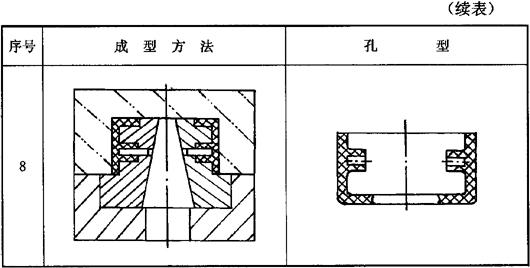

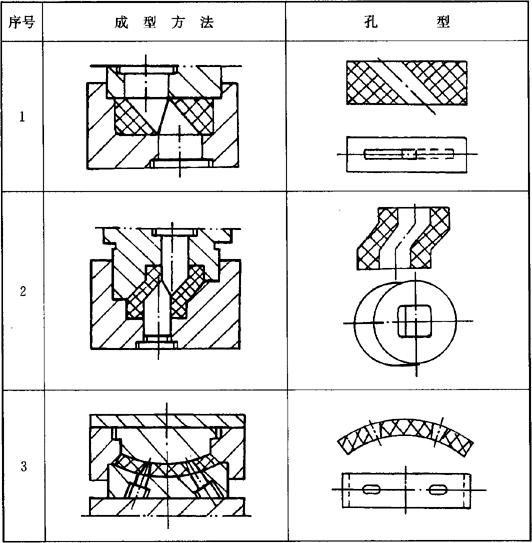

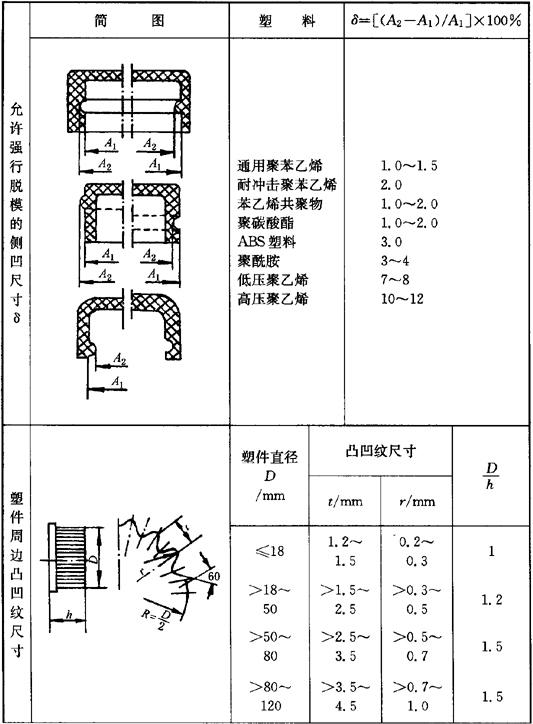

7．侧凸或侧凹(见表2．2－37)

表2．2－37 侧凸或侧凹

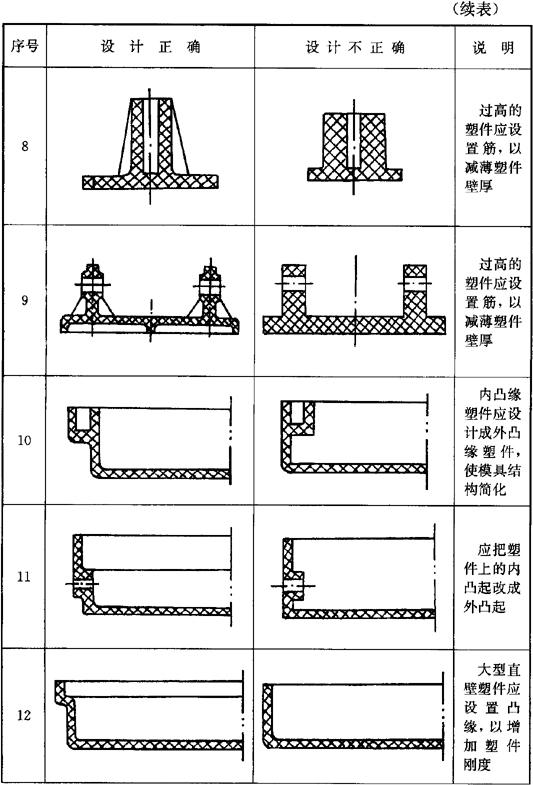

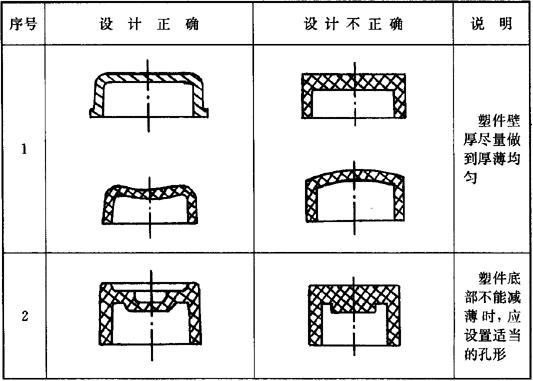

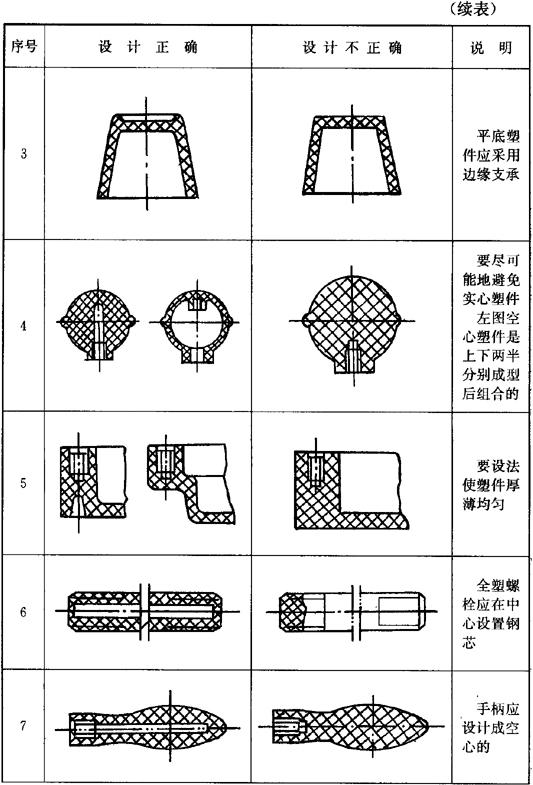

8．塑件结构设计示例(见表2．2－38)

表2．2－38 塑件结构设计示例
