堰板的收缩系数、流速系数以及流量系数之间的关系

---

1．收缩系数μ_A

【说明】 堰板闸口的收缩系数是指在缩脉处的浆料截面积A₁与闸口的开口面积A₂之比。

【公式】

式中 μ_A——收缩系数，其值见式1－15－44

A_v——缩脉处浆料截面积(m²)

A_s——闸口的开口面积(m²)

2．流速系数μ_A

【说明】 流速系数与闸口的平均喷浆流速及闸口上游的浆流压头有关，其值的大小见式1－15－47。

【公式】

式中 μ_v——流速系数

V——闸口处平均喷浆流速(m／s)

H——浆流的压头(mH₂O)

g——重力加速度(9．81m／s²)

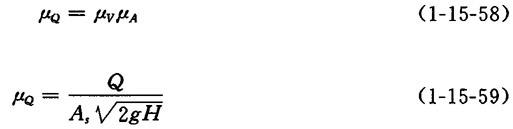

3．流速系数μ_Q

【说明】 流量系数μ_Q等于流速系数μ_v与闸口收缩系数μ_A之积。因μ_v接近于1，故大多数情况下μ_Q和μ_v在数值上相等。流量系数用于计算闸口的流量。

【公式】

式中 Q——闸口喷浆流量(m³／s)

其它同上
