国内外冲压模具CAD／CAE／CAM软件

---

冲压模具的冲压分析软件CAE部分主要包括模具结构分析、运动分析、装配及干涉检查、冲压模具成型过程分析等。通常对于装配及干涉检查，一般的三维设计软件可以满足要求。较大型的三维设计如UG、Pro／E、CATIA等，均有一些基本的模块供模具结构分析与运动分析。如UG中具有世界上最权威的机械系统动力学分析软件ADAMS的简化模块，世界著名的结构分析软件ANSYS、ANSTRAN的简化模块等，可以满足模具设计对此部分的要求。但冲压模具成型过程需要专业分析，必须采用专门的CAE软件。目前国内外主要的专门的冲压分析软件有以下5种：

(1)DYNAFORM专用冲压和压延成型仿真软件。重要用户包括：德国的奔驰和沃尔沃(VOLVO)、美国的克莱斯勒(CHRYSLER)、日本的丰田(TOYOTA)等。

(2)PAMSTAMP专用冲压和压延成型仿真。目前德国的奔驰和沃尔沃以及日本的MAZDA、NISSAN、NAPPON等均在使用此软件做冲压分析。

(3)OPTRIS专用冲压分析仿真软件。在汽车工业中的重要用户包括法国的雪铁龙和雷诺、德国的奔驰、美国的福特、意大利的菲亚特等企业。

(4)MSC·DYTRAN冲压和压延成型仿真软件。

(5)KMAS软件作为国家“九五”重点科技攻关项目的重要组成部分，是由原吉林工业大学汽车覆盖件成型技术研究所研制的具有独立知识产权的面向汽车冲压加工及冲压模具行业板材冲压成型分析CAE软件系统。

典型冲裁模CAD／CAM软件功能见表1．5－2。

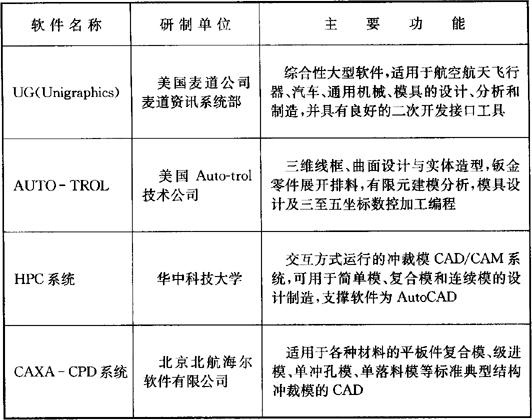

表1．5－2 典型冲裁模CAD／CAM软件主要功能
