卷筒包装机

---

卷筒纸的包装分为牛皮纸包装与拉伸塑料薄膜包装两种类型。卷筒纸的尺寸一般为：直径400～1800mm；宽度200～3500mm；卷筒纸最大质量约8000kg。图5-21为美国Lamb公司的牛皮纸卷筒包装生产线。图5-22为芬兰Haloila公司的拉伸薄膜卷筒包装机。表5-3为卷筒纸包装中使用不同包装材料的对比表。

1分选 2分类、读条形码 3—测量卷筒尺寸 4—安入筒芯塞和称重 5包装纸选择 6—标记贮存站 7—打印标签 8卷筒两端加固 9—盖上封头纸 10—封头纸折叠 11—两端封头密封 12—编码、打印条形码 13—升降机 14—打包机 15—铲车

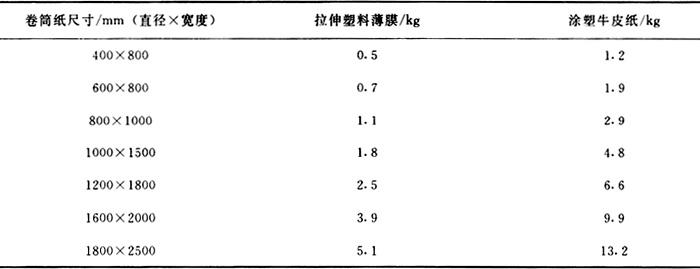

表5-3 卷筒包装使用拉伸塑膜与牛皮纸的消耗量比较

【参考文献】：

(1) Web Processing and Converting Technology and Equipment，Van Nostrand Reinhold Company，1984，Donafas Sfafas．

(2) Handbook for Pulp & Technologists，TAPPI & C．P．P．A．1982，G．A．Smook．

(3) Pulp and Paper Manufacture，Third Edition，1990，Volume 8，Coating，Converting，and Speciality Processes，Part two：Finishing and Converting，Thomas S．Greiner etc．

(4) The Coating Process，TAPPI Press，1993，Chapter 7，Ronald L．Fox etc．

(5) 瑞典BTG公司设备样本。

(6) 芬兰Valmet公司复卷机设备样本。

(7) 日本藤卷株式会社切纸机设备样本。

(8) 美国Lamb公司卷筒纸包装设备样本。

(9) 法国Thimon公司平板纸包装设备样本。

(10) 欧洲Lamb公司令纸包装设备样本。

(11) 芬兰Haloia公司卷筒纸包装设备样本。
