刻线尺寸

---

刻线尺寸见表4．1-4。

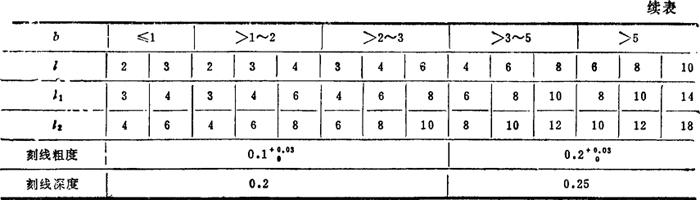

表4．1-4 刻线尺寸 mm

注：
❶ 数字字标应位于相应的刻线上方，且数字中央应对准刻线．

❷ 两端刻线粗度应与中间刻线粗度相等。

❸ 图中尺寸e不应大于0．3b。

❹ 同一读数级的刻线长度差不应超出下列数值：刻线长度≤3时为0．2mm；>3时为0．3mm；>5时为0．5mm。

❺ 刻线数字根据实用情况允许倒置。

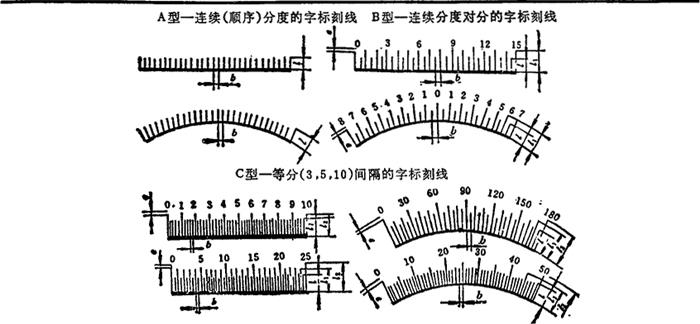

❻ C型5等分的刻线长度l1与l2的组合型式，根据实用情况允许采用l与l1的组合。
