刚度和轴颈应力验算压榨辊的许用总载荷［Q］和许用附加外力［P］

---

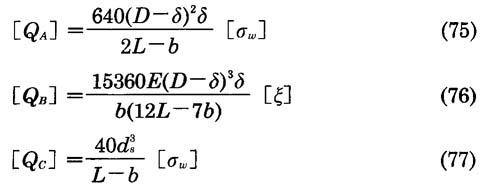

1．求压榨辊许用总载荷的一般算式

式(75)～式(77)不包含真空压榨辊。因为它们是孔辊，其截面模数的求法与无孔压榨辊不同。

2．花岗石压辊(含上、中、下压辊)

(1)按辊筒强度求［Q_A］

(2)按芯轴螺纹强度求［Q_D］

式中 ［Q_D］——辊内不灌水泥时按芯轴螺纹强度求得的石辊许用总载荷，N

d₀——石辊芯轴的螺纹内径，cm

推导式(78)至式(80)时，取钢垫圈与花岗石辊端面间的摩擦系数为0．15。并取钢芯轴的［σ_ω］=51MPa。算出来的两个［Q_A］选用较小者。又，辊内灌有水泥时可不必验算［Q_D］。

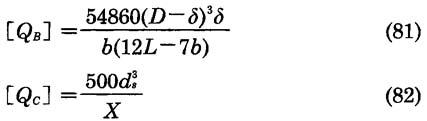

(3)按辊筒刚度和轴颈应力求［Q_B］和［Q_C］

验算花岗石压榨辊的［Q_B］、［Q_c］时，可不分辊内有无水泥，也不分上、下辊。但在求许用附加外力［P］时则应分上、下辊。

推导式(81)、式(82)时，取石辊的(一般此值为至)，并取轴颈的［σ_ω］=25Mpa。危险断面至轴承中心的距离X，应取在圆盘螺母外侧、芯轴螺纹尾部。由于此位置已被指定，故式(82)仅适用于石质压榨辊。

3．铸铁压辊

本条从(1)至(5)款中的两辊或三辊压榨均为有、无被覆层的铸铁辊。若加压辊或非加压辊两者之一为花岗石辊时，则应该这样来计算：先从表达花岗石辊［Q_A］、［Q_D］的式(78)、式(79)、式(80)中取算出的那个最小值连同式(81)、式(82)这两个算式和一个常数分别相应代入式(83)至式(118)中，置换出、、三项来。具体代换法详见例题的演算。

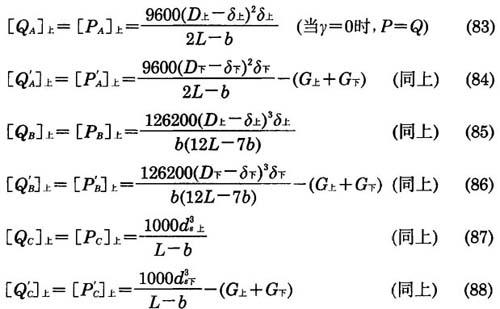

(1)两辊中心在同一垂直线上(图11－9－10)

G_上为上辊带轴承、轴承座的重力，因其具有附加外力的作用，故称加压辊。压榨辊是成对工作的，不仅应单独考虑加压辊的强度、刚度及轴颈应力，还要按相配辊的这些条件，综合核算加压辊的许用附加外力，故［］_上、［］_上、［］_上便是由后者而产生的。推导式(85)和式(86)时，取(一般压榨的ξ为～)。又，式(87)、式(88)是取钢轴颈之［σ_ω］为25MPa而导出的，类此皆同。

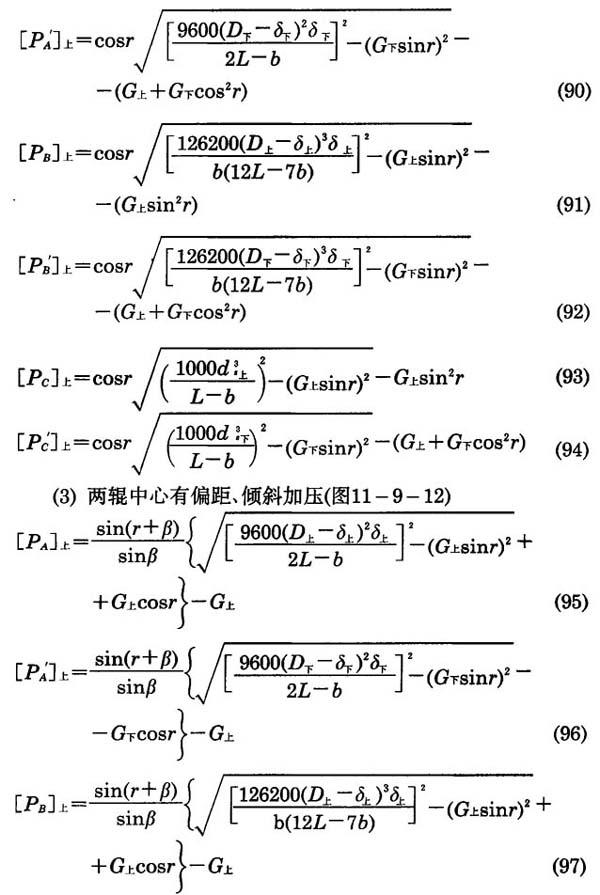

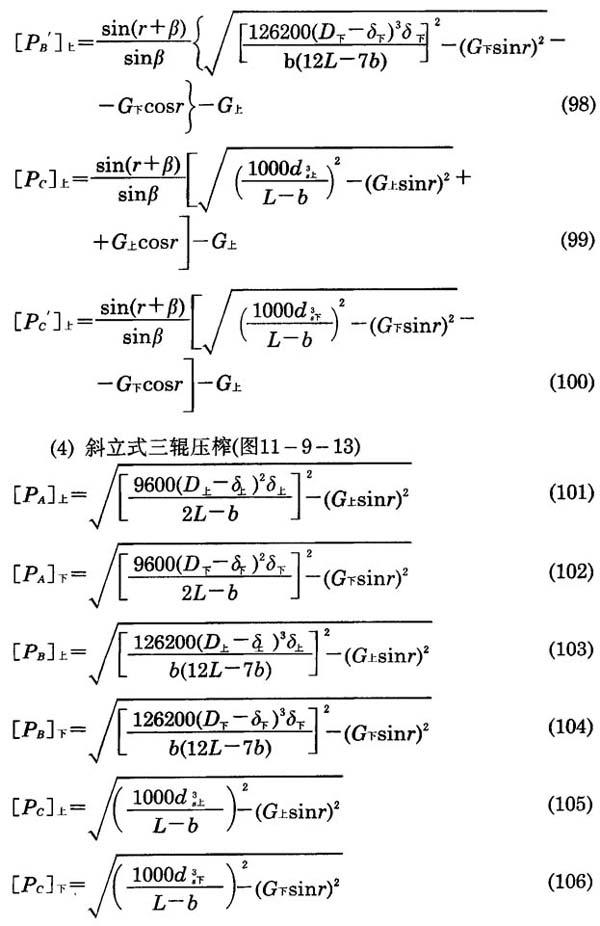

(2)两辊中心有偏距、水平加压(图11－9－11)

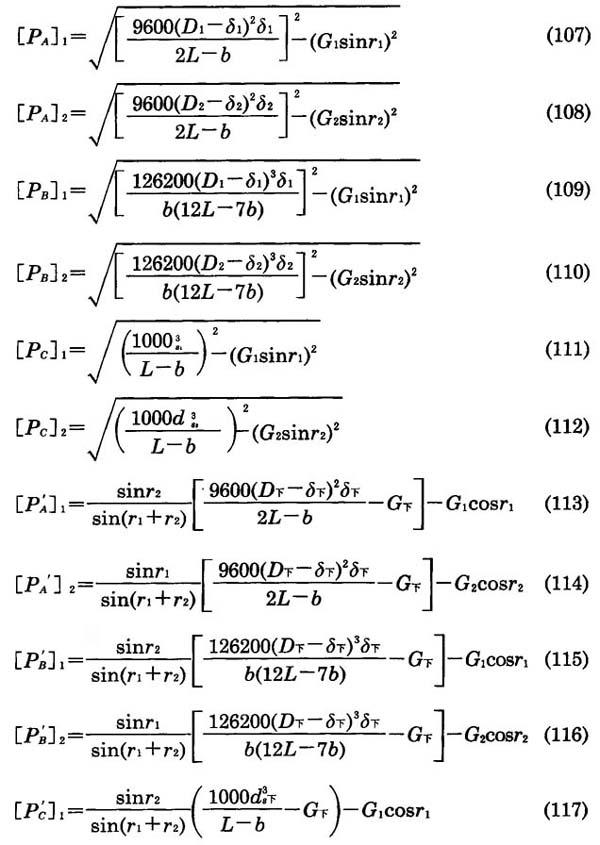

(5)堆垒式三辊压榨(图11－9－14)

式中G₁、G₂为上辊1、上辊2带轴承及座的重力(N)。推导式(113)至式(118)时，为了简化计算，特假定式(67)中的未知角α为零。

4．求真空压榨辊的许用总载荷［Q］和许用附加外力［P］

(1)真空压榨辊的许用总载荷［Q］

式中的符号、单位同真空伏辊。

(2)真空压榨辊的许用附加外力［P］

❶ 两辊压榨下辊为真空辊图(11－9－15)［P_A］_上、［P_B］_上、［P_C］_上的求法同式(89)、式(91)、式(93)。

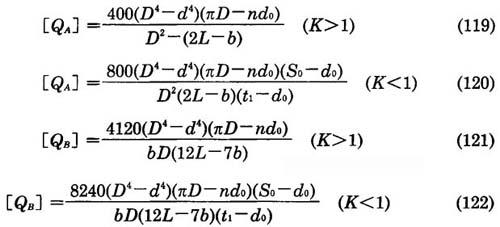

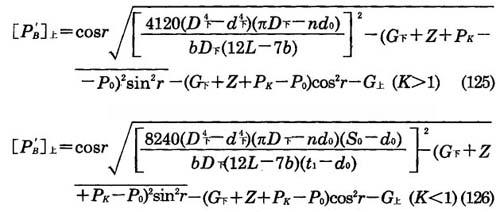

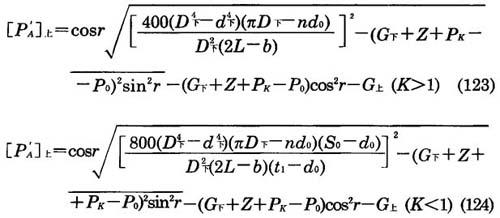

式(119)至式(126)系假定真空压榨辊筒体材料为铸锡青铜和它的而求得的。后面的式(127)至式(134)也是如此。

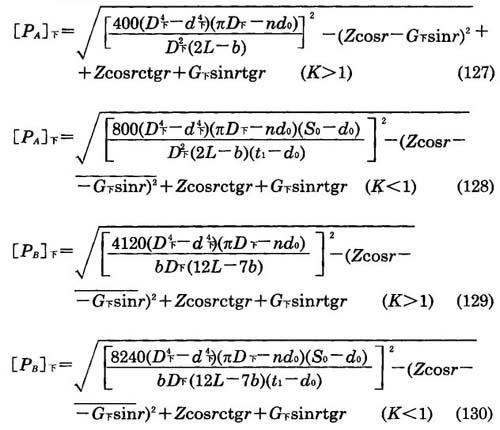

❷ 斜立式三辊压榨下辊为真空辊(图11－9－16)

［P_A］_上、［P_B］_上、［P_c］_上的算法同式(101)、式(103)、式(105)。

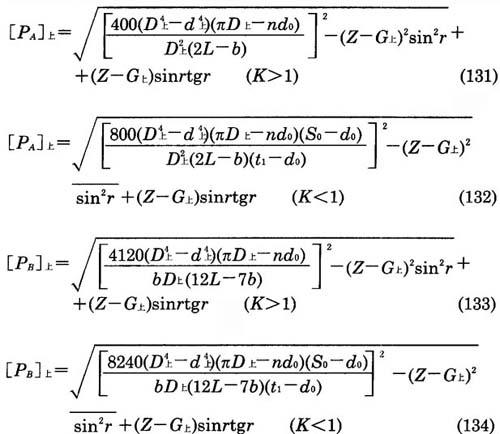

❸ 斜立、堆垒式三辊压榨上辊为真空辊(图11－9－17)

以上四式可直接用于斜立式三辊真空上压榨。若用于堆垒式，则因有两个真空上辊1、2，故求［P_A］及［P_B］时，应将式中的“上”改成“1”、“2”；“r”也相应改成“r₁”和“r₂”。如需要考虑堆垒式下辊的强度、刚度和轴颈应力而求两个真空上辊的［］₁、［］₁、［］₁、［］₂、［PB］₂、［］₂时，可用式(113)至式(118)计算；如该下辊直径增至1200～1500mm刚度很大时，则无必要核算这些许用附加外力［P］。对于斜立式三辊压榨，因中辊同时受上、下辊的压差作用，且直径一般均比加压辊大，故无必要按中辊的强度、刚度验算两个加压辊的许用附加外力［］_上、［］_上、［］_下、［］_下。
