铧式开沟犁plough-type ditcher

以双壁铧式犁体开挖沟渠的机械。按与拖拉机挂接方式分为牵引式和悬挂式两种。
牵引铧式开沟犁由机架、犁体、地轮及液压升降装置等组成（图）。液压油由拖拉机供给并用分配器手柄控制，通过油缸控制限深机构操纵犁体的升降，改变其对地轮的相对位置，调节犁体的开沟深度或提升到运输高度。这种开沟犁作业时稳定性好，开沟质量较高；由于地轮支撑，整机重量不受太大限制，可以制成大型开沟犁，开较大的沟，但开沟阻力大，需要大功率拖拉机牵引，机组作业机动性差。悬挂铧式开沟犁通过拖拉机的液压悬挂装置将开沟犁直接悬挂于拖拉机的后部。其升降和开沟深度的调节靠拖拉机悬挂装置控制，作业时稳定性较差。

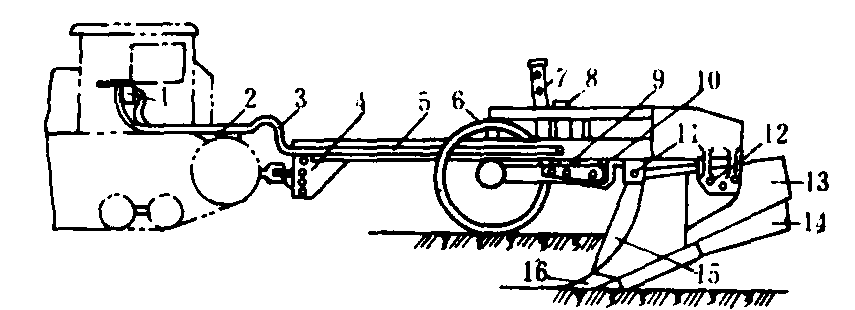

牵引式铧式开沟犁

1.操纵阀；2.油泵； 3.橡胶软管； 4.挂结机构；5.机架；6.行走轮；7.限深梁；8.油缸； 9.升降臂；10.主轴；11.连接板；12.角度调节板；13.犁壁；14.侧压板；15.分土刀；16.犁铧

铧式开沟犁的主要工作部件是对称式的犁体，由犁铧、犁壁和侧压板等构成。开沟时犁体同时向左右两侧向翻土。犁壁最下部的犁铧是一梯形的平面铲，起土角（即铲面与沟底的夹角）一般为30°，利于铲切土壤。犁壁曲面多采用扭柱形。曲面的中部扭曲不大，利于土壤沿曲面滑升到地面上；上部的犁翼部分曲面有较大的扭曲，便于把土壤翻推到沟的两侧。开沟断面为倒梯形，沟底宽一般为0.2～0.3米，沟壁坡降比为1:1～1:1.4。犁体曲面的高度一般取开沟深度（即原地面以下部分深度）的1.5～2倍。犁壁的边缘装有侧压板，以压实沟壁，防止沟壁塌落。有的犁体在犁翼处设有推土板，可将翻到地面上的土再向两侧推出0.2～0.3米，防止沟两侧土回落到沟内，同时对需要两次开沟加深时为拖拉机行走开出了路。开沟深度取决于配套拖拉机的牵引力，与40～80千瓦履带式拖拉机配套的开沟犁，一般为0.5～0.9米。
铧式开沟犁的结构简单，工作可靠，使用方便，生产效率高。开出的沟形平直，沟壁比较坚实，开挖单位土方的能耗较小，一般在0.075千瓦小时/米³以下。但其牵引阻力大，比阻（单位沟形断面积的牵引阻力）常在10牛/厘米²以上，而且随着沟深的增大，阻力急剧增加。与东方红—75型履带式拖拉机配套的铧式开沟犁，一次开沟深度只能达到0.4米，沟断面积为0.22～0.26米²，开较大型的沟，需用大功率拖拉机或多台拖拉机牵引作业。
