酚醛树脂

一种高分子化工产品。1872年德国人A.拜耳在研究工作中发现此物，但未进一步研究其实用价值。1907年美籍比利时人L.H.贝克兰制出酚醛树脂制品，使它成为世界上第1个合成树脂。1910年在德国柏林附近建成世界第1座生产工厂。此后，生产发展很快。至今仍然是合成树脂中较重要品种。美国酚醛树脂还在呈增长趋势，1981年为95万t,1989年达到148万t,1997年169.4万t。中国于20世纪40年代开始生产，但发展很慢，1948年底还不到200 t，直到1949年以后，才迅速发展起来，1952年为2000t,1983年为6万t,1997年为8.6万t。酚醛树脂的用途广泛，主要用于电气绝缘(占总耗量50%左右)。还用于胶合板和纤维板(在美国，占总耗量40%)和层压制品(在日本，占总耗量20%以上)。经过改性的新型酚醛树脂还可用于制取工程塑料，用于半导体、原子反应堆的零部件。

酚醛树脂fenquan shuzhi

酚与醛经缩合而成的树脂的统称，以苯酚和甲醛树脂最为重要。分为热塑性和热固性酚醛树脂两类。
合成酚醛树脂常用的原料有苯酚、甲酚、间苯二酚、间甲酚、对叔丁基酚和甲醛、糠醛等。热塑性酚醛树脂是在酸性催化剂 (如盐酸、草酸、磷酸)、酚过量 (酚与醛摩尔比为 6/5或7/6) 的条件下，经缩聚制得； 热固性酚醛树脂是醛过量 (醛与酚摩尔比为7/6)，在碱性 (如氢氧化钠、氢氧化钡、氨水) 催化剂中缩聚而成。现以苯
酚与甲醛为例，其基本反应过程可表示如下：

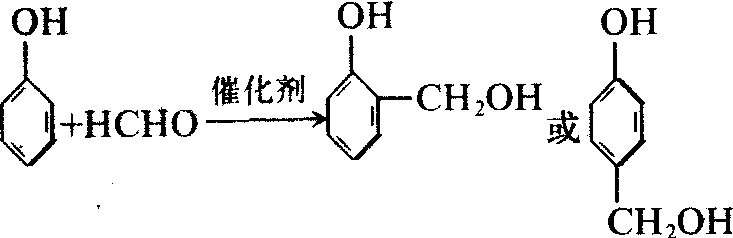

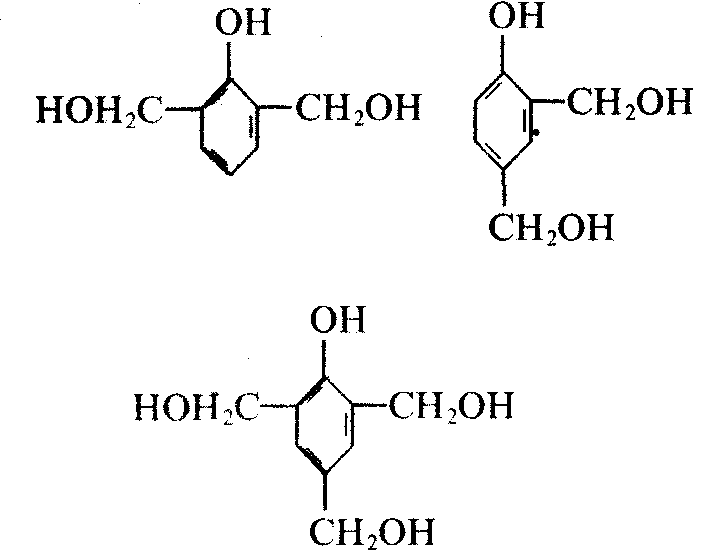

第一步生成羟甲基苯酚，在一定条件下，还可生成二羟甲基苯酚和三羟甲基苯酚：

生成的羟基仍具有活性，可与甲醛、苯酚或羟甲基反应，只要有上述3种物质存在，反应就会不断地进行，生成高分子化合物。适当地控制反应条件(如反应介质的pH值、酚与醛的摩尔比等)，可得到具有不同性能的酚醛树脂。
与其他热固性树脂相比，酚醛树脂的优点：
❶固化时不需要加入催化剂、促进剂，只需加热、加压。
❷ 固化后密度比聚酯树脂小，机械强度、耐化学腐蚀及耐湿性良好。
❸热强度高，变形倾向小。缺点是： 脆性大，颜色深，固化速度慢，贮存期短，加工成型压力高。
酚醛树脂可制成模压、层压制品，用于电器零件、高绝缘材料(俗称“电木”)，还可用做涂料、粘合剂等(参见“热固性树脂”)。

酚醛树脂

由苯酚或甲酚以及混合酚与醛类（主要是甲醛）经缩聚反应得到的树脂性物质的总称。为粘稠性液体或脆性固体。耐酸、耐碱、耐热用作涂料、粘合剂和酚醛塑料等。
