几种蒸发系统的比较

---

1．四效真空蒸发(图6－6－4)

S－蒸汽吨／时 D－浓度% L－红液吨／时 P－压力(绝对压力) W－水吨／时 t°－温度℃，t_s－饱和温度

简单计算示例

水蒸发量=稀红液量－浓红液量

=16．4－3．7=12．7吨／时

蒸发效率=12．7／3．45=3．67吨水／吨汽

固形物量16．4×12．9%=2．12吨／时

3．7×56．3%=2．08吨／时

蒸发用热量=153千卡／公斤水

2．背压蒸发系统(图6－6－5)

S－蒸汽吨／时 P－绝对压力 L－红液吨／时 t－温度℃ W－水吨／时 ts－饱和温度℃ D－浓度%

简单计算示例

蒸发水量=稀红液量－浓红液量

=51．1－8．4=42．7吨／时

蒸发效率=42．7／(11．7－10．2)=42．7／1．5=28．5吨水／吨汽

固形物量51．1×9．5%=4．85吨／时

8．4×57．5%=4．85吨／时

蒸发用热量(11．7×712－644×10．2)／42．71761．6

=1780／42．7=41．25千卡／公斤水(175千焦耳／公斤水)

3．热泵蒸发系统(图6－6－6)

S－蒸汽吨／时 P－绝对压力 L－红液吨／时 t－温度℃ W－水吨／时 t₃－饱和温度℃ D－浓度%

简单计算示例：

蒸发水量=稀红液量－浓红液量

=25．3－4．5=20．8吨／时

蒸发效率20．8／0．45=46．2吨水／吨汽

固形物量25．3×9．3%=2．353吨／时

4．5×52．3%=2．353吨／时

二次汽总量3+5．2+5．3+6．9=20．4吨／时

二次汽加压前热量 640．7千卡／公斤

二次汽加压后热量 685千卡／公斤

增加热量685－640．7=44．3千卡／公斤

热量总计44．3×1000×20．4=904000千卡／时

加新蒸汽0．45×1000×700==315000千卡／时

共 1219000千卡／时

蒸发用热量1219000／20800=58．6千卡／公斤水(246千焦耳／公斤水)

由上述可得出如下结论：

(1)四效真空蒸发系统：

1)蒸发温度最低，适用于镁盐红液蒸发。

2)二次汽用水冷凝，热效率最低。

(2)背压蒸发系统：

1)蒸发温度最高，可用于黑液或Na盐基红液蒸发。

2)二次蒸汽量大需寻找用途。

3)热效率最高。

4)需有自备电站。

5)由于CaSO₄及有机垢比真空蒸发系统严重，需加强酸洗。

(3)热泵蒸发：

1)自用二次蒸汽，并联用汽。

2)二次蒸汽压缩机的驱动方式可根据不同情况采用电、汽轮机。

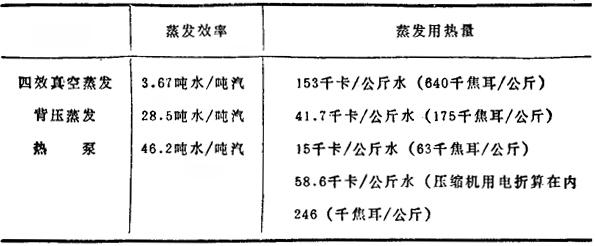

表6－6－6 几种蒸发系统的比较
